4.1 Комплектность обогревателя должна соответствовать

таблице 2

4. КОМПЛЕКТНОСТЬ

Таблица 2.

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО

ПРИМЕЧАНИЕ

Электротепловентилятор

Руководство по эксплуатации

Упаковка

ТР-03220

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1 Схема тепловентилятора представлена на рис. 1.

5.2 Тепловентилятор соответствует обязательным

требованиям ГОСТ Р МЭК 335-1-94, ГОСТ Р 52 161.2.30-2007 и

техническим условиям ТУ — 3468-001-58845437-2002.

5.3 Несущая конструкция тепловентилятора (см. рис. 1)

состоит из кожухов наружного (1) и внутреннего, изготовленных из

листовой стали и имеющих цилиндрическую форму. Во внутреннем

кожухе размещены вентилятор и трубчатые электронагревательные

элементы. Снаружи внутреннего кожуха расположен корпус блока

управления (2). Кожух наружный, закрытый входной (3) и выходной

(4) решетками, винтами устанавливается в подставке (5) и имеет

возможность поворота в вертикальной плоскости. Угол поворота

фиксируется гайками (6).

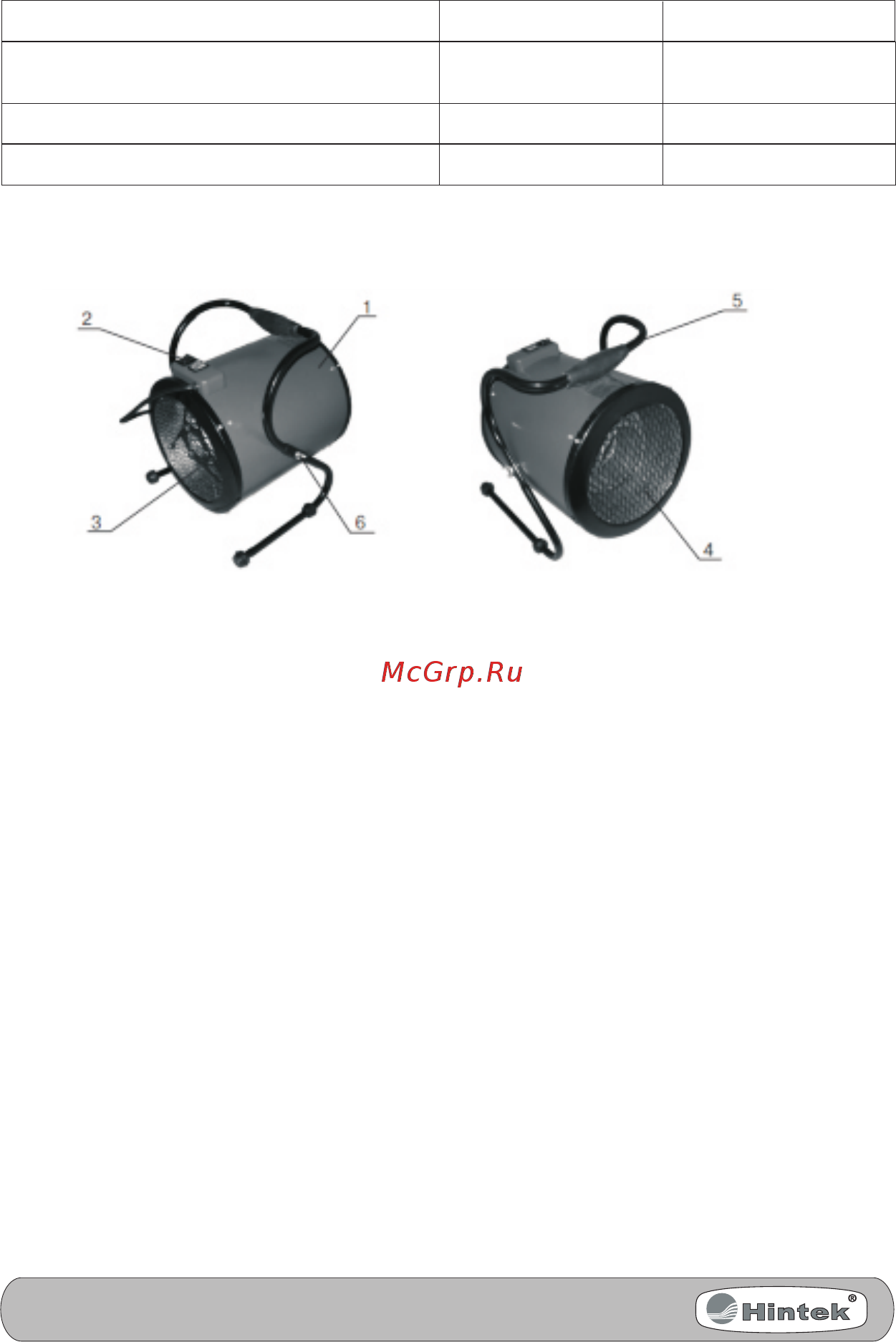

Рис. 1 Тепловентилятор

1 – кожух наружный; 2 – блок управления; 3 – входная решетка;

4 – выходная решетка; 5 – подставка; 6 – гайка.
