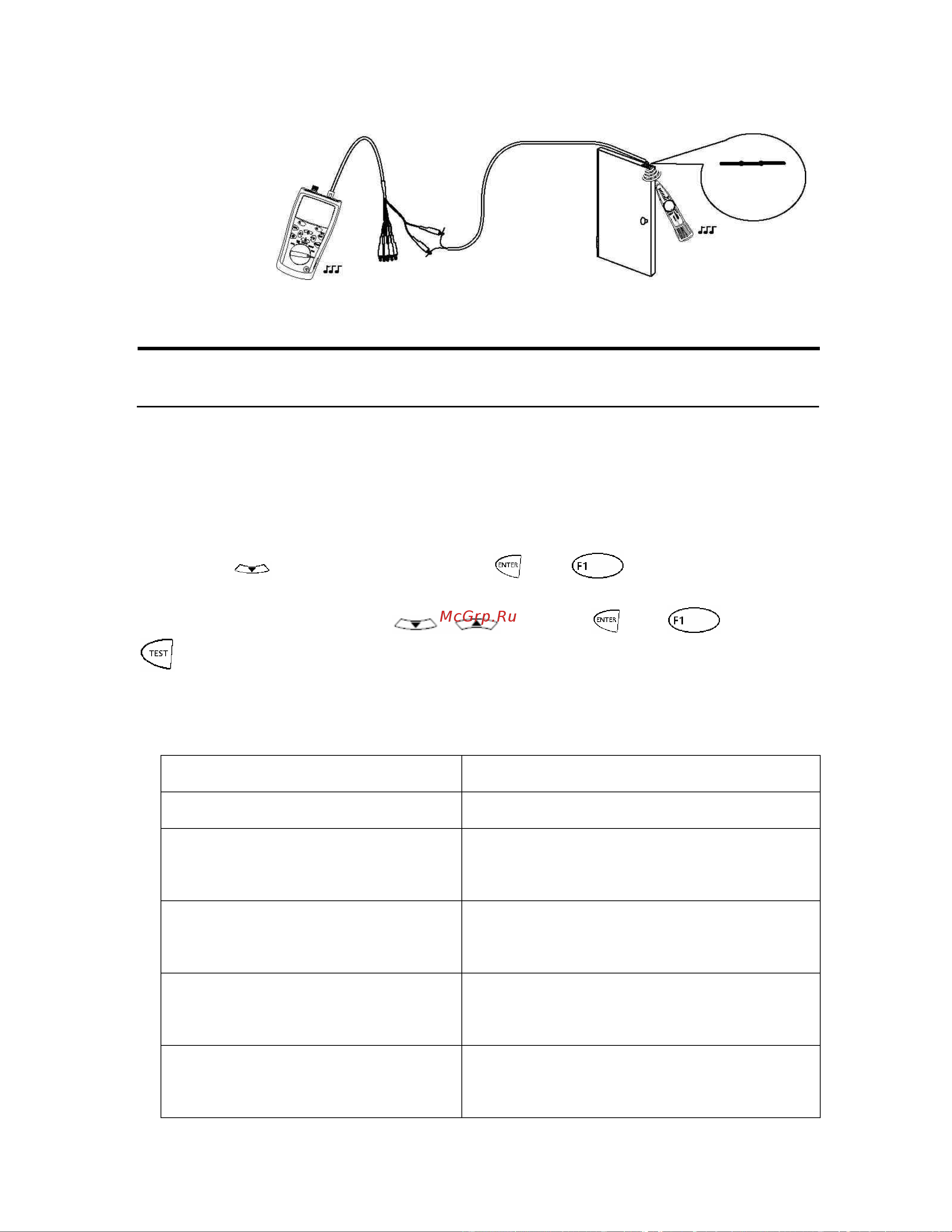

Цепь

замкнута

Локализация мест с высоким уровнем перекрестных наводок и

изменением волнового сопротивления

Функция Определить место высоких перекрестных наводок (Find

Crosstalk Fault) и функция Определить место неоднородности (изменения

импеданса) (Find Impedance Fault) позволит быстро протестировать кабель витая

пара на наличие этих неисправностей.

Поверните поворотный переключатель в режим DIAG и затем выберите

пункт Find Crosstalk Fault или Find Impedance Fault с помощью кнопок

навигации ; затем нажмите кнопку или . Выберите стандарт

передачи данных и пару или пары для проведения тестирования с

помощью кнопок навигации и кнопок или . Нажмите

для начала тестирования. Для проведения тестирования не требуется

адаптер для проверки схемы разводки или удаленный идентификатор.

Сообщения о результатах тестирования представлены в таблице

К прибору не подключен кабель или его длина

слишком мала для проведения тестирования

Cabling too short for diagnostics

Длина кабеля превышает пределы,

установленные для данного прибора

Cabling too long for diagnostics

Уровень перекрестных наводок и значение

волнового сопротивления соответствует

требованиям выбранного приложения

No significant crosstalk

No significant impedance fault

Обнаружена проблема. Проблема обычно

вызвана плохими разъемами и плохим

контактом в местах соединения кабелей.

Проверьте кабель в указанном месте.

Crosstalk fault

Impedance fault

Обнаружены проблемы по всей длине или во

многих местах в кабеле. Кабель плохого

качества или не соответствует категории для

выбранного приложения.

Distributed crosstalk faults

Distributed imped. faults

Измеренное значение ELFEXT является

пограничным и находится слишком близка к

предельному значению, установленному

стандартом для данного приложения.

Marginal ELFEXT for 1000BASE-T
