Fluke Networks CIQ-100 [6/20] Подключение прибора для тестирования кабеля

кабель

1. Адаптер для проверки схемы разводки (wiremap adapter) или удаленный идентификатор кабеля

(remote ID locator) должны быть подключены к кабелю с другого конца для полной проверки

правильности схему разводки проводников внутри кабеля.

2. Измеряются перекрестные наводки, вносимые потери (затухание) и возвратные потери. Для

приложения 1000BASE-T также измеряется ELFEXT

3. Тест не имеет каких-либо пределов по длине и поэтому всегда будет получаться Pass.

4. При проверке схемы разводки проверяется целостность сердечника и экрана коаксиального кабеля

Подключение прибора для тестирования кабеля

Примечание

Адаптер для проверки схемы разводки (wiremap adapter) или

удаленный идентификатор кабеля (remote ID locator) должны

быть подключены к кабелю с другого конца для полной

проверки правильности схему разводки проводников внутри

кабеля.

Если Вы используете патч-шнуры в начале и конце

тестируемого сегмента для подключения прибора и

адаптера для проверки схемы разводки, то компания Fluke

Networks рекомендует использовать двух метровые патч-

шнуры.

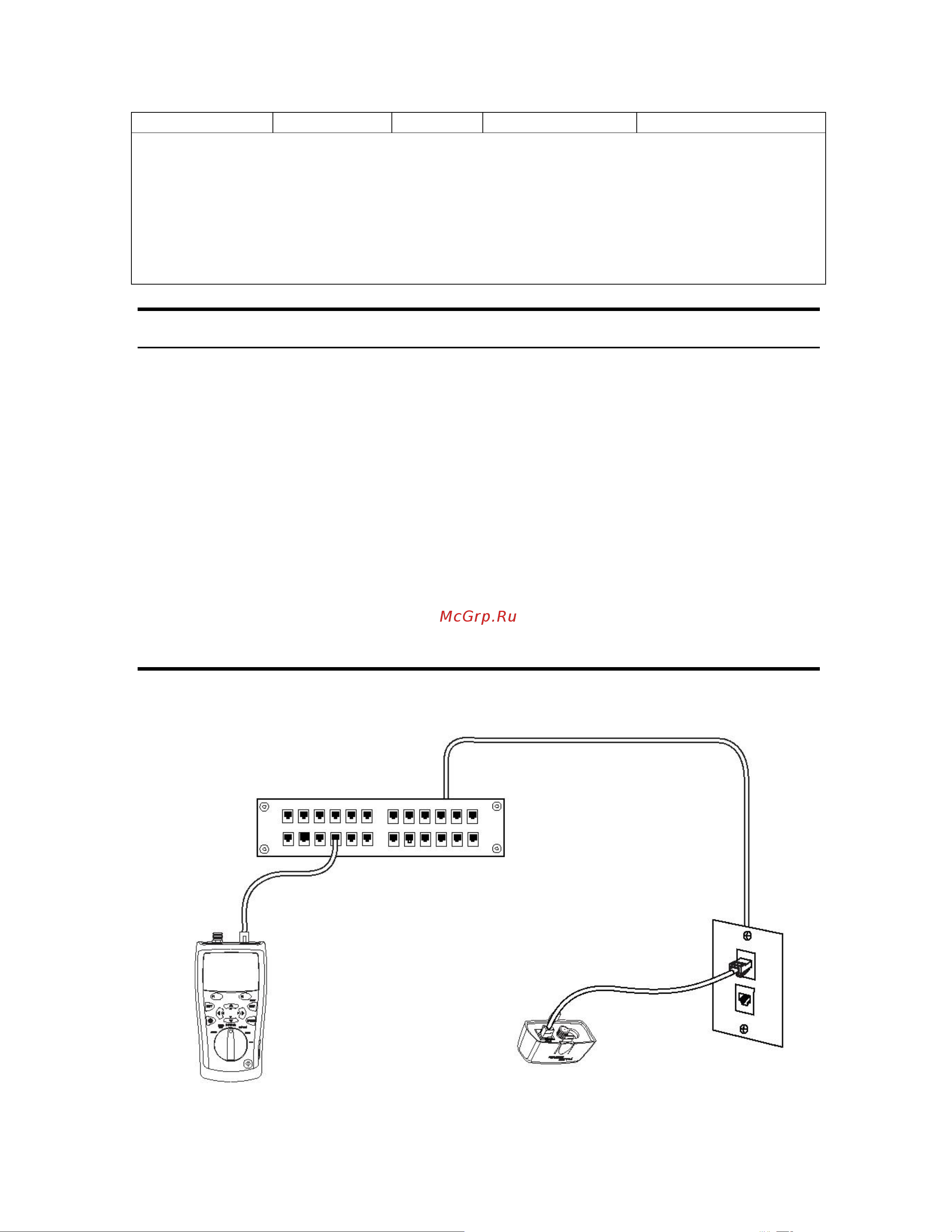

Подключение к кабельной системе

Патч-панель

Телекоммуникационная

розетка в рабочей зоне

Адаптер для

проверки схемы

разводки
