Значение волнового сопротивления слишком

мало в указанном месте. Проверьте кабель на

наличие замыкания или параллельного

ответвления.

Short or possible bridge tap

Тестирование кабеля для подключения громкоговорителей или

систем оповещения

При выполнении данного теста Speaker Test прибор генерирует аудио

сигналы в тестируемый кабельный сегмент. Для выполнения теста

поверните поворотный переключатель в режим DIAG и затем выберите

пункт Speaker Test с помощью кнопок навигации ; затем нажмите кнопку

или .

Кабель RJ-4 5

–

четыре

разъема типа крокодил

(опциональный)

Изменение фазы правого

динамика

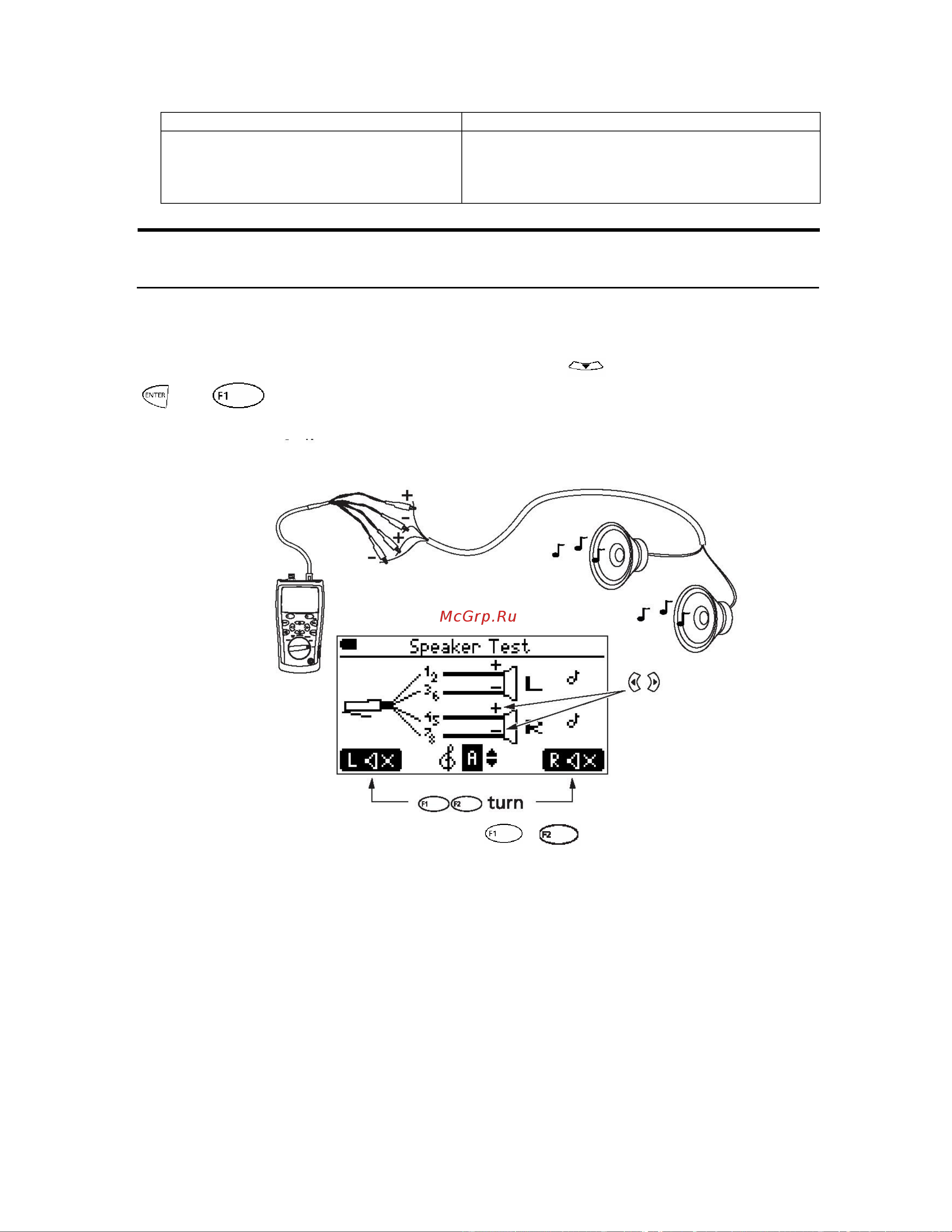

Полярность тестового кабеля RJ-45 – 4 разъема типа крокодил для

подключения к динамикам

+ Пара 12: зеленая + Пара 45: голубая

- Пара 36: оранжевая - Пара 78: коричневая

Нажмите кнопки и

для

переключения между левым и

правым динамиком
