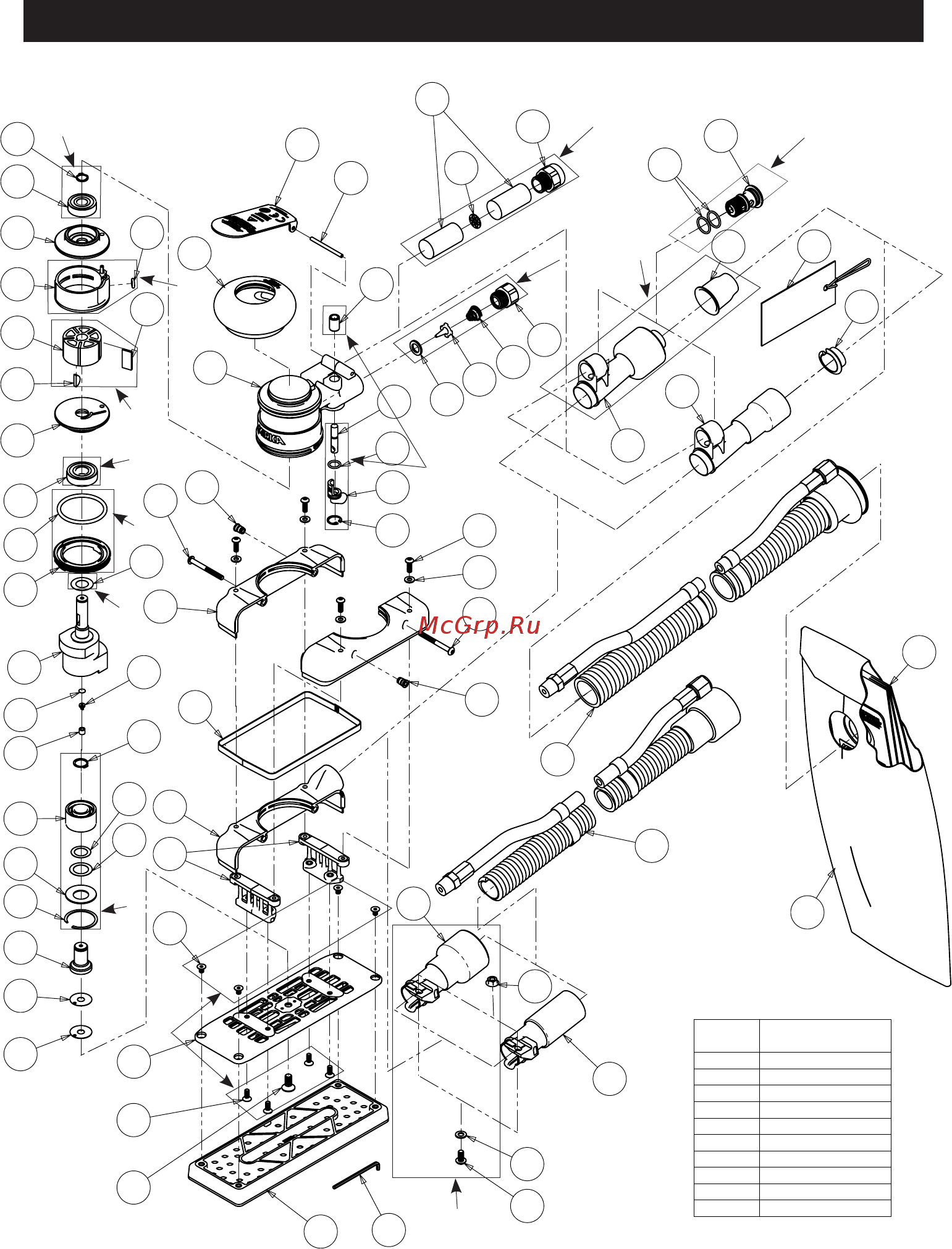

Parts Page
1
TO VACUUM
SYSTEM FOR
CENTRAL VAC
TO
INLET
TO
INLET
2
3
4
5
6
7
8
9
10
11
12
13
15
14
16
17
18
19
20
21
22
23
24
25
26
28
31
32
33 34
35
36
37
38
39
40
41
42
43
44
45
46
47
36
37
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
69
70
30
68
67
27
29
72
71
REVISION RECORD
R
DESCRIPTION / DATE
A
RELEASED TO PRODUCTION.
MDR 08/19/10 PWH 08/19/10
B
XPA1697 WAS XPA0786. XPA0766 WAS
XPA1989. ITEM# 71 XPA2541, #72 XPA2542
WAS NOT ON.
MDR 09/23/10 PWH 09/30/10
C
TORQUE SETTING CHART ITEM #S
INCORRECT: 34 WAS 36, 37 WAS 39, 42
WAS 44, 44 WAS 46, 45 WAS 47, 50 WAS 52,
54 WAS 56, 56 WAS 58, 66 WAS 68. NOTE #2
58 WAS 68.
MDR 10/20/10 PWH 10/21/10
D
-ITEM 67: XPA0200-Z WAS NOT ON
MCC 11/03/15 KVN 11/03/15
E
-ITEM 67 : XPA0200-Z WAS REMOVED
-ITEM 63 QTY : "OPT" WAS "1"
Allen 06/22/16 Kevin 06/22/16
IT P/N
DESCRIPTION
QTY
1 XPA0040
EXTERNAL RETAINING RING
1
2 XPA0021
10 X 26 X 8 BEARING - 2 SHIELDS
1
3 XPB0017
REAR ENDPLATE
1
4 XPA0005
20 mm CYLINDER ASSEMBLY
1
5 XPA0042
5 mm x 2.0 mm O-RING
1
6 XPB0005
MACHINED ROTOR
1
7 XPA0010
VANE
5
8 XPA0041
3 mm x 13 mm WOODRUFF KEY
1
9 XPB0016
FRONT ENDPLATE
1
10 XPA0019
12 X 28 X 8 BEARING - 2 SHIELDS
1
11 XPA0045
39.4 mm x 3.1 mm O-RING
1
12 XPA0001
LOCK RING
1
13 XPB0531
70 X 198mm, 1/8 in. (3mm) ORBIT OS AirSHIELD™ SHAFT BALANCER
1
14 XPA0122
FILTER
1
15 XPA0121
DUCKBILL CHECK VALVE
1
16 XPA0120
VALVE RETAINER
1
17 XPA0090
11.9 mm (15/32 in.) RETAINING RING
1
18 XPA0938
12 x 28 x 16 DOUBLE ROW ANGULAR CONTACT BEARING - 1 SEAL
1
19 XPA0016
SPACER 12.1 ID x 18.0 OD x 0.2 THK
1
20
XPA0017
BELLEVILLE WASHER
1
21 XPA0018
RETAINING RING
1
22 XPA0113
SPINDLE ASSEMBLY
1
23 XPA0079
SPACER 6.5 ID x 20.0 OD x 0.2 THK
1
24 XPA0080
SPACER 6.5 ID x 20.0 OD x 0.4 THK
1
25 XPA1697
THROTTLE LEVER FOR MIRKA 10,000 OPM 3.0 mm (1/8 in.) ORBIT SANDERS
1
26 XPA0031 LEVER SPRING PIN 1
27 XPA0288
GRIP, 2 1/2 in. YELLOW PMS 123 C
OPT
27 XPA0289
GRIP, 2 3/4 in YELLOW PMS 123 C
OPT
27 XPA0290
GRIP, 3 in. YELLOW PMS 123 C
1
28 XPA0015
VALVE SLEEVE
1
29 XPA0227
HOUSING FOR MIRKA 3 in. LW, MACHINED
1
30 XPA0008
VALVE STEM ASSEMBLY
1
31 XPA0043
9 mm x 1.5mm O-RING
1
32
XPB0014
SPEED CONTROL
1
33 XPA0039
INTERNAL RETAINING RING
1
34 XPA0768
HEX SOCKET BUTTON HEAD MACHINE SCREW M4 x 12
4
35
XPA0076
M4 WASHER 4.3 ID x 9 OD x 0.8 THK
4
36 XPA0071
THREADED INSERT 4 MM
2
37
XPA0770 HEX SOCKET HEAD CAP SCREW M4 x 40 2
38
XPD0051
70 X 198 NON-VACUUM SHROUD
2
39 XPA0169
SHROUD SEAL
1
40
XPD0052
70x198mm CV/SGV SHROUD
1
41
XPC0230
ASSEMBLY FOR 70mm WIDE OS PAD SUPPORT
2
42 XPA0766
HEX SOCKET COUNTERSUNK HEAD MACHINE SCREW M4 x 6
4
43 XPB0534
70 x 198mm OS PAD BACKING - BLACK, MACHINED
1
44 XPA0767
HEX SOCKET COUNTERSUNK HEAD MACHINE SCREW M4 x 10
4
45 XPA0078
SOCKET FLAT COUNTER SUNK MACHINE SCREW M6 x 14
1
46 N/A
1 Pad Supplied With Each Tool (Type Determined By Model)
1
47 XPA0864 2.5 mm HEX WRENCH 1
48
XPA0032
MUFFLER INSERT (for 10,000 RPM Machines)
2
49 XPA0038
MUFFLER PLATE
1
50 XPA0166
MUFFLER HOUSING
1
51 XPA0009 VALVE SEAT 1
52 XPA0007 VALVE 1
53 XPA0014 VALVE SPRING 1
54 XPA0013
1/4-18 NPT INLET BUSHING ASSEMBLY
1
55 XPA0044
14.0 x 1.5 O-RING
2
56 XPA0722
10,000 RPM SVG RETAINER
1
57 XPA0410
ASSEMBLY FOR 1 in/28 mm HOSE SuperVAC SGV SWIVEL EXHAUST FITTING
1
58 XPA0409
ASSEMBLY FOR 3/4 in./19 mm HOSE SuperVAC SWIVEL EXHAUST FITTING
OPT
59 XPA0778
1 in./28 mm HOSE SEAL
1
60
XPA0854
3/4 in./19 mm HOSE SEAL
OPT
61 XPA0931
MIRKA 1 in./28 mm HOSE SEAL TAG W/INSTRUCTION
1
62 XPA0092
1 in/28 mm OS SuperVAC CV SWIVEL EXHAUST ASSEMBLY
1
63 XPA0298
OS SuperVAC 3/4 in CV SWIVEL EXHAUST ASSEMBLY
OPT
64 XPA0048
M5 x 0.8 FLANGED NUT
1
65 XPA0047
M5 WASHER
1
66
XPA0769
HEX SOCKET BUTTON HEAD MACHINE SCREW M5 x 10
1
67
XPA0300
Ø 3/4 in. VAC HOSE TO Ø 3/4 in. x 1 in./28 mm ADAPTER COUPLING AND AIRLINE ASSM
OPT
68 XPA0411
Ø 3/4 in. VAC HOSE TO DOUBLE BAG FITTING AND AIRLINE ASSY
OPT
68 XPA0412
Ø 1 in. VAC HOSE TO DOUBLE BAG FITTING AND AIRLINE ASSY
1
69
XPA0464
INSERT FOR MIRKA VACUUM BAG
1
70
XPC0110
VACUUM BAG
1
71
XPA2541
FRONT BEARING DUST SHIELD
1
72
XPA2542
SPINDLE BEARING DUST SHIELD
1
ITEM
TORQUE SETTING
Nm (in.-lbs.)
12
6.2 - 7.3 (55 - 65)
34
2.2 - 2.8 (20 - 25)
37
2.2 - 2.8 (20 - 25)
42
2.8 - 3.4 (25 - 30)
44
2.8 -3.4 (25 - 30)
45
10.7 -11.8 (95 - 110)
50
1.8 - 2.3 (16 - 20)
54
6.8 - 8.1 (60 - 72)
56
4.0 - 5.4 (36 - 48)
66
3.4 - 3.9 (30 - 35)
XPC0318
P/N
TITLE
DRWN BY / DATE
MATERIAL
PROPRIETARY AND CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE
PROPERTY OF X'POLE PRECISION TOOLS INC. ANY REPRO-
DUCTION IN PART OR AS A WHOLE WITHOUT THE WRITTEN
PERMISSION OF X'POLE PRECISION TOOLS INC. IS PROHIBITED.
CKD BY / DATE
ENG APP / DATE
STD TOL
.X +/-
.XX +/-
.XXX +/-
XX/XX +/-
ANGLES +/-
0.1
0.05
NA
NA
0.5°
X'POLE
PRECISION
TOOLS INC.
MDR
08/18/10
08/19/10
PWH
REVISED 05/26/09
NA
PARTS PAGE FOR MIRKA
70x198mm 10,000 OPM OS
G
H
I
J
E
A
H
F
D
C
B
K
