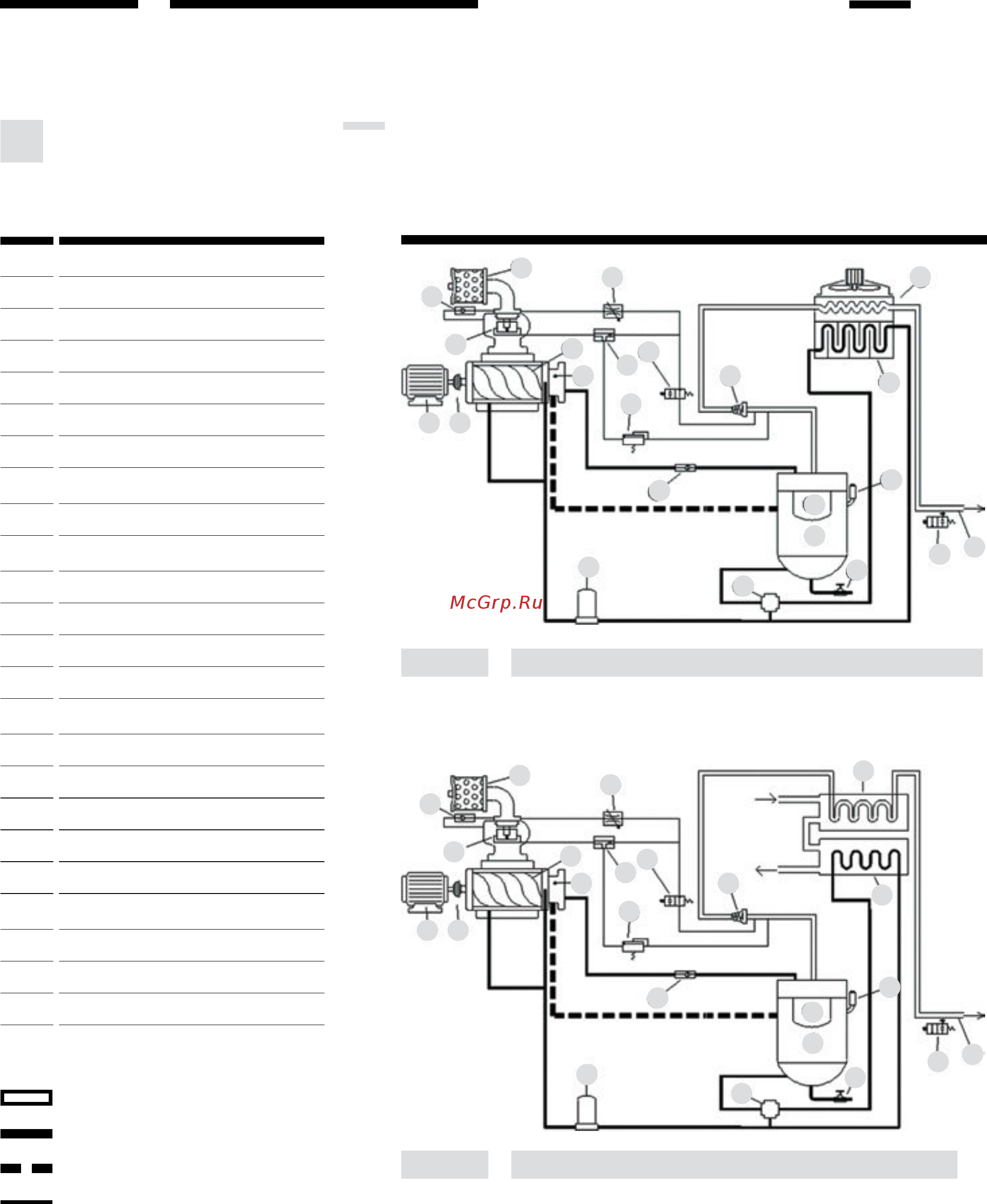

12 ComaroВИНТОВОЙ КОМПРЕССОР MD
Знакомство с системой
4.5
Блок-схема системы
―
Воздушный компрессор работает от источника электропитания, и представляет
собой одноступенчатую винтовую воздушно-компрессорную установку. Вся система
включает другие пост обрабатывающие устройства, такие как баллон для хранения
газа, рефрижераторный осушитель и фильтр.
Номер Наименование
1
Воздушный фильтр
2
Клапан управления всасыванием
3
Воздушная головка
4
Воздушномаслянный ресивер
5
Сепаратор для тонкой очистки
6
Клапан минимального давления
7
Охладитель сжатого воздуха
(с воздушным или водяным охлаждением)
8
Челночный клапан (опционально)
9
Охладитель масла
(с воздушным или водяным охлаждением)
10
Масляный фильтр
11
Клапан терморегулирования
12
Маслосливной кран
13
Предохранительный клапан
14
Клапан слива воды (опционально)
конденсатоотводчик
15
Обратный клапан для возврата масла
16
Соединительная муфта
17
Двигатель
18
Обратный клапан
19
Дроссельный клапан
20
Электромагнитный клапан разгрузки
(нормально открытый)
21
Дозировочный клапан (опционально)
T1
Датчик температуры нагнетания
P2
Датчик давления системы
Рис. 4.1 Блок-схема модели с воздушным охлаждением
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1617
18
19
20
21
T1
P2
Выпуск
воздуха
Воздушный контур
Масляный контур
Масловоздушный контур
Контур управления
Рис. 4.2 Блок-схема модели с водяным охлаждением
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1617
18
19
20
21
T1
P2
Выпуск
воздуха
Впуск охлажденной
воды
Выпуск охлажденной
воды
