STOUT Редакция № 4 Дата: 05.12.2017
2
1. Сведения об изделии
1.1. Наименование
Шаровой кран STOUT, тип SVB.
1.2. Изготовитель
Торговая марка “STOUT”
Завод фирмы-изготовителя:
IVR Spa
Via Brughiera III, 1 – Loc. Piano Rosa
28010 – Boca (NO) - Italy (Италия)
2. Назначение изделия
Шаровой кран применяется в качестве запорной арматуры на трубопроводах систем водоснабжения, хозяйственного и
промышленного назначения, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные
к материалам крана. Основные среды применения: горячее водоснабжение, отопление, сжатый воздух.
- Максимальная рабочая температура: +150 °С
- Минимальная температура: -20 °С
- Максимальное давление: от 32 до 50 бар (см. таблицу тех. характеристик).
Резьбы соответствуют стандарту UNI EN 10226-1 – Резьба труб для соединения с уплотнением резьбы.
3. Номенклатура и технические характеристики

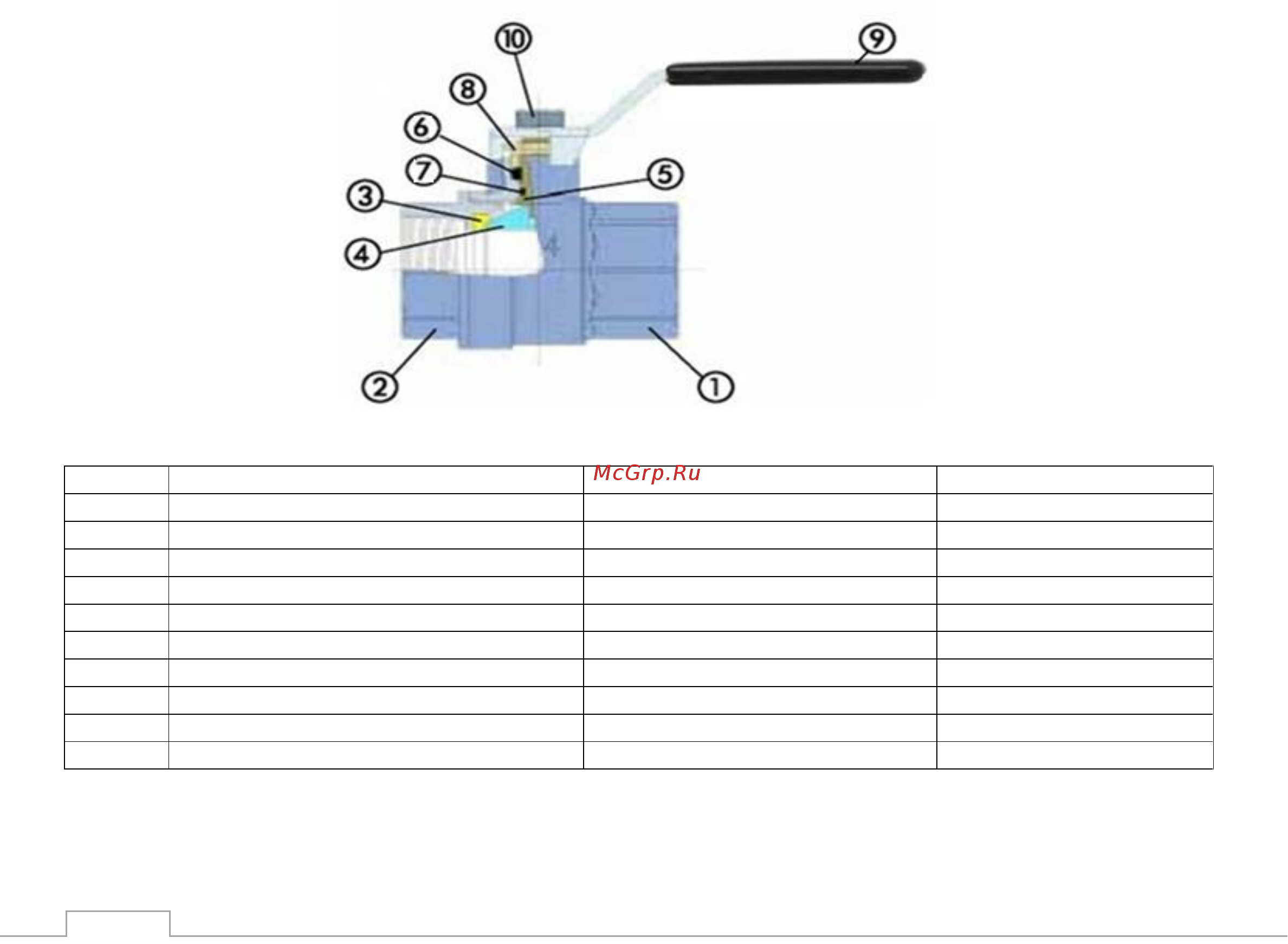

3.1 Конструктивный чертёж (деталировка)
№ поз.
Наименование
Материал
Примечание
1
Корпус большой
Никелированная латунь CW617N
По UNI EN 12165/98
2
Корпус малый
Никелированная латунь CW617N
По UNI EN 12165/98
3
Уплотнение шарового затвора
PTFE
4
Шаровой затвор
Хромированная латунь CW617N
По UNI EN 12165/98
5
Шток
Латунь CW614N
По UNI EN 12164/98
6
Кольцевое уплотнение
FPM
7
Сальниковое уплотнение
PTFE
8
Шайба
Латунь CW614N
По UNI EN 12164/98
9
Гайка
Оцинкованная сталь
10
Рукоятка
Оцинкованная сталь, Пластик PVC
Содержание
- Технический паспорт 1
- Изготовитель 2
- Конструктивный чертёж деталировка 2
- Назначение изделия 2
- Наименование 2
- Номенклатура и технические характеристики 2
- Сведения об изделии 2
- Р раб бар 3
- Технические характеристики 3
- Stout svb 0001 stout svb 0002 4
- Внутренняя резьба типа svb 0001 и svb 0002 stout 4
- Габаритные размеры 4
- Краны шаровые латунные никелированные полнопроходные резьбовые внутренняя 4
- Краны шаровые латунные никелированные полнопроходные резьбовые внутренняя 5
- Наружная резьба типа stout svb 0003 и svb 0004 5
- Краны шаровые латунные никелированные полнопроходные резьбовые наружная 6
- Наружная резьба типа svb 0005 и svb 0006 6
- Краны шаровые латунные никелированные полнопроходные резьбовые внутренняя 7
- Наружная резьба с соединением американка типа svb 0007 7
- 1 1 79 9 15 14 45 7 24 8 73 53 43 5 25 38 720 8
- 20 150 8
- Svb 0008 8
- ½ ½ 60 4 11 2 14 9 33 7 15 9 63 42 27 5 15 25 275 8
- ¾ ¾ 66 7 13 16 36 1 20 1 63 46 35 20 31 420 8
- Кран шаровой угловой латунный никелированный полнопроходной резьбовой внутренняя 8
- Наружная резьба с соединением американка типа svb 0008 8
- Гарантийные обязательства 9
- Приемка и испытания 9
- Сертификация 9
- Указания по эксплуатации и техническому обслуживанию 9
- Условия хранения и транспортировки 9
- Утилизация 9
- Акт гидравлического испытания системы в которой монтировалось изделие 10
- Гарантия не распространяется на дефекты возникшие в случаях нарушения паспортных режимов хранения монтажа испытания эксплуатации и обслуживания изделия 10
- Документ подтверждающий покупку изделия накладная квитанция 10
- Изготовитель оставляет за собой право вносить в конструкцию кранов конструктивные изменения не ухудшающие изготовитель оставляет за собой право вносить в конструкцию кранов конструктивные изменения не ухудшающие качество изделий 10
- Копия гарантийного талона со всеми заполненными графами 10
- Название и адрес организации производившей монтаж адрес установки изделия краткое описание дефекта 10
- Наличия повреждений вызванных пожаром стихией форс мажорными обстоятельствами 10
- Наличия следов воздействия веществ агрессивных к материалам изделия 10
- Наличия следов постороннего вмешательства в конструкцию изделия 10
- Ненадлежащей транспортировки и погрузочно разгрузочных работ 10
- Повреждений вызванных неправильными действиями потребителя 10
- Претензии к качеству товара могут быть предъявлены в течение гарантийного срока неисправные изделия вышедшие из строя по вине производителя в течение гарантийного срока ремонтируются или обмениваются на новые бесплатно затраты связанные с демонтажем и транспортировкой неисправного изделия в период гарантийного срока покупателю не возмещаются в случае необоснованности претензии затраты на диагностику и экспертизу изделия оплачиваются покупателем при предъявлении претензий к качеству товара покупатель предоставляет документы 1 заявление в произвольной форме в котором указываются название организации или ф и о покупателя 10
- Фактический адрес покупателя и контактный телефон 10
- Фотографии неисправного изделия 10
