STOUT Редакция № 4 Дата: 05.12.2017
4

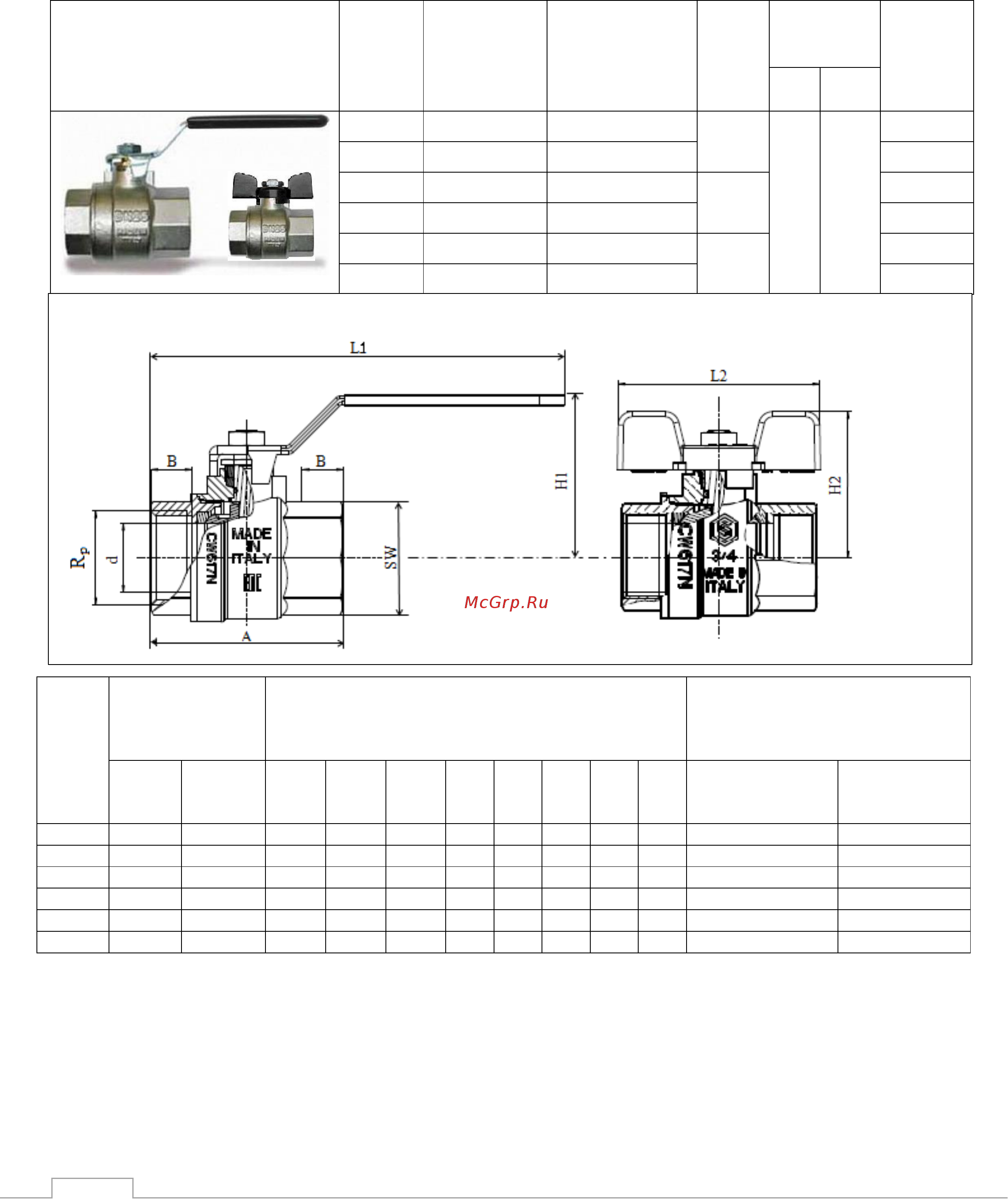

4. Габаритные размеры
4.1.1. Краны шаровые латунные никелированные полнопроходные резьбовые (внутренняя
– внутренняя резьба) типа SVB-0001 и SVB-0002 STOUT
Эскиз
Номи-
нальный
диаметр
DN,
мм
Артикул
SVB-0001
(ручка «рычаг»)
Артикул
SVB-0002 (ручка
«бабочка»)
Номиналь
ное
давление
PN,
бар
Температура
перемещаемой
среды,
о
С
Условная
пропускная
способность
Kvs,
(м3/ч)/бар0,5
Т
мин
Т
макс
15
SVB-0001-000015
SVB-0002-000015
50
-20
150
20
20
SVB-0001-000020
SVB-0002-000020
45
25
SVB-0001-000025
SVB-0002-000025
40
60
32
SVB-0001-000032
SVB-0002-000032
100
40*
SVB-0001-000040
-
32
170*
50*
SVB-0001-000050
-
265*
Номина
льный
диаметр
DN,
мм
Размер
присоединительной
резьбы ,
дюймы
Размеры, мм
Масса, гр.
внутр.
Rр
наружн.
R
А
В
L1
L2
Н1
H2
d**
SW
SVB-0001
SVB-0002
15
½”
-
50
11,2
92
63
43
42
15
25
180
169
20
¾”
-
58
13
92
63
47
46
20
31
260
249
25
1”
-
70
15
115
73
59
53
25
38
460
435
32
1” ¼
-
80
17
115
73
64
58
32
47
690
665
40*
1” ½*
-
91*
18*
150
-
75
-
39*
54*
1000
-
50*
2”
-
108*
20,5*
150
-
82
-
50*
66*
1600
-
*Только для крана типа STOUT SVB-0001
**Диаметр отверстия в шаре
STOUT SVB-0001 STOUT SVB-0002
