11
Русский (RU)
TM00 2011 3793
ɀɺɥɬɵɣ/ɡɟɥɺɧɵɣ
ɋɢɧɢɣ
Ʉɨɪɢɱ.
ɑɺɪɧɵɣ

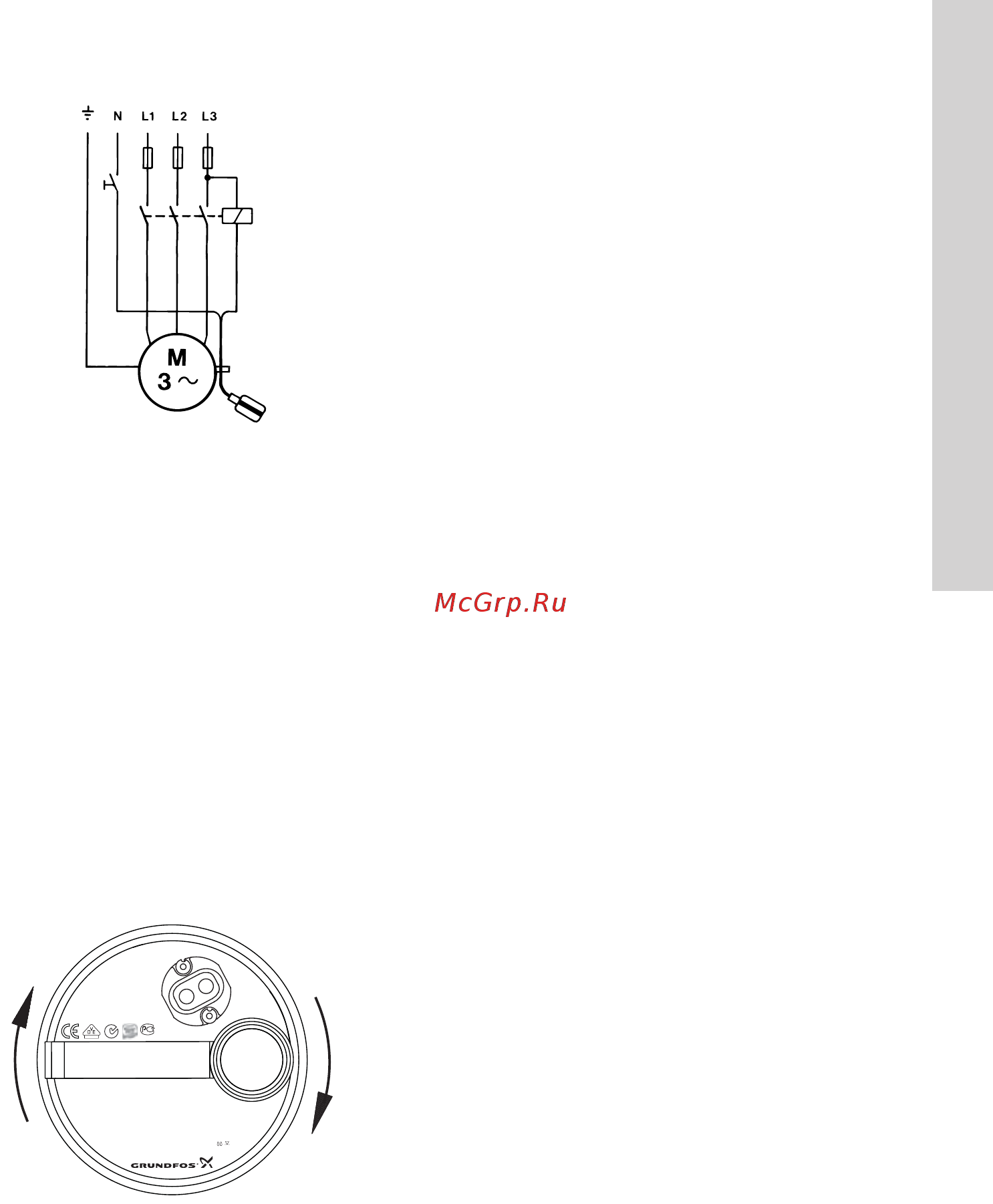

Рис. 7 Схема электрических соединений
Проверка направления вращения
(только трёхфазные насосы)
Если насос подключен к новому
электрооборудованию, необходимо проверить
направление вращения его электродвигателя.
Для этого необходимо:
1. Установить насос на ровной горизонтальной
поверхности.
2. Включить и выключить насос.
3. Проверить перемещение (толчок) насоса при
запуске. Если он вращается (рывок насоса) в
направлении, указанном на рис. 8 (по часовой
стрелке), то в этом случае электродвигатель
имеет правильное направление вращения.
Если рывок имеет противоположенное
направление, следует поменять местами два
фазовых провода подключения
электродвигателя.
TM03 4482 2206
A
R
56
DIN EN 12050-2
10 m
IP68
Ins cl X
Hmax xx mP1 XXXX XXXX
Omax XX m /h
Tmax XX° C
U XXXXXXXXXX 50 Hz
XXXXX
Serial no XXXXXXXXXXXX
TYPE UNILIFT KP XXX
Made in XXXXXX
3
Рис. 8 Направление вращения
Если насос уже установлен в трубопровод,
правильность направления вращения можно
проверить следующим образом:
1. Включить насос и замерить объем воды.
2. Выключить насос и поменять местами две
фазы электродвигателя.
3. Включить насос и замерить объем воды.
4. Отключить насос.
5. Сравнить результаты замеров, полученные в
пп. 1 и 3. Правильным будет то направление
вращения, которому соответствует больший
объем воды.
10. Ввод в эксплуатацию
Все изделия проходят приемо-сдаточные
испытания на заводе-изготовителе.
Дополнительные испытания на месте установки
не требуются.
Для того чтобы ввести насосы Unilift KP в
эксплуатацию, необходимо перевести сетевой
выключатель в положение «Включено».
11. Эксплуатация
Условия эксплуатации насосов приведены в
разделе 14. Технические данные.
Насосы не требуют настройки.
11.1 Unilift KP-A
Насос запускается и отключается автоматически
в зависимости от уровня жидкости и длины
кабеля поплавкового выключателя.
Работа в принудительном режиме
Если насос используется для отведения воды
ниже уровня останова, поплавковый
выключатель можно удерживать на более
высоком уровне, прикрепив его к напорному
трубопроводу насоса.
При принудительном режиме работы необходимо
регулярно проверять уровень жидкости, чтобы
исключить сухой ход.
11.2 Unilift KP-AV
Насос включается и выключается автоматически
при увеличении и уменьшении уровня воды в
приямке.
11.3 Unilift KP-M
Насос включается и отключается внешним
выключателем.
Чтобы исключить сухой ход, во время работы
регулярно проверяйте уровень жидкости,
например, посредством внешнего контроля
уровня.
Для обеспечения самовсасывания насоса при
запуске уровень жидкости должен быть не
меньше 30 мм.
Насос откачивает воду до уровня 15 мм.
Если насос применялся для перекачивания
жидкостей, после которых в насосе возникают
отложения загрязнений, например, воды из
бассейна, то сразу после окончания эксплуатации
такой насос следует промыть чистой водой.
12. Техническое обслуживание
Изделие не требует технического обслуживания и
периодической диагностики на всём сроке
службы.
