8
Русский (RU)

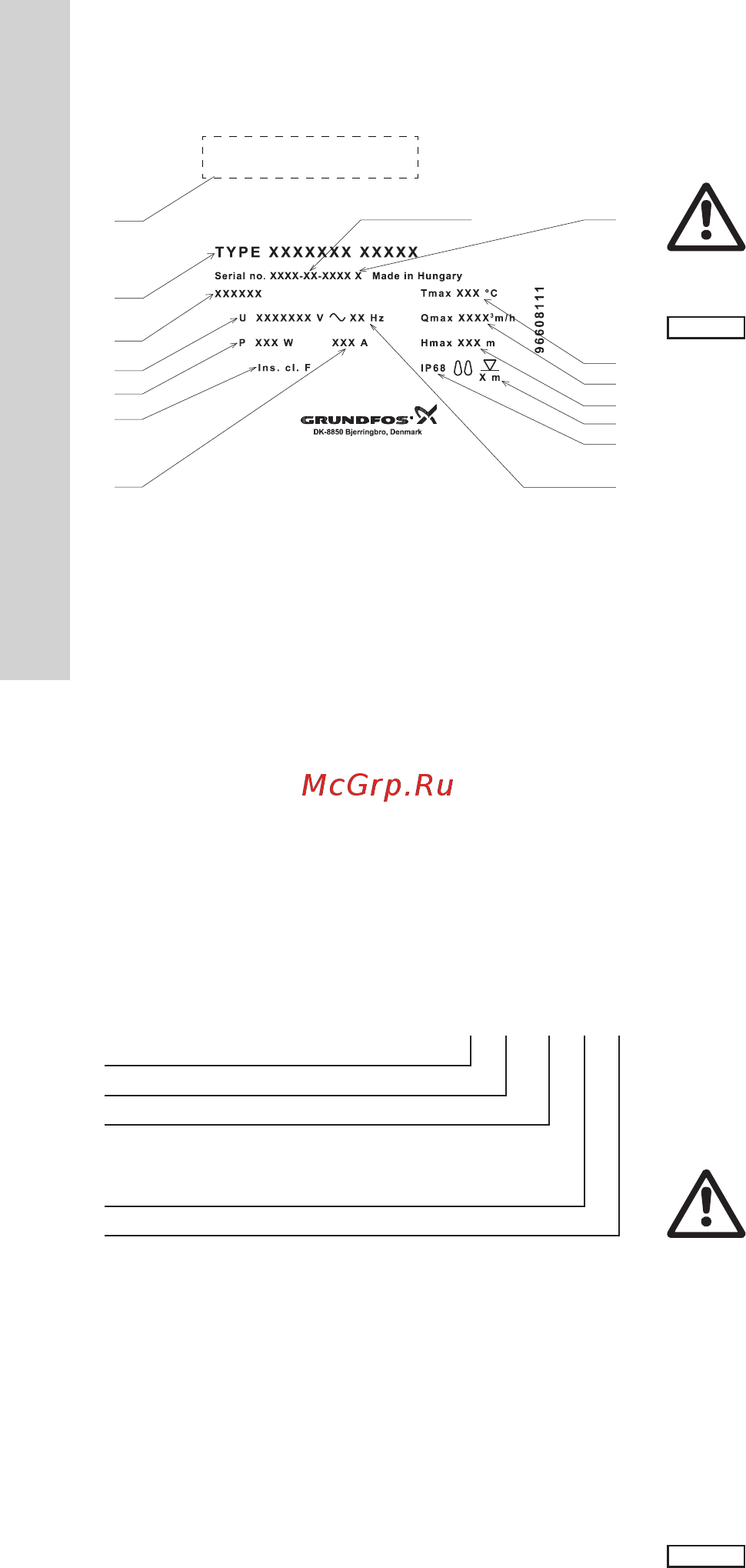

Фирменная табличка
1
15
14 13
12
11
10
9
8
7
2
3
4
5
6
1 – Тип насоса;
2 – Номер электродвигателя;
3 – Напряжение электропитания, В;
4 – Потребляемая мощность электродвигателя, Вт;
5 – Класс изоляции электродвигателя;
6 – Ток при полной нагрузке, А;
7 – Частота, Гц;
8 – Степень защиты;
9 – Максимальная глубина установки;
10 – Макс. напор, м;
11 – Макс. расход, м
3
/ч;
12 – Макс. температура жидкости во время
непрерывной работы, °С;
13 – Модель;
14 – 3-я и 4-я цифры – год производства, 5-я и 6-я
цифры – неделя производства;
15 – Знаки обращения на рынке.
Рис. 2 Фирменная табличка насосов Unilift KP
Типовое обозначение
Тип насоса Unilift KP 150 A 1
Серия
Номинальная мощность Р2, Вт
А – с поплавковым выключателем
AV – с вертикальным реле уровня
М – без поплавкового выключателя
1 – однофазный переменный ток
5. Упаковка и перемещение
5.1 Упаковка
При получении оборудования проверьте упаковку
и само оборудование на наличие повреждений,
которые могли быть получены при
транспортировке. Перед тем как выкинуть
упаковку, тщательно проверьте, не остались ли в
ней документы и мелкие детали. Если полученное
оборудование не соответствует вашему заказу,
обратитесь к поставщику оборудования.
Если оборудование повреждено при
транспортировке, немедленно свяжитесь с
транспортной компанией и сообщите поставщику
оборудования.
Поставщик сохраняет за собой право тщательно
осмотреть возможное повреждение.
5.2 Перемещение
Предупреждение
Следует соблюдать ограничения
местных норм и правил в отношении
подъёмных и погрузочно-
разгрузочных работ,
осуществляемых вручную.
Внимание
Запрещается поднимать
оборудование за питающий кабель.
6. Область применения
Насосы Unilift KP 150, KP 250 и KP 350 являются
одноступенчатыми погружными насосами,
которые предназначены для перекачивания
серых стоков.
Насосы могут перекачивать воду с определенной
концентрацией твердых включений диаметром не
более 10 мм, при этом засорения насоса или
выхода из строя его узлов и деталей не
происходит.
Поставляются исполнения насосов как для
автоматического режима эксплуатации, так и для
работы с управлением вручную, а также для
стационарного и мобильного применения.
Насос может применяться для следующих целей:
• подача воды из водосборников;
• откачивание грязной воды в местную
канализационную сеть из стиральных машин,
душевых и кухонных моек, расположенных
ниже ее уровня;
• откачивание воды из затопленных подвалов;
• водоотлив из ливневых водостоков от карнизных
водосточных жёлобов, ям, штолен и т.п.;
• перекачивание воды из плавательных
бассейнов и резервуаров;
• откачивание воды из узких колодцев шириной
от 250 мм (KP...AV1).
Предупреждение
При работе насоса в плавательном
бассейне, садовом пруду или в
аналогичных местах в воде не должен
находиться человек.
Перекачиваемые жидкости
Насосы не пригодны для перекачивания:
• воды и других жидких сред с
длинноволокнистыми включениями;
• огнеопасных жидкостей (масел, бензина и т.п.);
• агрессивных сред.
Указание
В электродвигатель насоса залита
специальная физиологически
инертная жидкость (около 70 мл),
которая в случае возможной утечки
может загрязнить подаваемую
насосом воду.
