UEBERPRUEFUNG

Ueberpruefung der horizontaler Linie

Fuer diese Ueberpruefung ist eine freie Messdistanz von 5 Metern auf einer festen Oberflaeche

zwischen zwei Waenden A und B notwendig.

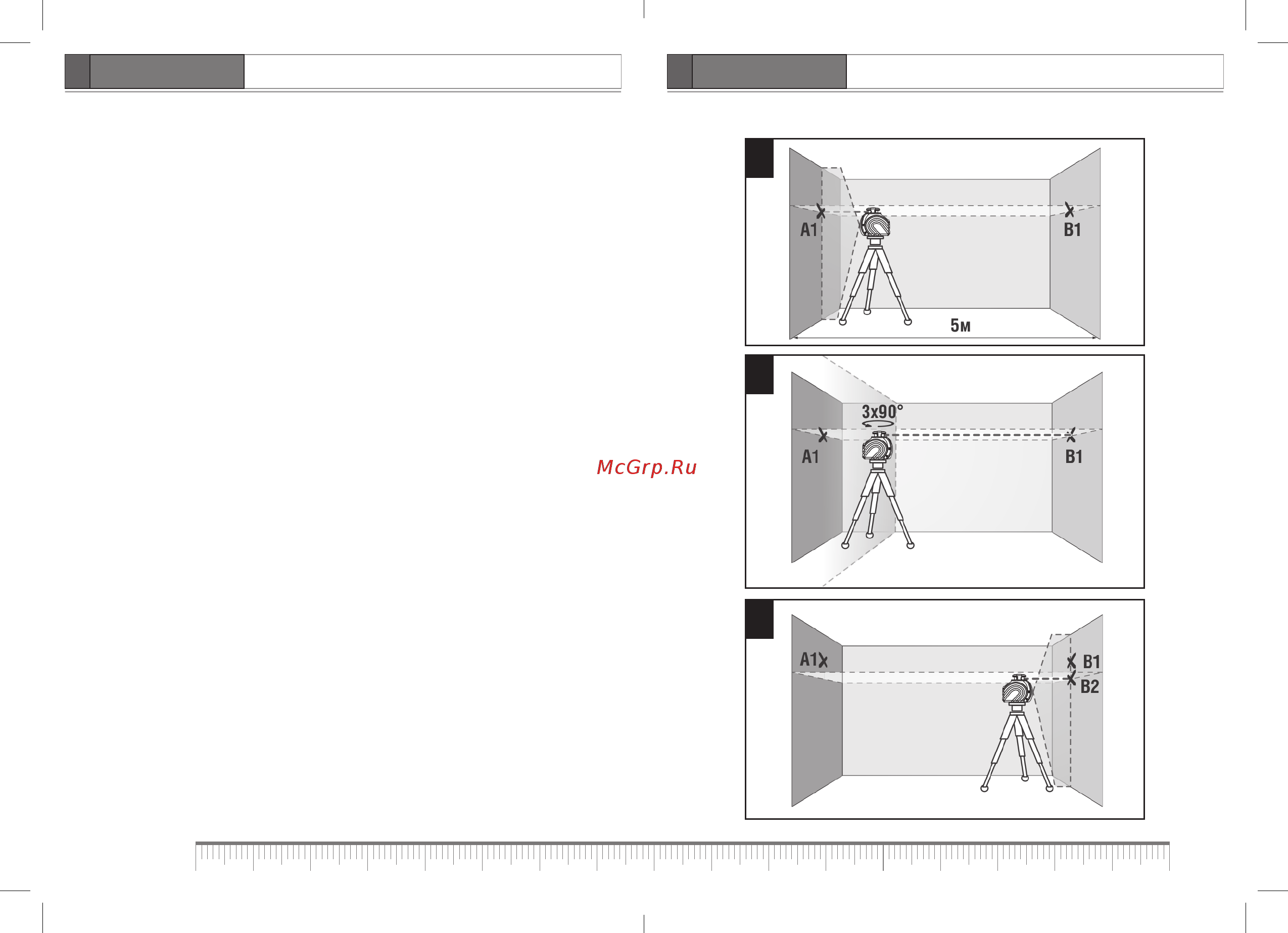

1. Montieren Sie das Instrument auf einem Stativ oder platzieren Sie es auf einer festen und

ebenen Oberflaeche in der Naehe der

Wand A (Siehe Abb.I). Schalten Sie das Geraet ein. Aktivieren Sie die horizontale und vertikale

Linie bei geloester Pendelsperre. Richten Sie den

Laser auf die Wand und warten Sie, bis das Geraet nivelliert ist. Markieren Sie den Punkt A1,

in dem sich die horizontale und vertikale Linie schneiden.

An der gegenüberliegenden Wand markieren Sie den Punkt B1.

2. Drehen Sie das Geraet um 90°, messen Sie die Abweichung der Strahlachse von dem Punkt

В1 (Siehe Abb. J). Uebersteigt die Abweichung

1 mm, kontaktieren Sie bitte Ihren Haendler oder eine autorisierte Servicestelle.

3. Wiederholen Sie den im Punkt 2 beschriebenen Vorgang zwei Mal. Drehen Sie dabei das

Geraet in die gleiche Richtung.

Positionieren Sie das Geraet nahe an die gegenueberliegende Wand. Markieren Sie den

Punkt B2, in dem sich die horizontale und vertikale

Linie schneiden (Punkte В1 und В2 sollen in derselben Vertikalebene liegen) (Siehe Abb.K).

4. Drehen Sie das Geraet um 180° und markieren Sie an der gegenueberliegenden Wand den

Punkt A2, in dem sich die horizontale und vertikale Linie schneiden. (Punkte A1, A2 sollen in

derselben Vertikalebene liegen) (Siehe Abb. L).

Messen Sie die Abstaende dA, dB zwischen den markierten Punkten А1, А2 und В1, В2 (Siehe

Abb. L). Übersteigt die Differenz zwischen den beiden

Werten dA und dB 2 mm, kontaktieren Sie bitte Ihren Haendler oder eine autorisierte

Servicestelle.

Ueberpruefung der vertikalen Linie

Fuer diese Ueberpruefung ist ein Senklot notwendig. Stellen Sie das Gerät 1,5 m von dem

Senklot entfernt auf (Siehe Abb.M). Loesen Sie die Pendelsperre

und schalten Sie die Vertikallinie ein. Bringen Sie die Vertikallinie genau über die Lotschnur bis

zum Senklot. Überprüfen

Sie, dass die Vertikallinine über die ganze Länge genau die Lotschnur trifft. Ist die Vertikallinie

mehr als 0,2 mm auf 1 m Laenge von der Lotschnur

entfernt (z.B. fuer eine Lotschnur 2,5 m lang soll die maximale Abweichung nicht mehr als 0,5

mm sein) – muss das Gerät zu einem autorisierten Servicezen- trum gebracht werden.
