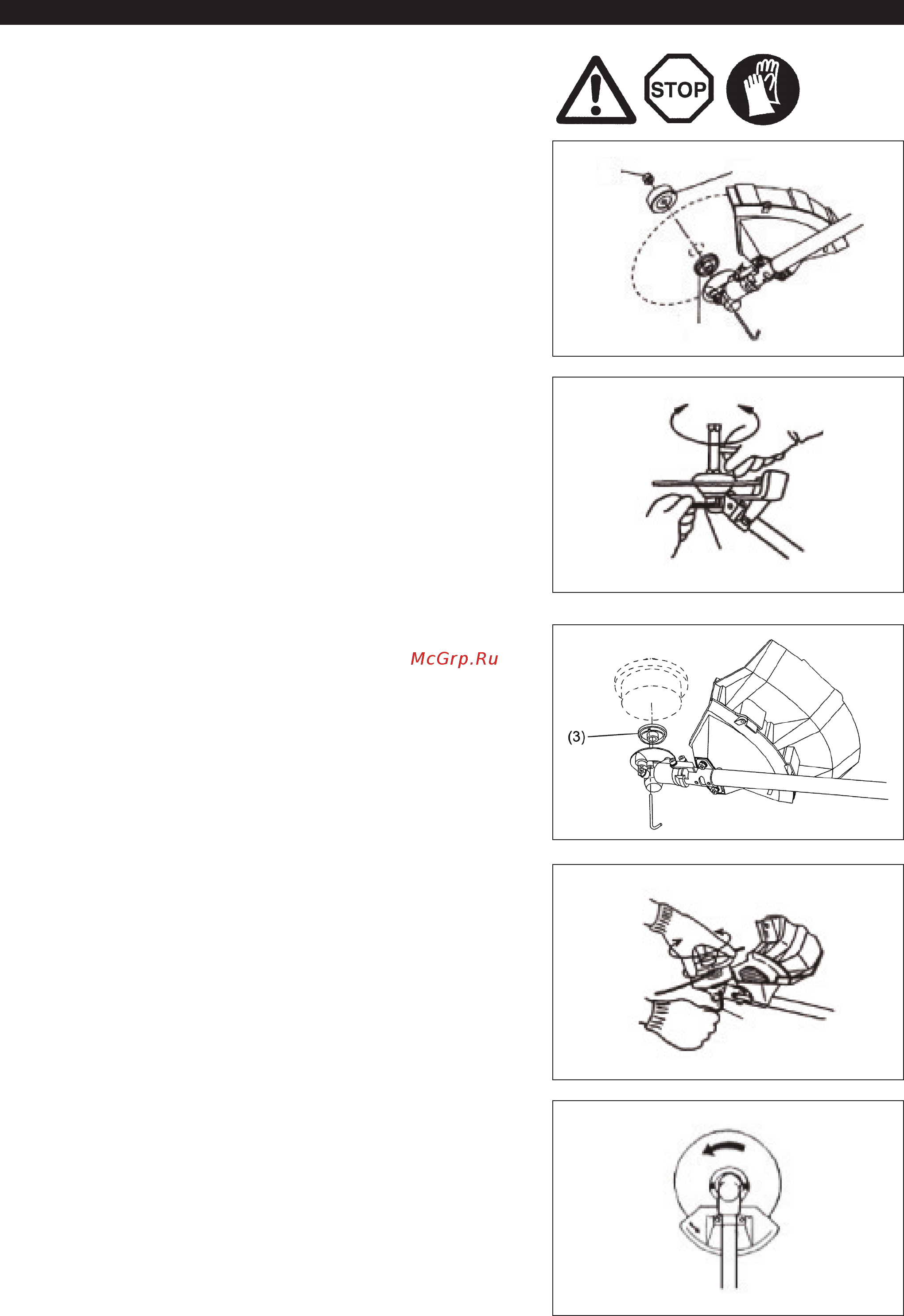

Makita EM2500U [12/20] Установка ножей или нейлоновой режущей головки

Переверните устройство для замены ножа или нейлоновой режущей головки.

– Вставьте шестигранный ключ через отверстие в картере редуктора и

поверните опорную шайбу (3) до фиксации.

– Ослабьте гайку (1) (левая резьба) торцевым ключом и снимите гайку (1) и

прижимную шайбу (2).

УСТАНОВКА НОЖЕЙ ИЛИ НЕЙЛОНОВОЙ РЕЖУЩЕЙ ГОЛОВКИ

С вставленным шестигранным ключом.

– Установите нож на вал так, чтобы направляющая опорной шайбы (3) совпала

с отверстием шпинделя в ноже. Установите прижимную шайбу (2) и закрепите

нож гайкой (1).

[Усилие затяжки: 13-23 Нм]

ПРИМЕЧАНИЕ: При обращении с ножом обязательно надевайте защитные

перчатки.

ПРИМЕЧАНИЕ: Гайка крепления ножа (с гроверной шайбой) относится к

расходным материалам. Если на гроверной шайбе появятся

признаки износа или деформации, замените гайку.

ПРИМЕЧАНИЕ: Прижимная шайба (2) и гайка (1) для установки нейлоновой

режущей головки не нужны. Нейлоновая головка

устанавливается поверх опорной шайбы (3).

– Убедитесь, что нож установлен левой стороной вверх.

– Навинтите нейлоновую режущую головку на вал.

Вращение

Ослабить

Затянуть

(2)

(1)

(3)

Затянуть

Шестигранный ключ

Шестигранный

ключ
