Русский (RU)
11

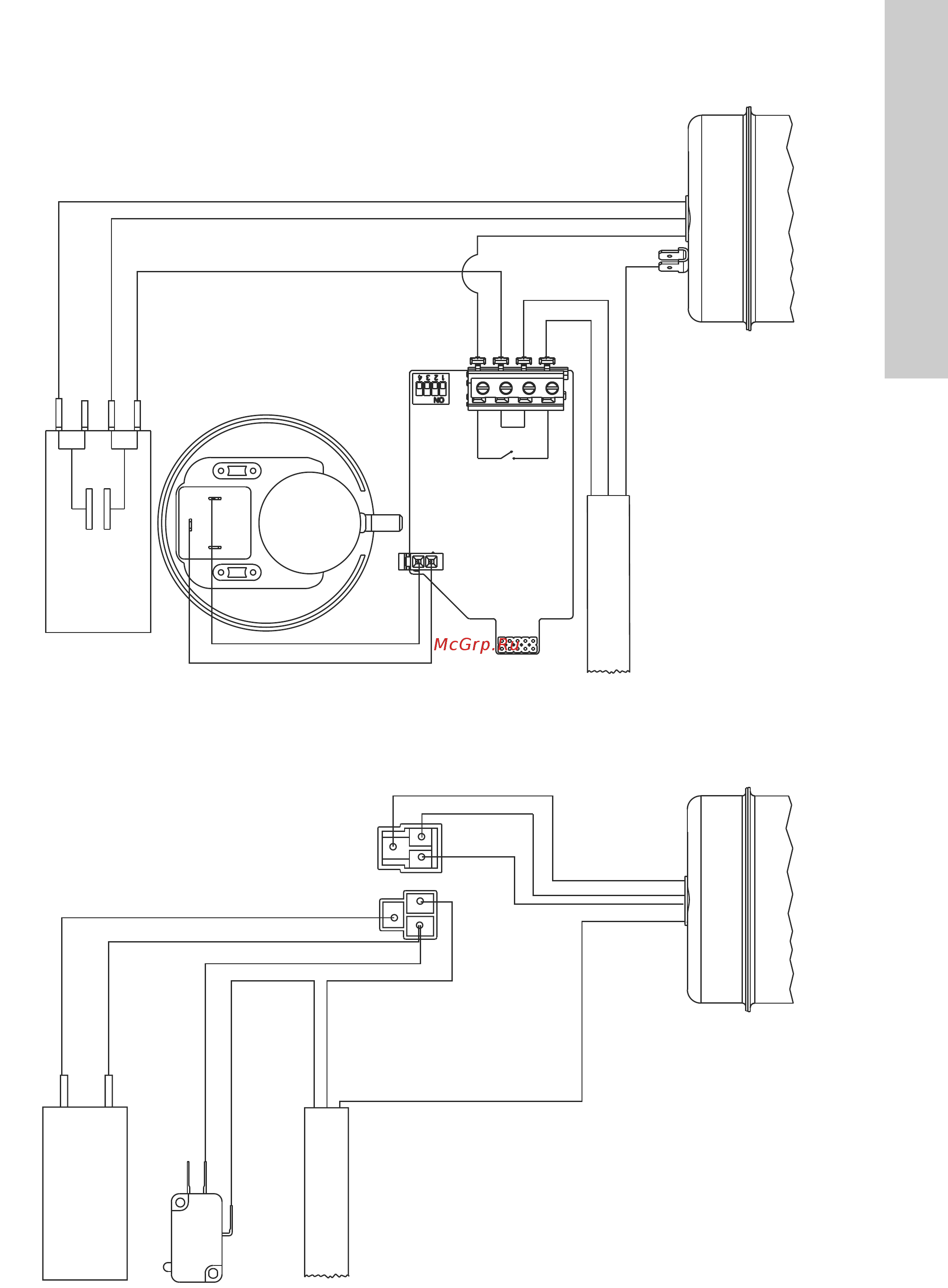

8. Схемы электрических соединений
TM05 0673 1411
12
3
U4
V3
N2
L1
C-3, D-2
WC-1, WC-3, CWC-3
Конденсатор
Красный
Двигатель
Конденсатор
Двигатель
Синий
Чёрный
Кабель питания
Синий
Синий
Кабель питания
Чёрный
Чёрный
Чёрный
Чёрный
Коричнев
Синий
Реле
Чёрный
Коричневый
Желтый и зеленый
Желтый и зеленый
Белый
Белый
Красный
Белый
Плата
