Русский (RU)
7
20. Головка режущего механизма не должна касаться кольца
режущего механизма.
21. С помощью мягкой ткани очистить уплотняющую
поверхность верхней части резервуара и наружную
уплотняющую поверхность основания электродвигателя.
22. Нанести смазку Rocol Sapphire Aqua-Sil на
уплотнительное кольцо и уплотняющую поверхность
верхней части резервуара.
23. Установить основание электродвигателя вверху
резервуара и затянуть винты крест-накрест.
24. Нажатием зафиксировать
держатель платы на основании
электродвигателя.
25. Подсоединить провод электродвигателя к клеммной
колодке платы системы управления.
26. Подсоединить к электродвигателю провод заземления.
27. Подключить два провода к реле уровня. См. раздел
8. Схемы электрических соединений.
28. Подсоединить два провода двигателя к конденсатору. См.
раздел 8. Схемы электрических соединений.
29. Закрепить крышку. См. раздел 5.2 Установка крышки
.
5.8 Замена головной части режущего
механизма/рабочего колеса
1. Снять крышку. См. раздел 5.1 Снятие крышки.
2. Отсоединить провод электродвигателя от клеммной
колодки на плате системы управления (поз. 159).
3. Снять основание электродвигателя (поз. 156) с верхней
части резервуара (поз. 402).
4. Удалить винты (поз. 308b) из корпуса насосной части
(поз.2) и отделить корпус от основания электродвигателя.
5. Удерживая вал отвёрткой на торце, открутить гайку
рабочего колеса (поз. 49b), предварительно выкрутив винт
(поз. 188) с помощью торцового ключа.
6. Снять головную часть режущего механизма (поз. 45) с
вала электродвигателя с помощью переставных клещей
или аналогичного инструмента.
7. Снять рабочее колесо с вала электродвигателя. При
необходимости можно использовать две отвёртки с
прямым шлицем.
8. Очистить вал электродвигателя. При необходимости
использовать наждачную
бумагу зернистостью 400 мкм.
9. Нанести на вал электродвигателя Rocol Sapphire Aqua-Sil.
10. Установить рабочее колесо.
11. Установить режущий механизм на вал электродвигателя,
чтобы "зубья" вплотную примыкали к рабочему колесу.
12. Удерживая вал отвёрткой на торце, установить гайку
рабочего колеса на вал и закрепить вместе с винтом с
помощью торцового ключа.
13. Установить корпус насосной части, чтобы
выходное
отверстие было направлено в сторону от реле уровня, и
затянуть винты.
14. Головка режущего механизма не должна касаться кольца
режущего механизма.
15. С помощью мягкой ткани очистить уплотняющую
поверхность верхней части резервуара и наружную
уплотняющую поверхность основания электродвигателя.
16. Нанести смазку Rocol Sapphire Aqua-Sil на
уплотнительное кольцо и уплотняющую поверхность
верхней части резервуара.
17.
Установить основание электродвигателя вверху
резервуара и затянуть винты крест-накрест.
18. Подсоединить два провода двигателя к конденсатору. См.
раздел 8. Схемы электрических соединений.
19. Закрепить крышку. См. раздел 5.2 Установка крышки.
5.9 Замена кольца режущего механизма
1. Снять крышку. См. раздел 5.1 Снятие крышки.
2. Снять основание электродвигателя (поз. 156) с верхней
части резервуара (поз. 402).
3. Удалить винты (поз. 308b) из корпуса насосной части (поз.
2) и снять корпус с основания электродвигателя.
4. Удалить винты с оборотной стороны корпуса насоса.
5. Вытащить кольцо режущего механизма (поз. 44) из
корпуса насоса.
6. Очистить внутреннюю контактную
поверхность корпуса
насоса так, чтобы кольцо режущего механизма
соприкасалось с корпусом насоса.
7. Вставить кольцо режущего механизма в корпус насоса.
Гайки должны быть снаружи корпуса насоса.
8. Установить корпус насосной части, чтобы выходное
отверстие было направлено в сторону от реле уровня, и
затянуть винты.
9. Головка режущего механизма не должна касаться кольца
режущего механизма.
10. С помощью мягкой ткани очистить уплотняющую
поверхность верхней части резервуара и наружную
уплотняющую поверхность основания электродвигателя.
11. Нанести смазку Rocol Sapphire Aqua-Sil на
уплотнительное кольцо и уплотняющую поверхность
верхней части резервуара.
12. Установить основание электродвигателя вверху
резервуара и затянуть винты крест-накрест.
13. Закрепить крышку. См. раздел 5.2 Установка крышки.

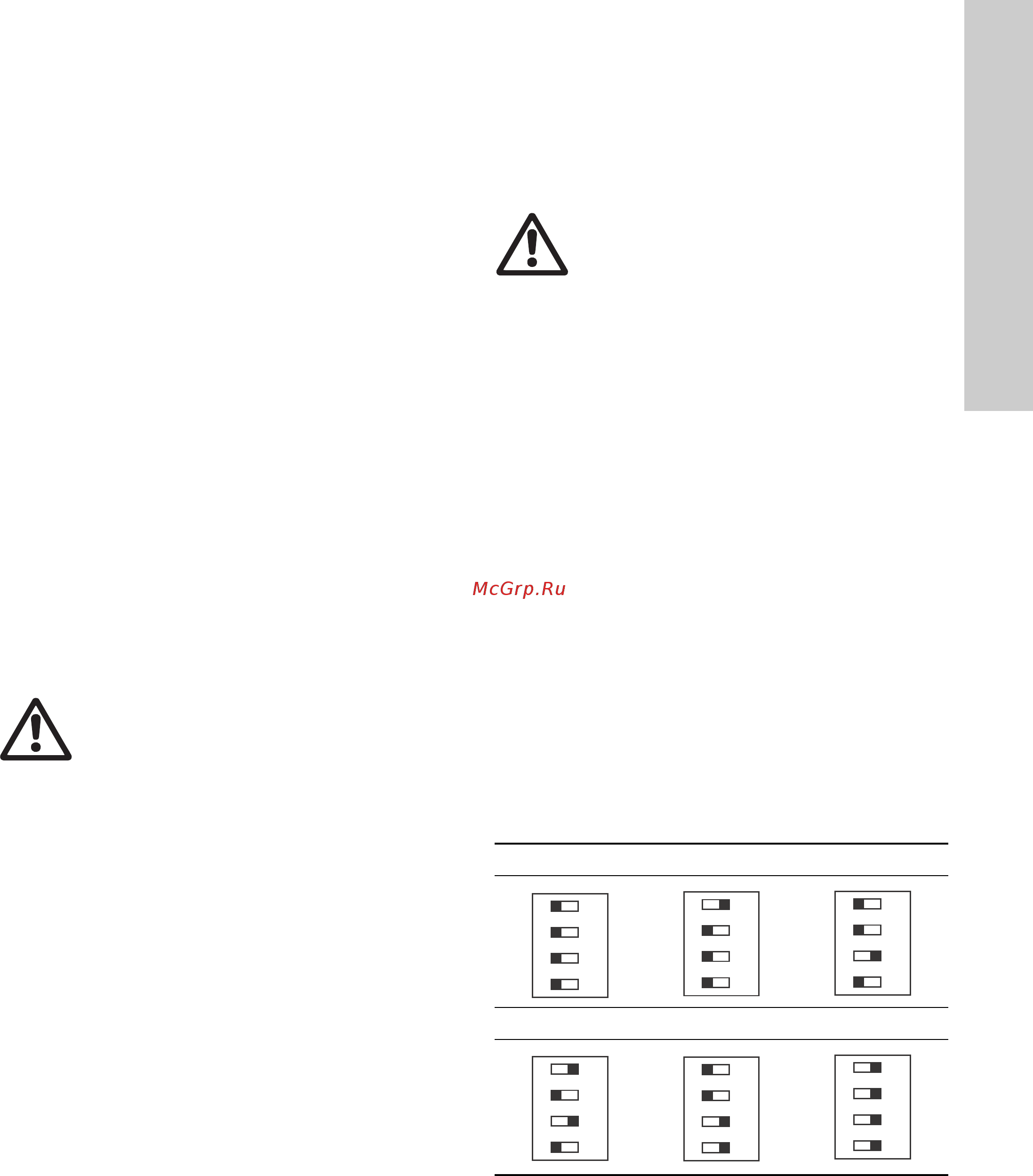

5.10 Настройки микропереключателей
Электродвигатель по умолчанию установлен на задержку
останова, равную 1 секунде. Также возможны следующие
настройки.
Предупреждение
Будьте осторожны: острые края!
Надеть защитные перчатки.
Предупреждение
Будьте осторожны: острые края!
Надеть защитные перчатки.
1 секунда 2 секунды 3 секунды
4 секунды 5 секунд 7 секунд
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
