Русский (RU)
8
6. C-3, D-2
6.1 Снятие крышки
1. Удалить винт (поз. 400c).
2. Приподнять крышку с одного края и снять.
6.2 Установка крышки
1. Установить крышку. Стопорные штифты должны
состыковаться с верхом резервуара (поз. 402).
2. Закрепить крышку.
6.3 Замена питающего кабеля
1. Снять крышку. См. раздел 6.1 Снятие крышки.
2. Удалить кабельный зажим.
3. Разъединить штекер и вытолкнуть провод питающего
кабеля с помощью отвёртки с прямым шлицем.
4. Отключить клемму заземления между электродвигателем
и питающим кабелем.
5. Отсоединить нейтральный провод от реле уровня
(поз. 482).
6. Закрепить новый питающий кабель в кабельном зажиме.
7. Подсоединить провод
заземления, нейтраль и фазный
провод. См. раздел 9. Деталировки.
8. Закрепить штекер на основании электродвигателя
(поз. 156).
9. Установить крышку. См. раздел 6.2 Установка крышки.
6.4 Замена конденсатора
1. Снять крышку. См. раздел 6.1 Снятие крышки.
2. Отключить штекер и вытолкнуть два провода
конденсатора с помощью отвёртки с прямым шлицем.
3. Отключить провод между конденсатором и реле уровня
(поз. 482).
4. Осторожно открыть пластмассовый фиксатор и вытащить
конденсатор.
5. Установить новый конденсатор.
6. Подсоединить два провода конденсатора и провод между
конденсатором и реле
уровня. См. раздел 8. Схемы
электрических соединений.
7. Установить крышку. См. раздел 6.2 Установка крышки.
6.5 Замена реле уровня
1. Снять крышку. См. раздел 6.1 Снятие крышки.
2. Отсоединить два провода реле уровня.
3. Повернуть реле уровня на 30-45 ° по часовой стрелке,
чтобы отсоединить его от основания электродвигателя
(поз. 156) и удалить.
4. Очистить уплотняющую поверхность основания
электродвигателя.
5. Нанести смазку Rocol Sapphire Aqua-Sil на
уплотнительное кольцо на реле уровня и уплотняющую
поверхность основания электродвигателя.
6. Установить реле
уровня в посадочном месте основания
электродвигателя и повернуть на 30-45 ° против часовой
стрелки, чтобы закрепить.
7. C-3: Установить уровень пуска с помощью селекторного
переключателя. См. рис. 1.
8. Подключить два провода к реле уровня. См. раздел
9. Деталировки.
9. Нажатием установить защитную крышку на реле уровня.
10. Закрепить крышку. См. раздел 6.2 Установка крышки.

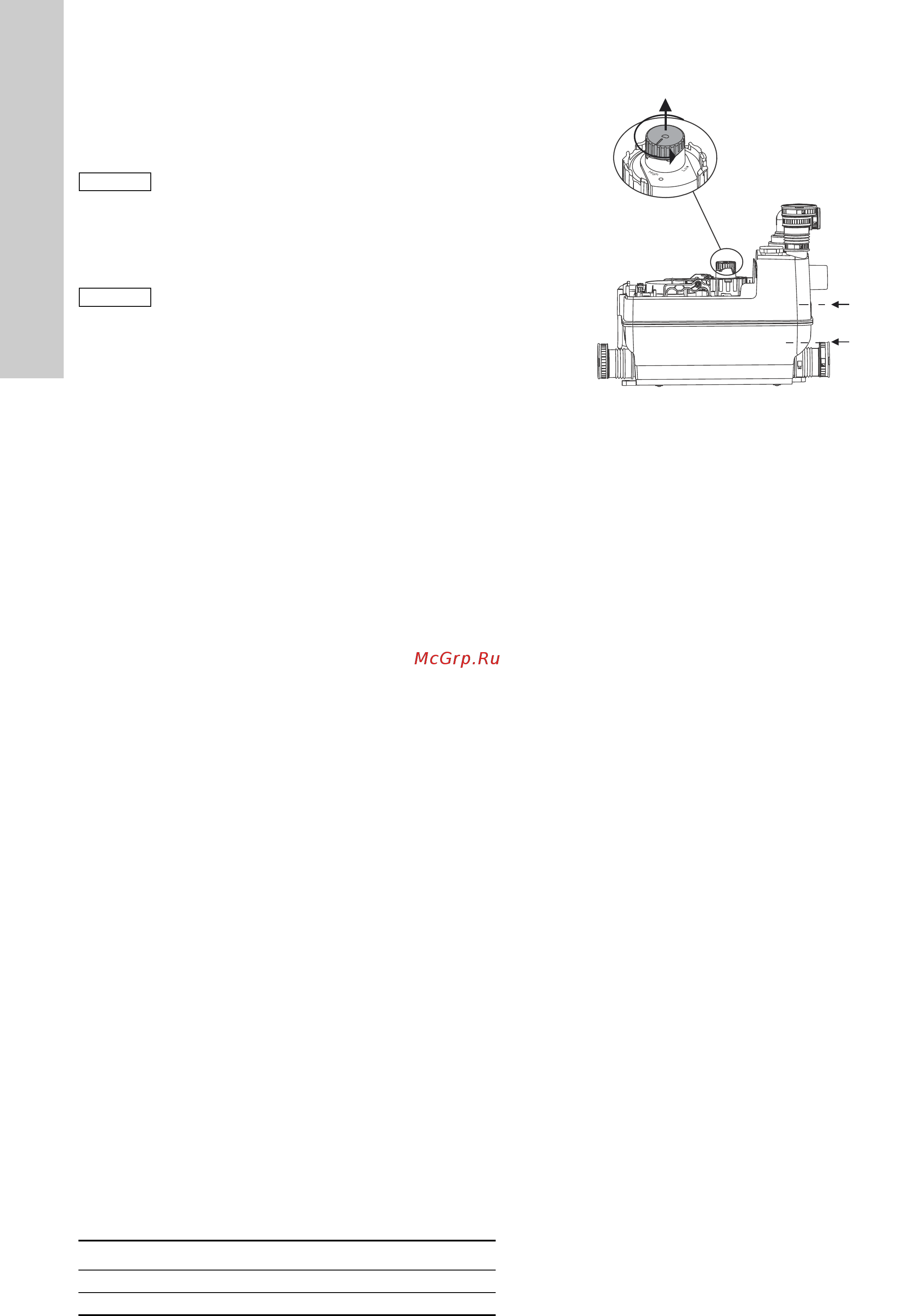

Рис. 1 Настройка
уровня пуска
6.6 Замена электродвигателя
1. Снять крышку. См. раздел 6.1 Снятие крышки.
2. Отключить штекер между конденсатором и
электродвигателем.
3. Отключить клемму заземления между электродвигателем
и питающим кабелем.
4. Снять основание электродвигателя (поз. 156) с верхней
части резервуара (поз. 402).
5. Удалить винты (поз. 308b) из корпуса насосной части
(поз.2) и отделить корпус от основания электродвигателя.
6. Нажать на электродвигатель и
выдавить его из основания.
7. Очистить внутреннюю выемку основания
электродвигателя, используя мягкую ткань.
8. Нанести на уплотнительное кольцо и внутреннюю выемку
смазку Rocol Sapphire Aqua-Sil.
9. Вставить электродвигатель в основание. Провода
электродвигателя должны быть направлены в сторону,
противоположную зажиму питающего кабеля.
10. Установить корпус насосной части, чтобы выходное
отверстие было направлено в сторону от реле
уровня, и
затянуть винты.
11. Головка режущего механизма не должна касаться кольца
режущего механизма.
12. С помощью мягкой ткани очистить уплотняющую
поверхность верхней части резервуара и наружную
уплотняющую поверхность основания электродвигателя.
13. Нанести смазку Rocol Sapphire Aqua-Sil на
уплотнительное кольцо и уплотняющую поверхность
верхней части резервуара.
14. Установить основание электродвигателя вверху
резервуара и затянуть винты крест
-накрест.
15. Подключить провод заземления. Закрепить штекер на
основании электродвигателя.
16. Закрепить крышку. См. раздел 6.2 Установка крышки.
Внимание
Осторожно, не сломайте два стопорных штифта.
Внимание
Обратите внимание, что питающий кабель и
другие провода не должны быть зажаты крышкой.
Положение Уровень пуска
LOW 65
HIGH 115
TM06 7157 2916
HIGH
LOW
