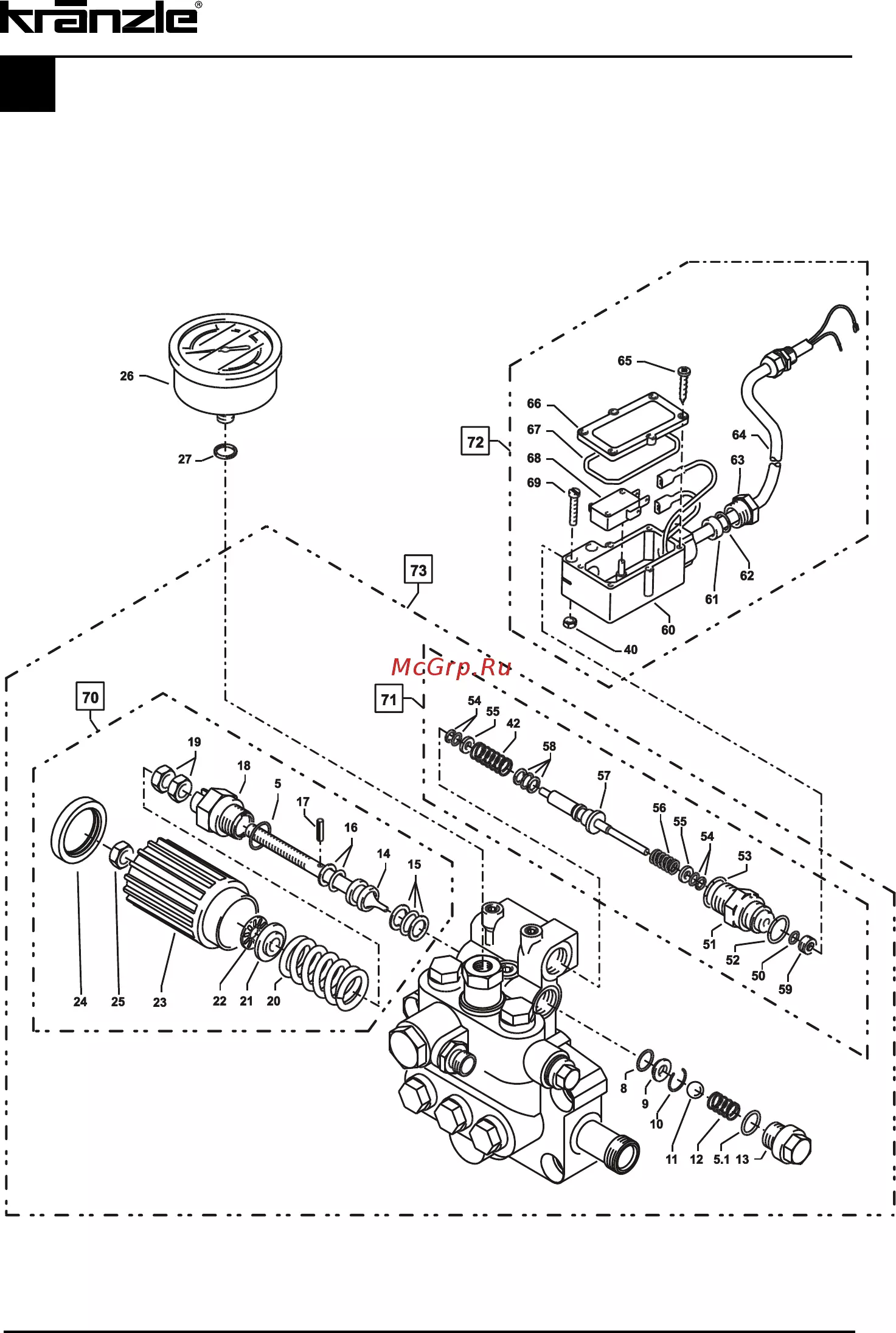

Корпус клапана для насоса AM, интегриров
Поз. Обозначение Шт. № для зак.
01 Ventilgehäuse AM- Pumpe 1 40.451 1
02 O- Ring 15 x 2 6 41.716
03 Ventile (grün) 6 41.715 1
04 O- Ring 16 x 2 6 13.150
05 Ventilstopfen 5 41.714
05.1 Ventilstopfen mit R1/ 4” IG 1 42.102
07 Innensechskantschraube M10 x 30 4 43.832
08 Sauganschluss R 3/8“ 1 43.825
09 Wasserfilter 1 41.046 2
10 Gummi Dichtring 1 41.047 1
11 Steckkupplung 1 41.047 2
12 O- Ring 1 41.047 3
13 Manschette 18 x 26 x 4/ 2 3 41.013
14 Backring 18 mm 6 41.014
15 O- Ring 3 40.026
16 Leckagering 18 mm 3 41.066
18 Gewebemanschette 18 x 26 x 5,5/ 3 3 41.013 1
20 Zwischenring 18 mm 3 41.015 2
21 Aluminium-Dichtring 2 13.275
23 Druckring 3 41.018
25 O-Ring 11 x 1,5 1 12.256
26 Edelstahlsitz Ø 7 1 14.118
27 Sprengring 1 13.147
28 Ermetonippel R1/ 4“ x 8 1 41.042
29 Kupferring 1 42.104
30 Dichtstopfen R1/ 4” mit Bund 1 42.103
31 Dichtstopfen M10 x 1 1 43.043
32 Dichtstopfen M 8 x 1 2 13.158
33 Ausgangsteil 1 40.522
34 Edelstahlkugel Ø10 1 12.122
35 Rückschlagfeder „K“ 1 14.120 1
37 O- Ring 18 x 2 1 43.446
38 Grundteil Eckventil R 3/8“ 1 46.600 1
39 Ventilnadel 1 46.601
40 Parbaks 6 mm 1 46.606
41 Führungsteil 1 46.602
42 Handrad 1 46.603
43 Schraube M 4x8 Messing 1 46.604
44 Saugzapfen M10x1 1 13.236
45 Chemieventil R 3/8“ kpl. 1 46.615
Reparatur-Sätze:
Reparatursatz Manschetten 18 mm 41.049 1
bestehend aus je
3 x Pos. 13; 6 x Pos. 14; 3 x Pos. 15; 3 x Pos. 23; 3 x Pos. 18
Reparatursatz Ventile für APG-Pumpe 41.748 1
bestehend aus je 6 x Pos. 2; 6 x Pos. 3; 6 x Pos. 4
