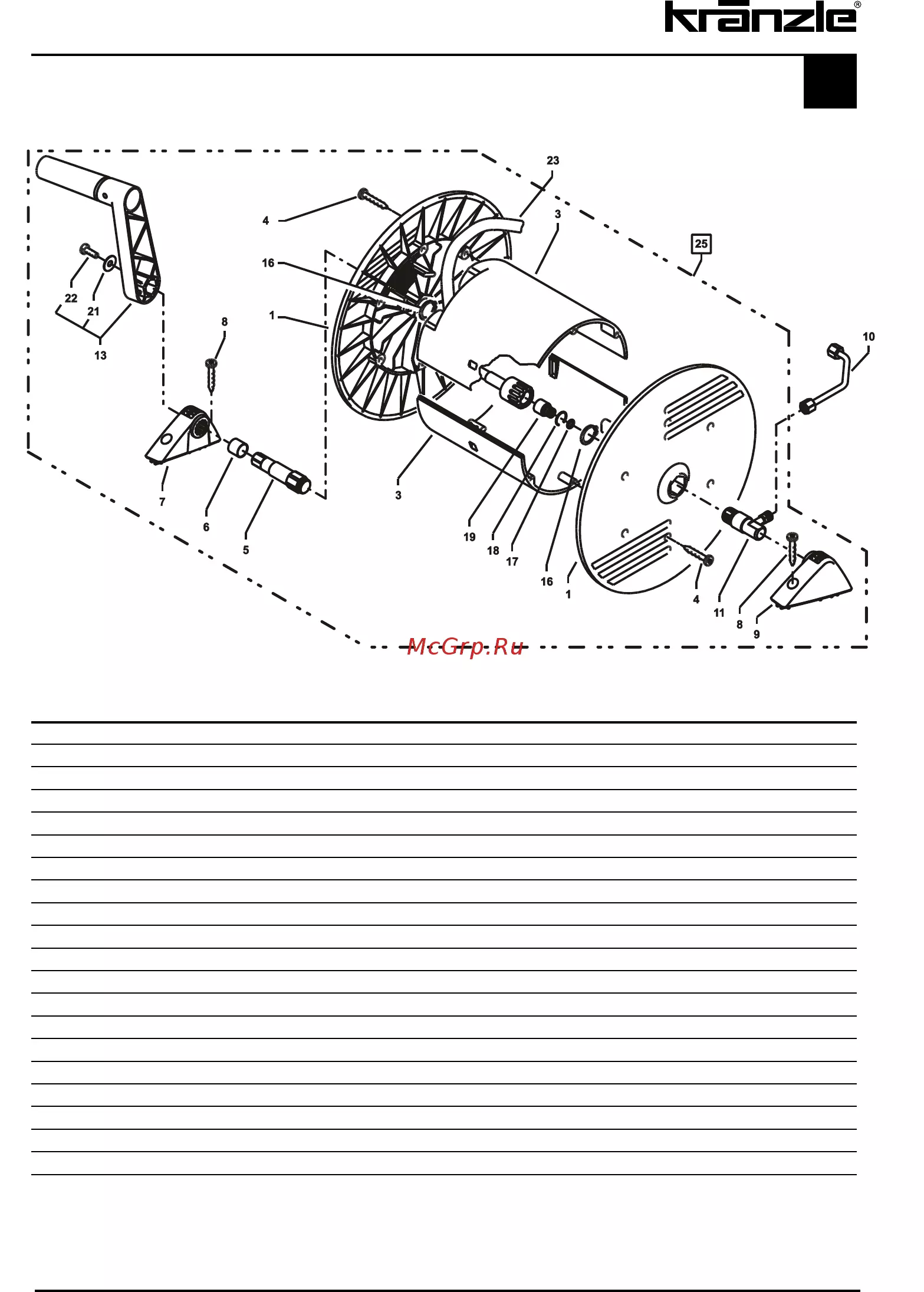

Шланговый барабан

Поз. Обозначение Шт. № для зак.

1 Seitenschale 2 46.201

3 Trommelteil 2 46.202

4 Kunststoffschraube 5,0 x 20 12 43.018

5 Antriebswelle 1 43.831

6 Abdeckhülse 1 43.823

7 Lagerklotz links 1 43.810

8 Schraube 6,0 x 30 4 43.423

9 Lagerklotz rechts 1 43.811

10 Verbindungsrohr 1 43.824

11 Welle Wasserführung 1 43.816

13 Handkurbel 1 40.320 0

16 Wellensicherungsring 22 mm 2 40.117

17 O-Ring 9,3 x 2,4 1 13.273

18 Sprengring 1 13.405

19 Drehnippel kpl. 1 13.406

21 Scheibe 5,3 1 50.152

22 Schraube M 5 x 14 1 40.536

23 Hochdruckschlauch 15m NW6 1 43.829

25 Шланговый барабан в комплекте, без шланга высокого давления 43.870
