![Thermex N 10 U [2/42] Комплект поставки](/img/pdf.png)
Thermex N 10 U [2/42] Комплект поставки
![Thermex N 10 U [2/42] Комплект поставки](/views2/1627159/page2/bg2.png)

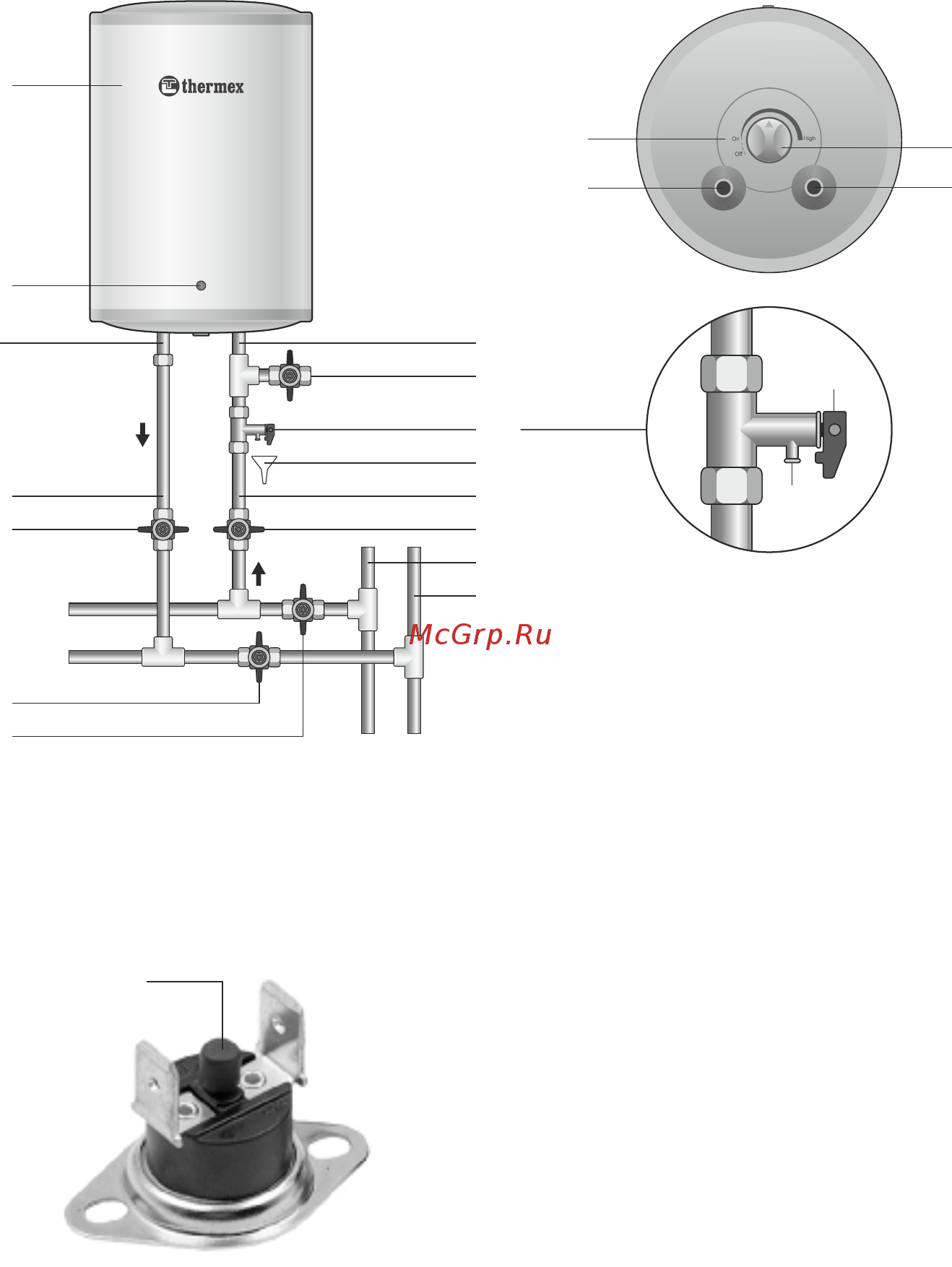

Рис. 1
Схема подключения и элементы управления.
2
3
4
5
8
9
14
12
13
10
9
11
Рис. 2
Расположение кнопки термовыключателя.
15
Внешний корпус ЭВН
Патрубок выпуска горячей воды (с
красным кольцом)
Патрубок подачи холодной воды (с
синим кольцом)
Сливной вентиль
Предохранительный клапан
Ручка предохранительного клапана
Выпускная труба предохранительного
клапана
Дренаж в канализацию
Подводка
Вентиль подачи холодной воды в ЭВН
Вентиль подачи горячей воды из ЭВН
Магистраль холодной воды
Магистраль горячей воды
Запорный вентиль горячей воды
Запорный вентиль холодной воды
Защитная крышка
Ручка регулировки температуры
Контрольная лампа
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
6
7
1
18
16
17
2
3
Уважаемый покупатель! Благодарим Вас за приобретение водонагревателя торговой марки
«Thermex». Наша компания желает Вам комфортного пользования нашими продуктами!
Перед первым использованием электрического накопительного водонагревате-
ля внимательно прочитайте настоящее руководство по эксплуатации и строго
придерживайтесь его рекомендаций.
Обратите внимание на важность правильного заполнения гарантийного талона торгующей
организацией! Срок гарантии исчисляется с даты продажи водонагревателя.
Осмотрите внешний вид изделия в присутствии представителя продавца на предмет обнару-
жения механических повреждений (вмятин, царапин и пр.). Механические дефекты, обнару-
женные дома, не будут считаться гарантийными!
Не устанавливайте и не включайте изделие в пожаро- взрывоопасных помещениях, с
агрессивными, кислотными средами.
Не включайте водонагреватель в сеть, не имеющую заземления!
О знаком «Внимание!»собо важные пункты отмечены
Настоящее руководство распространяется на водонагреватели Thermex модели N 10 O,
N 15 O. Полное наименование модели приобретенного Вами водонагревателя указано в
идентификационной табличке на корпусе водонагревателя.
Комплект поставки
Водонагреватель с УЗО (опционно) ......................1 шт.
Предохранительный клапан типа GP.....................1 шт.
Анкера..................................................................... 2 шт.
Руководство по эксплуатации................................ 1 шт.
Упаковка..................................................................1 шт.
Назначение
Водонагреватель (далее по тексту ) предназначен для обеспечения горячей водой ЭВН
бытовых и промышленных объектов, имеющих магистраль холодного водоснабжения с
необходимыми параметрами, указанными в таблице «Основные технические характеристи-
ки».
ЭВН должен эксплуатироваться в закрытых отапливаемых помещениях и не предназначен
для работы в непрерывно проточном режиме.
TX_IM_528_01
Нажать
3
RU
Содержание
- Руководство 1
- Комплект поставки 2
- Назначение 2
- Комплект поставки 3
- Назначение 3
- Описание и принцип действия 4
- Основные технические характеристики 4
- Указание мер безопасности 4
- Описание и принцип действия 5
- Основные технические характеристики 5
- Указание мер безопасности 5
- Подключение к водопроводу 6
- Подключение к электросети 6
- Размещение и установка 6
- Установка и подключение 6
- Подключение к водопроводу 7
- Подключение к электросети 7
- Размещение и установка 7
- Установка и подключение 7
- Возможные неисправности и методы их устранения 8
- Транспортировка и хранение электроводонагревателей 8
- Эксплуатация и техническое обслуживание 8
- Возможные неисправности и методы их устранения 9
- Транспортировка и хранение электроводонагревателей 9
- Эксплуатация и техническое обслуживание 9
- Гарантия изготовителя 10
- Сведения об изготовителе 10
- Утилизация 10
- Гарантия изготовителя 11
- Сведения об изготовителе 11
- Утилизация 11
- Intended use 12
- Standard delivery 12
- Intended use 13
- Standard delivery 13
- Description and functioning 14
- Main technical specifications 14
- Safety precautions 14
- Description and functioning 15
- Main technical specifications 15
- Safety precautions 15
- Electrical installation 16
- Installation and connection 16
- Location and installation 16
- Maintenance 16
- Operation and maintenance 16
- Water connection 16
- Electrical installation 17
- Installation and connection 17
- Location and installation 17
- Maintenance 17
- Operation and maintenance 17
- Water connection 17
- Disposal 18
- Manufacturer s warranty 18
- Possible malfunctions and methods of their elimination 18
- Transportation and storage of electric water heaters 18
- Disposal 19
- Manufacturer s warranty 19
- Possible malfunctions and methods of their elimination 19
- Transportation and storage of electric water heaters 19
- About the manufacturer 20
- About the manufacturer 21
- Зазначення заходів безпеки 22
- Комплект постачання 22
- Основні технічні характеристики 22
- Призначення 22
- Зазначення заходів безпеки 23
- Комплект постачання 23
- Основні технічні характеристики 23
- Призначення 23
- Опис і принцип дії 24
- Підключення до водопроводу 24
- Розміщення і установка 24
- Установка і підключення 24
- Опис і принцип дії 25
- Підключення до водопроводу 25
- Розміщення і установка 25
- Установка і підключення 25
- Експлуатація і технічне обслуговування 26
- Можливі несправності та методи їх усунення 26
- Підключення до електромережі 26
- Технічне обслуговування то 26
- Експлуатація і технічне обслуговування 27
- Можливі несправності та методи їх усунення 27
- Підключення до електромережі 27
- Технічне обслуговування то 27
- Відомості про виробника 28
- Гарантія виробника 28
- Транспортування та зберігання електроводонагрівачів 28
- Утилізація 28
- Відомості про виробника 29
- Гарантія виробника 29
- Транспортування та зберігання електроводонагрівачів 29
- Утилізація 29
- Жеткізілім жиынтығы 32
- Негізгі техникалық сипаттамалары 32
- Тағайындалуы 32
- Қауіпсіздік шараларының нұсқауы 32
- Жеткізілім жиынтығы 33
- Негізгі техникалық сипаттамалары 33
- Тағайындалуы 33
- Қауіпсіздік шараларының нұсқауы 33
- Орналастыру жəне орнату 34
- Орнату жəне қосу 34
- Сипаты жəне əрекет принципі 34
- Су құбырына қосу 34
- Орналастыру жəне орнату 35
- Орнату жəне қосу 35
- Сипаты жəне əрекет принципі 35
- Су құбырына қосу 35
- Пайдалану жəне техникалық қызмет көрсету 36
- Техникалық қызмет көрсету тқк 36
- Ықтимал ақаулар жəне оларды жою əдістері 36
- Электр желісіне қосу 36
- Пайдалану жəне техникалық қызмет көрсету 37
- Техникалық қызмет көрсету тқк 37
- Ықтимал ақаулар жəне оларды жою əдістері 37
- Электр желісіне қосу 37
- Дайындаушының кепілдіктері 38
- Кəдеге жарату 38
- Элеткрлік сужылытқыштарын тасымалдау жəне сақтау 38
- Дайындаушының кепілдіктері 39
- Кəдеге жарату 39
- Элеткрлік сужылытқыштарын тасымалдау жəне сақтау 39
- Дайындаушы туралы мəліметтер 40
- Дайындаушы туралы мəліметтер 41
- Stamp of dealer 42
- Гарантийные талоны warranty certificates гарантійні талони 42
- Дата продажи date of sale дата продажу сату күні 42
- Кепілдік талондары 42
- Модель model модель үлгі 42
- Отметка о продаже note of sale примітка продажу 42
- Печатка фірми продавця сатушы фирманың мөрі 42
- Печать фирмы продавца 42
- Подпись покупателя customer signature підпис покупця сатып алушының қолы 42
- Сату туралы белгі 42
- Сервисный центр указанный фирмой продавцом service center indicated by dealer сервісний центр зазначений фірмою продавцем сатушы фирма көрсеткен сервистік орталық 42
- Серийный nr seriei серійний сериялық 42
- Фирма продавец dealer фірма продавець сатушы фирма 42
