Триммеры с верхним расположением двигателя имеют следующие преимущества перед тримме-

рами с нижним расположением двигателя.

Двигатель максимально удален из области реза и, тем самым, защищен от попадания воды (росы),

которая может находиться на траве.

Обеспечено распределение веса по длине триммера, что делает его эксплуатацию более удобной и

менее утомительной, особенно при использовании плечевого ремня.

Для передачи вращательного движения двигателя на режущую головку, непосредственно обеспе-

чивающую скашивание травы, триммеры с верхним расположением двигателя имеют штангу. Штанга

состоит из внешней трубы, гибкого вала (который, собственно, и вращается) и центрирующих вал в

трубе вставок (или вставки). Для обеспечения плоскости реза параллельно поверхности земли, в

данном триммере используется изогнутая штанга. Для облегчения транспортировки и хранения она

сделана разъемной, состоящей из двух секций.

Двигатель и верхняя штанга

Триммер имеет коллекторный электрический двигатель мощностью 900 Вт, обеспечивающий 7200

об/мин без нагрузки, оснащенный температурным реле, предохраняющим двигатель от перегрева при

чрезмерной нагрузке.

Вал ротора непосредственно соединен с гибким валом верхней штанги 5 (см. рис.1), имеющим нако-

нечник типа «квадрат». Двигатель расположен в корпусе с задней ручкой 9, в котором также зафикси-

рована верхняя штанга и установлен выключатель 14.

На верхней штанге крепится передняя ручка 13 и кольцо ремня с держателем 7, в который может

вставляться карабин плечевого ремня 15.

На свободном конце штанги установлен стыковочный узел 3, имеющий фигурный винт 2, для соеди-

нения и фиксации с нижней штангой 4.

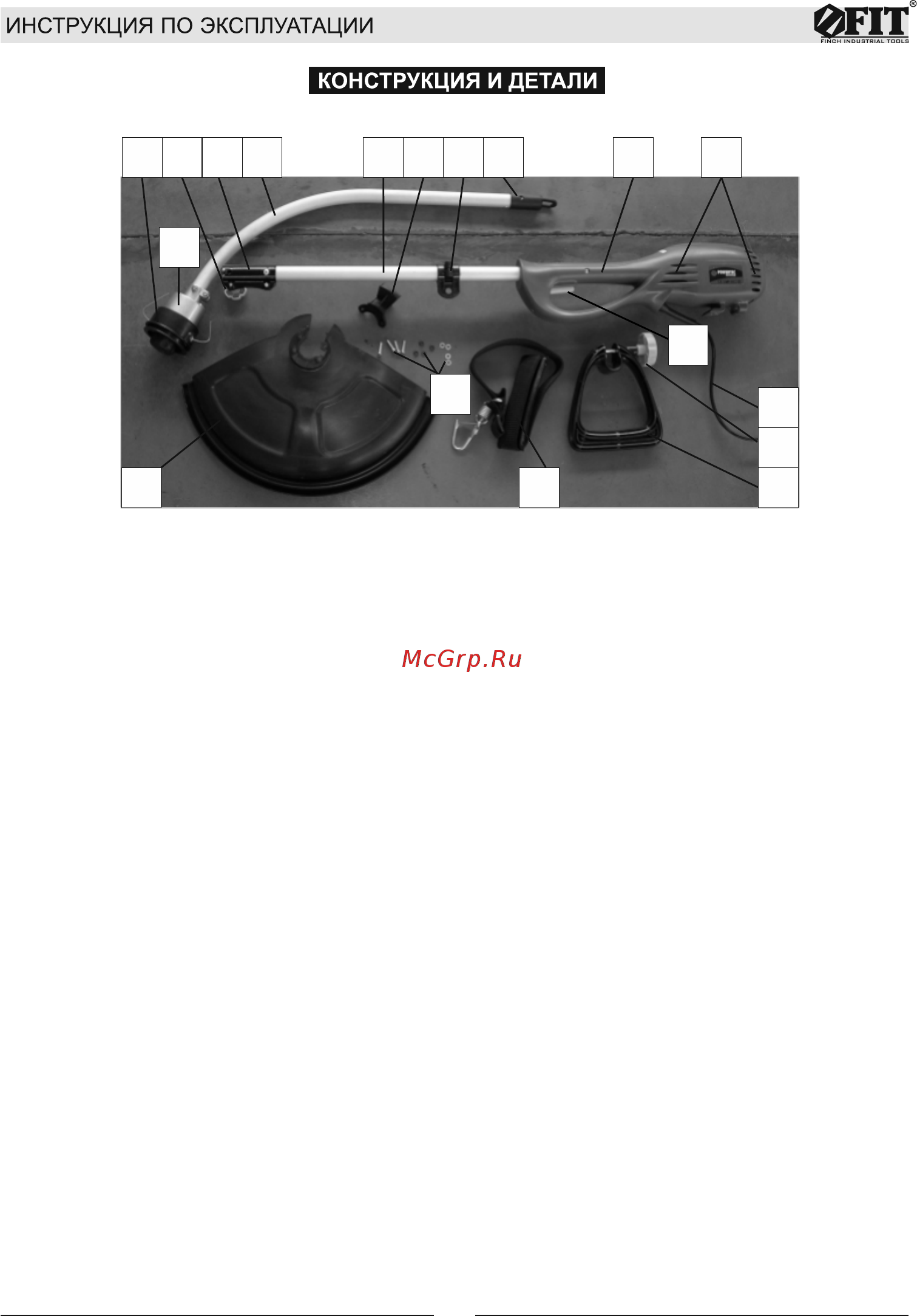

Конструктивные особенности

1. Режущая головка 10. Вентиляционные прорези

2. Фигурный винт 11. Электрический кабель

3. Стыковочный узел 12. Гайка с болтом передней ручки

4. Нижняя штанга 13. Передняя ручка

5. Верхняя штанга 14. Выключатель

6. Вставка кожуха 15. Плечевой ремень

7. Кольцо ремня с держателем 16. Крепеж защитного кожуха

8. Заглушка нижней штанги 17. Защитный кожух

9. Задняя ручка 18. Корпус шпинделя

Органы управления и защитные устройства

Рис. 1
