ПОДГОТОВКА К РАБОТЕ
Внимание!
· Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для
которых они предназначены.
· Использование изделия для других операций и в иных целях, чрезмерная перегрузка или непре-
рывная работа свыше 20 минут может привести к его выходу из строя.
· Ознакомьтесь с предыдущими разделами и выполняйте изложенные в них требования.
· Перед проведением работ по подготовке триммера проверьте, что он отключен от электросети.
Сборка
Распаковка
1. Распакуйте изделие и произведите осмотр комплекта поставки на предмет отсутствия внешних
механических повреждений.
0
2. Внимание! Если при транспортировке температура окружающей среды была ниже +10 С, перед
дальнейшими операциями необходимо выдержать изделие в помещении с температурой от +5 до
0
+30 С и относительной влажностью не выше 80% не менее четырех часов. В случае образования
конденсата на узлах и деталях изделия, его эксплуатация или дальнейшая подготовка к работе запре-
щена вплоть до полного высыхания конденсата.
Установка защитного кожуха
Внимание!
· Запрещена эксплуатация триммера без защитного кожуха.
· Перед проведением работ, связанных со сборкой, про-
веркой функционирования и обслуживанием триммера, убеди-
тесь, что кабель 11 (см. рис.1) отключен от электрической сети.
· Перед проведением работ, связанных со сборкой и обслу-
живанием триммера, убедитесь, что установлен защитный
чехол ножа 4.6 (см. рис.4).
1. Расположите нижнюю штангу 4 (см. рис.1) на ровной гори-
зонтальной поверхности режущей головкой вниз.
2. Вставьте защитный кожух 17 в штангу. Сориентируйте
защитный кожух 4.2 на корпусе шпинделя 4.3 так, как
показано на рис.4. Совместите отверстия кожуха с
резьбовыми отверстиями корпуса шпинделя и при-
винтите кожух и вставку кожуха 6 (см. рис.1 и рис.4,
поз.4.4) крепежом 16 (см. рис.1 и рис.4, поз.4.5).
3. Убедитесь в правильности и надежности уста-
новки защитного кожуха и его вставки.
Установка передней ручки
Внимание!
· Запрещена эксплуатация триммера без пере-
дней ручки.
· Перед проведением работ, связанных со сбор-
кой, проверкой функционирования и обслуживанием
триммера, убедитесь, что кабель 11(см. рис.1) отключен от электрической сети.
1. Отвинтите гайку передней ручки 12 и выньте ее болт.
2. Вставьте переднюю ручку 5.3 (см. рис.5) в верхнюю штангу 5.2, вставьте в ручку снизу (см. рис.5)
болт 5.4 и рукой надежно закрутите гайку 5.5.
Соединение верхней и нижней штанги
Внимание!
· Запрещена эксплуатация триммера без защитного кожуха и передней ручки.
· Перед проведением работ, связанных со сборкой, проверкой функционирования и обслужива-
нием триммера, убедитесь, что кабель 11(см. рис.1) отключен от электрической сети.
· Перед проведением работ, связанных со сборкой и обслуживанием триммера, убедитесь, что
установлен защитный чехол ножа 4.6 (см. рис.4).
1. Положите верхнюю штангу 5 (см. рис.1) с двигателем на ровную горизонтальную поверхность так,
как показано на рис.5. Немного вывинтите фигурный винт 5.1 стыковочного узла.
2. Снимите заглушку 8 (см. рис.1) с нижней штанги 4 и вставьте штангу в стыковочный узел 3,
9
5.2
5.4
5.3
5.5
5.6
5.1
5.8
5.7
Рис.5

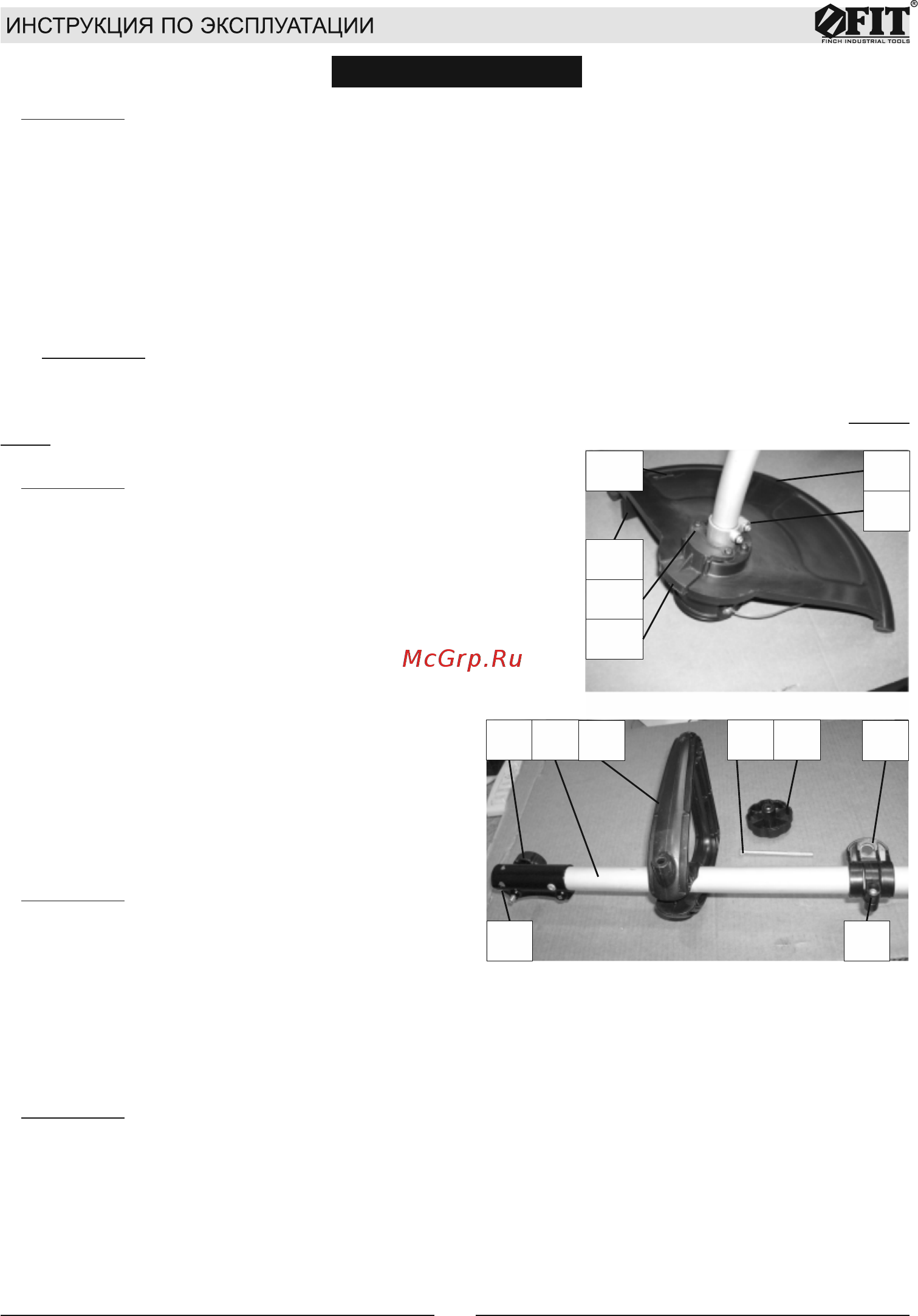

4.2
4.3
4.5
4.1
4.4
4.6
Рис.4
