Нижняя штанга

Нижняя штанга 4 (см. рис.1) имеет транспортную заглушку 8 и подпружиненную кнопку для пра-

вильной взаимной ориентации штанг при состыковке. С противоположной стороны на штанге уста-

новлен шпиндель 18. Гибкий вал нижней штанги имеет наконечник типа «квадрат» для стыковки с

переходником гибкого вала верхней штанги. С другой стороны гибкий вал соединен с валом шпин-

деля, на который установлен шпулькодержатель режущей головки 1. Кроме того, на корпус шпинделя

устанавливается защитный кожух 17 с вставкой 6.

Защитный кожух

Защитный кожух 17 (см. рис.1) обеспечивает безопасность работы при эксплуатации триммера.

Кожух имеет нож для обрезки лески при ее обновлении.

Режущая головка

Сменная режущая головка 1 (см. рис.1) предназначена для скашивания и выравнивания травы

высотой до 20см. Она устанавливается на вал шпинделя 2.8 (см. рис.2), который входит в состав шпин-

деля 2.5. Головка состоит из шпульки 2.1, намотанной на нее строго в определенном направлении

лески 2.3, шпулькодержателя 2.4, пружины 2.7 и фигурного винта 2.9. Шпулькодержатель жестко уста-

новлен на шпинделе, винт 2.9 вворачивается в резьбовое отверстие шпинделя, а шпулька может пере-

мещаться вдоль его оси. Шпулькодержатель и шпулька имеют специальные выступы, благодаря

которым в исходном (рабочем) положении шпулькодержатель и шпулька сцеплены. Если нажать на

винт и, тем самым, на шпульку (преодолевая усилие пружины 2.7), то на некоторое время шпулька

выходит из зацепления со шпулькодержателем.

Когда двигатель и, следовательно, режущая головка

вращаются, именно в это время происходит удли-

нение и обновление рабочих (свободных) кусков

лески. Если винт отпустить, то шпулька возвраща-

ется в исходное положение. Режущие головки подо-

бной конструкции называются «полуавтомат»,

поскольку позволяют обновлять изношенную и/или

укоротившуюся рабочую часть лески непосре-

дственно в процессе работы.

Передняя ручка и плечевой ремень

Передняя ручка 13 (см. рис.1) предназначена для

управления триммером в процессе работы. Она

устанавливается на верхней штанге 5 и фиксиру-

ется фигурной гайкой с болтом 12, которые позво-

ляют регулировать положение ручки на триммере.

Плечевой ремень обеспечивает более комфор-

тную и легкую эксплуатацию триммера, поскольку переносит большую часть его веса на плечо работ-

ника. Карабин ремня пристегивается к кольцу с держателем 7. Положение кольца может регулиро-

ваться перемещением держателя вдоль штанги.

2.1

2.4

2.3

2.2

2.5

2.6

2.11

2.7

2.10

2.8

2.9

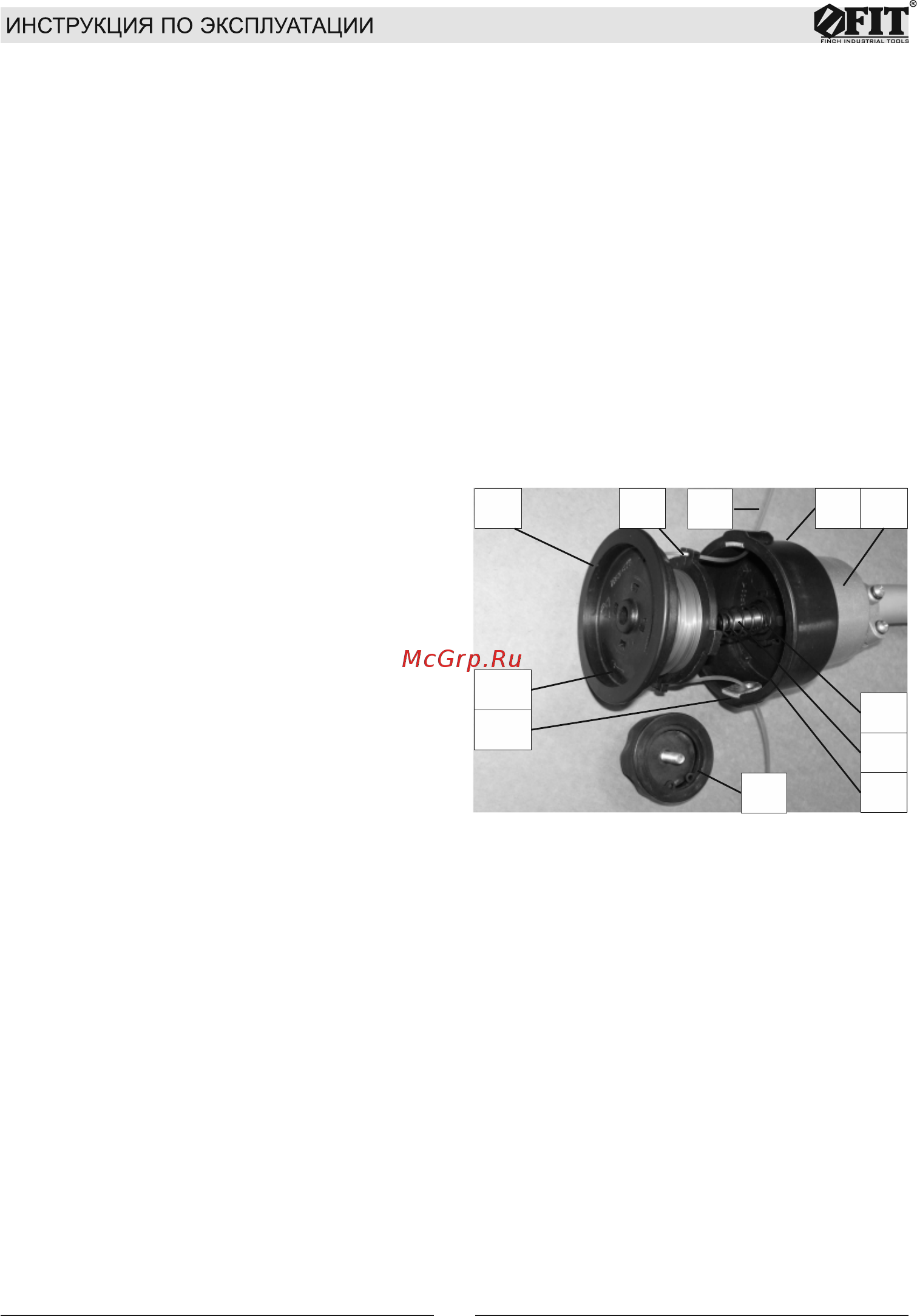

Рис.2
