11. ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ
СХЕМЫ

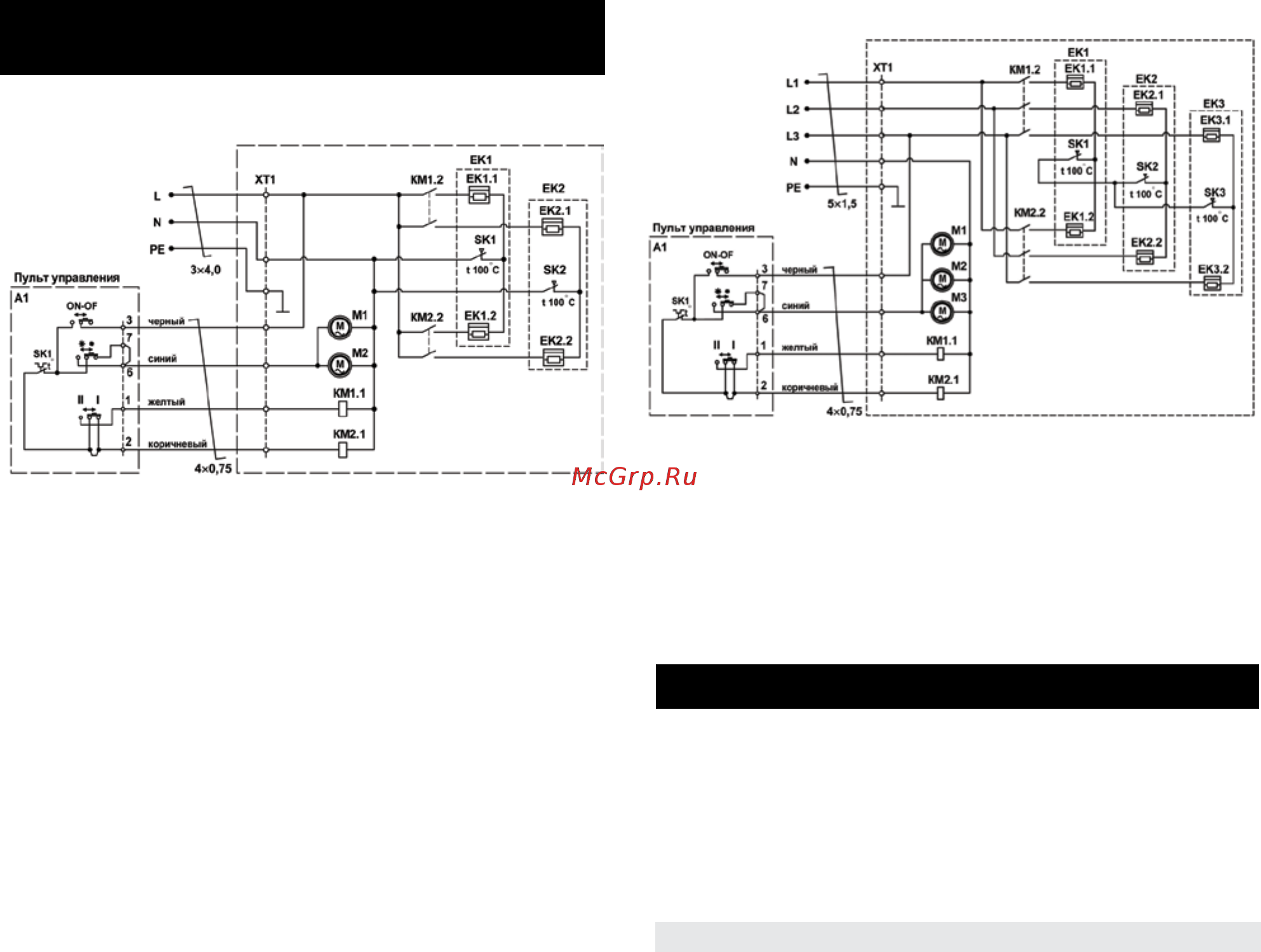

Модели THC WS1 6M, THC WS2 6M AERO
Модели THC WS1 9M, THC WS2 9M AERO
A1 - пульт управления;
EK1/EK2 - нагревательные элементы;
KM1/KM2 - магнитные пускатели;
М1/М2 - электродвигатели вентилятора;
SK1/SK2 - термоограничители;
XT1 - клеммная колодка
A1 - пульт управления;
EK1/EK2/EK3 - нагревательные элементы;
KM1/KM2 - магнитные пускатели;
М1/М2/M3 - электродвигатели вентилятора;
SK1/SK2/SK3 - термоограничители;
XT1 - клеммная колодка
Рис. 9
Рис. 10
12. УТИЛИЗАЦИЯ
По окончании срока службы тепловентилятор следует утилизировать
в соответствии с нормами, правилами и способами, действующими в
месте утилизации. Подробную информацию по утилизации тепло-
вентилятора Вы можете получить у представителя местного органа
власти. Срок службы прибора указан в гарантийном талоне.
