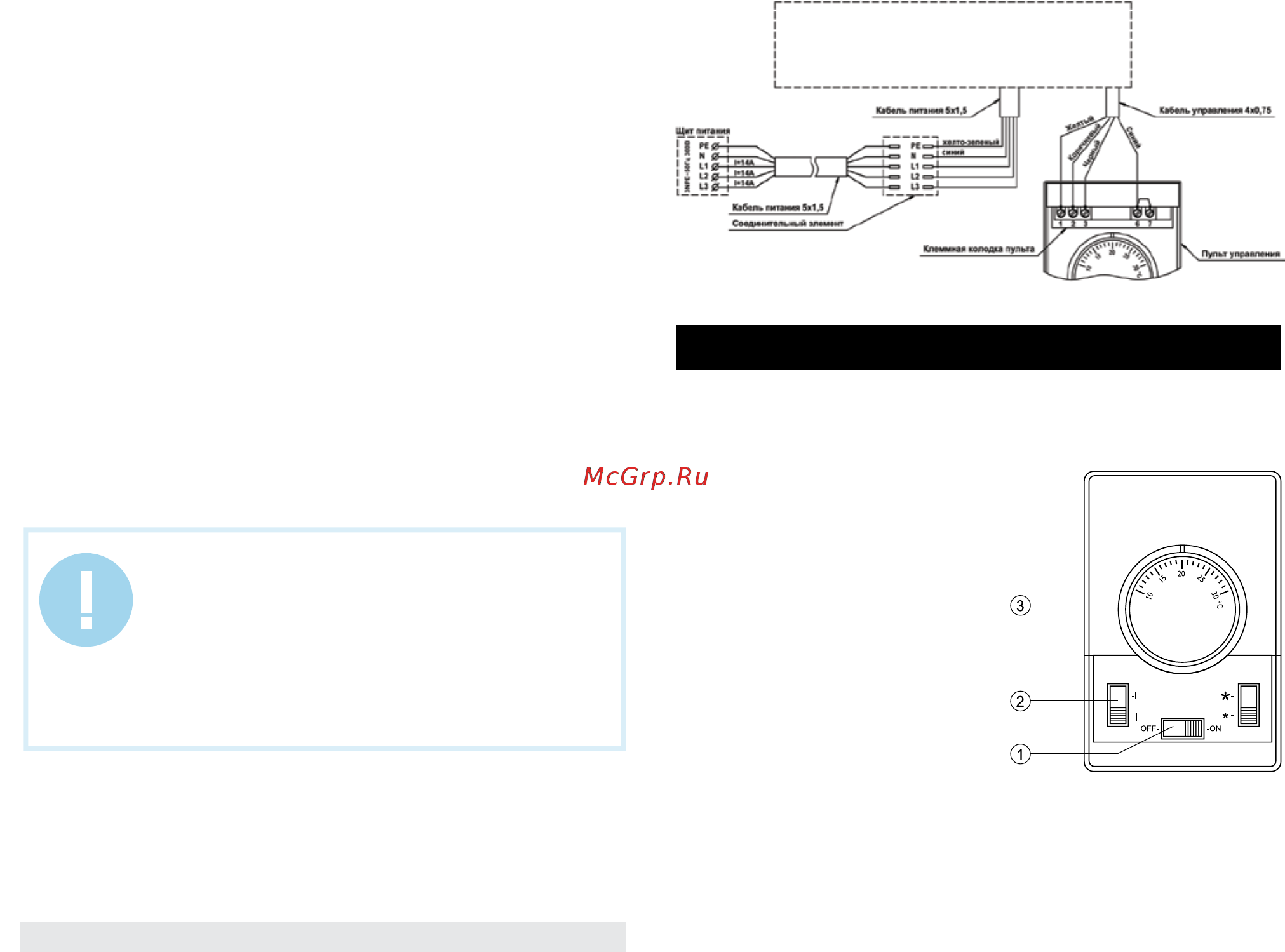

7. УПРАВЛЕНИЕ ТЕПЛОВОЙ ЗАВЕСОЙ
Модели THC WS1 9M, THC WS2 9M AERO
1. Завеса рассчитана на подключение стационарно к электрической
сети переменного тока с трёхфазным напряжением 380В (допустимые
колебания напряжения от 342В до 418В)и контуром заземления
2. Перед подключением завесы к электрической сети необходимо
произвести подключения выносного пульта управления, для этого не-
обходимо:
- отвернуть винт на пульте управления;
- снять верхнюю крышку и панель пульта;
- закрепить пульт на стене;
- подключить к клеммной колодке пульта кабель управления, выве-
денный из завесы, в соответствии со схемой, указанной на рис. 6 и на
корпусе завесы;
- установить панель и верхнюю крышку (инструкция по установке пуль-
та и комплект крепежа прилагаются).
3. Подключение к стационарной электросети производится в соответ-
ствии со схемой, указанной на рис. 6 и на корпусе завесы.
4. Жилы кабеля, идущего от источника питания необходимо соединить
с жилами силового кабеля, выведенного из корпуса завесы с помощью
клеммной колодки или специальных соединительных зажимов, обеспе-
чивающих надежную изоляцию и фиксацию проводов (в комплект по-
ставки не входят).
ВНИМАНИЕ!
Электрический провод, подводимый к розетке от
щита питания должен иметь сечение жилы не менее
1,5 мм
2
(для медного провода).
2. В щите питания должен быть установлен трёхфаз
-
ный автоматический выключатель, рассчитанный на
номинальный ток 16А, для защиты электропроводки
от перегрузок.
Выносной пульт управления для моделей THC WS1 6M, THC
WS1 9M, THC WS2 6M AERO, THC WS2 9M AERO
1. Выключатель вентилятора.
Используется для включения/вы-
ключения электродвигателя венти-
лятора.
2. Выключатель режимов мощно-
сти нагрева.
Используется для выбора следую-
щих режимов мощности нагрева:
режим низкой мощности нагрева
(«I»), режим высокой мощности на-
грева («II»).
3. Ручка терморегулятора.
Используется для установки жела-
емой температуры.
Рис. 7
Рис. 6
www.timberk.com • тепловая завеса
8
