ВНИМАНИЕ!
Все работы по подключению тепловой завесы произ-
водить только при полном снятии напряжения пита-
ния.
Модели THC WS1 6M, THC WS2 6M AERO
1. Тепловая завеса рассчитана на подключение стационарно к элек-
трической сети переменного тока с однофазным напряжением 220В
(допустимые колебания напряжения от 198В до 242В) и контуром за-
земления.
2. Перед подключением завесы к электрической сети необходимо
произвести подключения выносного пульта управления, для этого не-
обходимо:
- отвернуть винт на пульте управления,
- снять верхнюю крышку и панель пульта,
- закрепить пульт на стене,
- подключить к клеммной колодке пульта кабель управления, выведен-
ный из завесы, в соответствии со схемой, указанной на рис. 5 и на
корпусе завесы.
- установить панель и верхнюю крышку (инструкция по установке пуль-
та и комплект крепежа прилагаются).
ВНИМАНИЕ!
Пульт управления должен располагаться вне зоны
воздушного потока завесы, иначе работа терморегу
-
лятора будет зависеть от температуры воздушного
потока.
Работы по подключению пульта производить до
подключения завесы к стационарной электросети,
иначе кабель управления будет находиться под на
-
пряжением.
3. Подключение к стационарной электросети производится в соответ-
ствии со схемой, указанной на рис. 5 и на корпусе завесы.
4. Жилы кабеля, идущего от источника питания необходимо соединить
с жилами силового кабеля, выведенного из корпуса завесы с помощью
клеммной колодки или специальных соединительных зажимов, обеспе-
чивающих надежную изоляцию и фиксацию проводов (в комплект по-
ставки не входят).

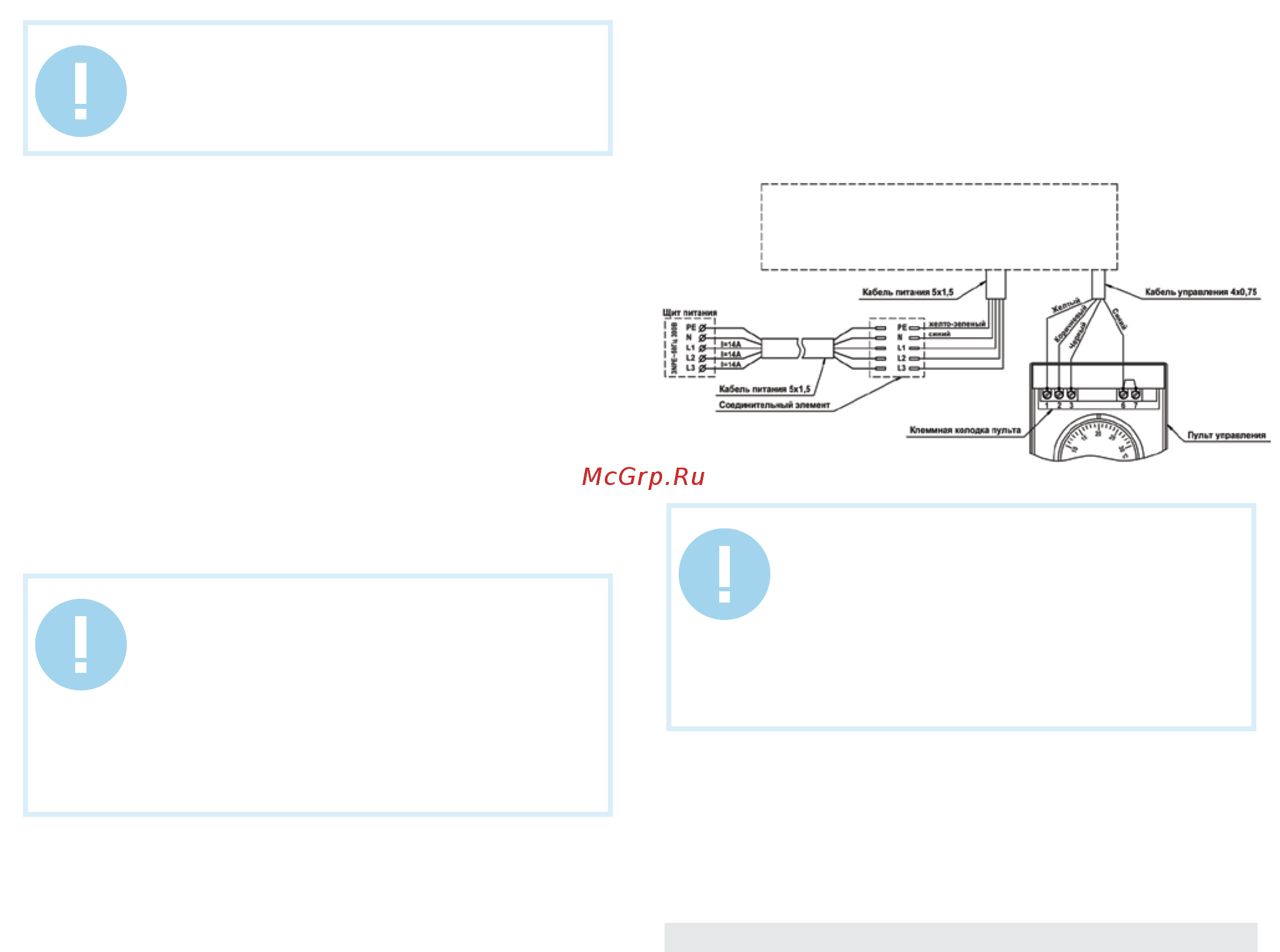

Рис. 5
ВНИМАНИЕ!
1. Электрический провод, подводимый к завесе от
щита питания должен иметь сечение жилы не менее
4,0 мм2 (для медного провода).
2. В щите питания должен быть установлен авто
-
матический выключатель, рассчитанный на номи-
нальный ток 32А, для защиты электропроводки от
перегрузок.
