SWP475/577
6. Вводвэксплуатацию
6.1 Монтажзажимов(«SWP475»)
1
2

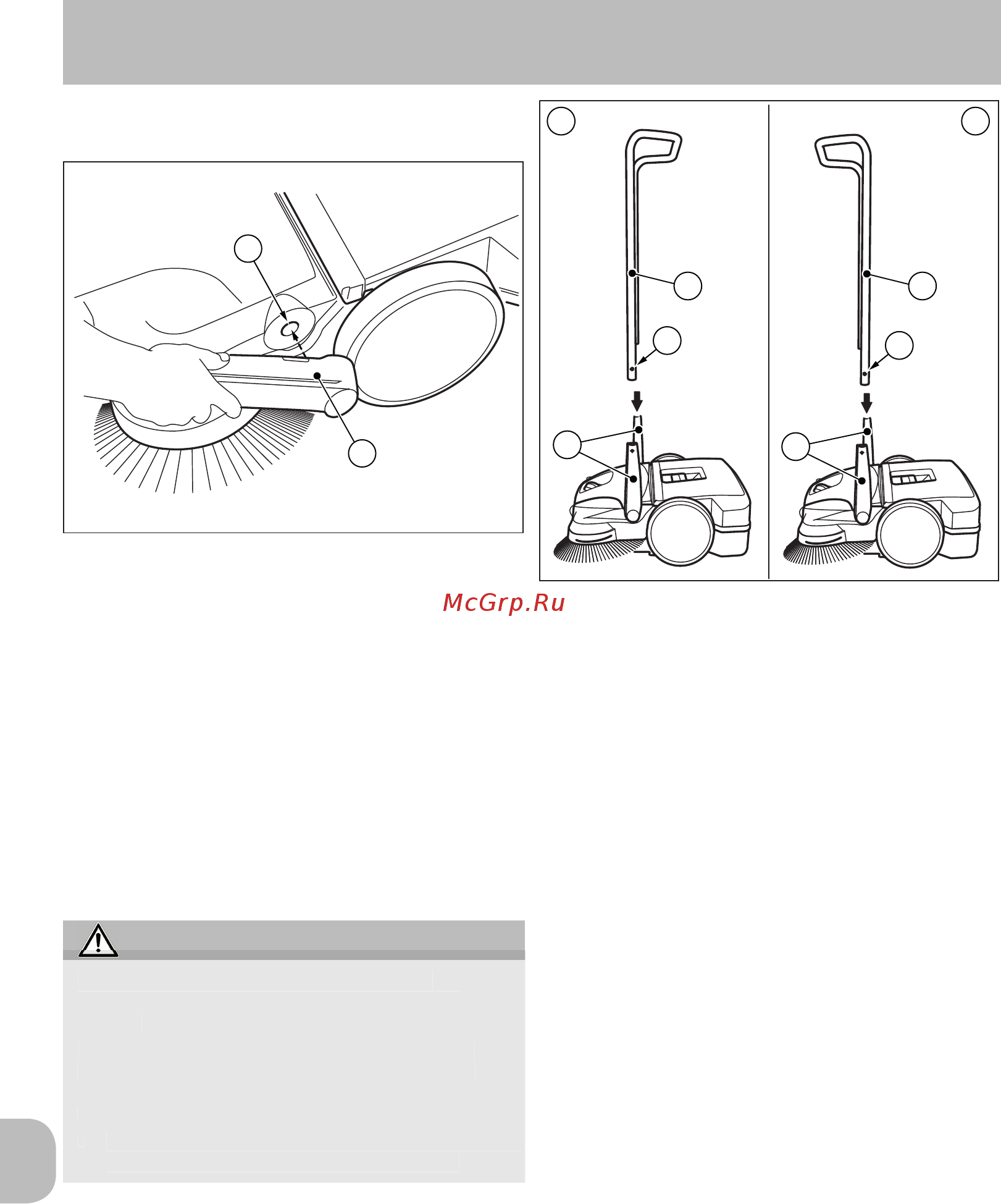

Рис.7:Монтажзажимов(«SWP475»)
При доставке оба зажима (1) и дугообразная
ручка имеются в наличии в виде отдельных
частей.
1. Установите зажимы (1) в то положение,
которое отображено на рисунке 7.
2. Вставьте зажимы в таком положении
в предусмотренное для них гнездо
(2), расположенное на подметальном
устройстве. Для этого возможно понадобится
слегка ударить по зажимам.
» Обратите внимание на то, что при фиксации
зажимов на устройстве раздается щелчок.
6.2 Монтаждугообразнойручки
ОСТОРОЖНО
Существуетопасностьполучения
травмыиз-западениядугообразной
ручки!
Из-за падения дугообразной ручки поль-
зователям или другим лицам могут быть
нанесены легкие повреждения, как то:
защемление пальцев или гематомы.
• При переносе устройства держите его так,
чтобы дугообразная ручка не упала.
Дугообразнаяручкаподметальных
устройств«SWP577»
Дугообразную ручку можно установить на
два уровня высоты (А) и (В), в соответствии с
ростом пользователя.
» (A): низкий уровень
» (В): высокий уровень
ОСТОРОЖНО
Существуетопасностьполучения
травмыиз-западениядугообразной
ручки!
Из-за падения дугообразной ручки поль-
зователям или другим лицам могут быть
нанесены легкие повреждения, как то:
защемление пальцев или гематомы.
•
При переносе устройства держите его так,
чтобы дугообразная ручка не упала.
1
A B
2
3
1
2
3
Рис.8:Монтаждугообразнойручки
1. Поверните зажимы (1) в вертикальное
положение.
2. Нажмите на пружинные фиксаторы
(3), расположенные по обе стороны
дугообразной ручки.
3. Вставьте дугообразную ручку (2)
одновременно в два зажима.
» Для этого дугообразную ручку
подметальных устройство «SWP 577»
необходимо раздвинуть примерно на 10 см
и вставить в зажимы.
4. Вводите дугообразную ручку (2) в зажимы
до тех пор, пока пружинные фиксаторы не
