SWP 475 / 577
Сборкаиработа
4. Сборкаиработа

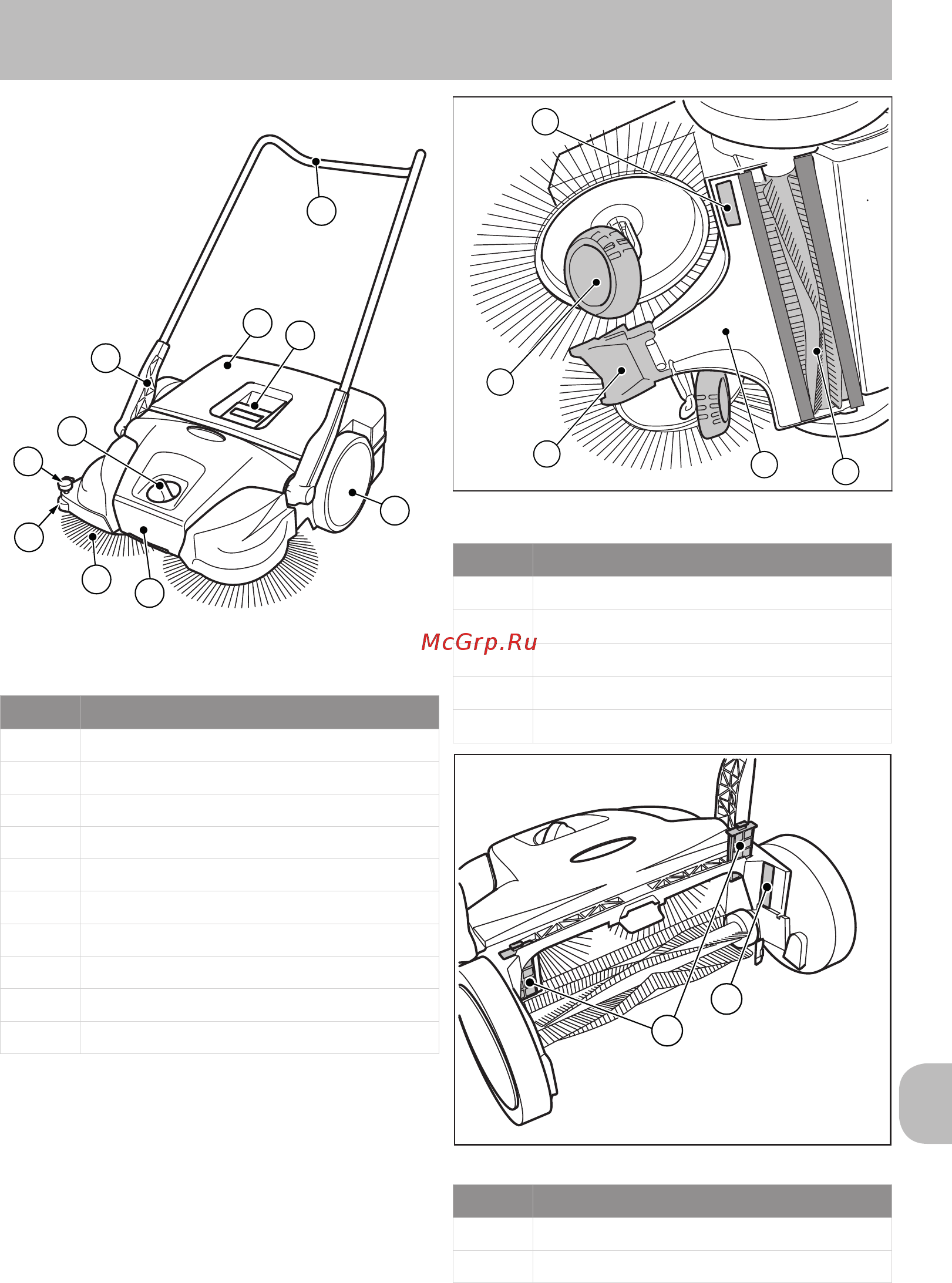

Рис.1:Обзоркомпонентов1
Поз. № Компонент
1 Дугообразная ручка
2 Бункер
3 Ручка бункера
4 Регулировка высоты конических щеток
5 Ручка корпуса
6 Коническая щетка
7 Боковой направляющий ролик
8 Прижим («SWP 577»)
9 Рабочее колесо
10 Зажим
Устройство двигается путем толкания
за дугообразную ручку (1). Во время его
движения конические щетки (6) направляют
смёт с помощью язычка (13) к бункеру (2).
Цилиндрическая щетка для мелкого смёта (11)
направляет остатки смёта в бункер (2).
2
3
4
6
9
1
5
7
8
10
14
13
12
11
15
Рис.2:Обзоркомпонентов2
Поз. № Компонент
11 Цилиндрическая щетка для мелкого смёта
12 Наклонное колесо
13 Язычок
14 Пластина
15 Заводская табличка ( «SWP 475»)
16
17
Рис.3:Обзоркомпонентов3
Поз. № Компонент
16 Пылезадерживающий фильтр («SWP 577»)
17 Заводская табличка («SWP 577»)
