проверке выявится, что масло загустело, стало более тяжелым и мутным, значит смазка гибкого
вала прошла через головку, и уплотнение следует заменить. Выполнить процедуры по пункту 7
для замены уплотнения.
7. Для выполнения технического обслуживания:
- промыть части растворителем и вытереть насухо.
- проверить подшипники, уплотнения и шестигранный хвостовик. Если при проверке
выяснится, что сма
зка гибкого вала проходит через головку, масляное уплотнение
следует заменить. При замене уплотнений устанавливать их задними поверхностями
друг к другу (неопреновые уплотнительные губки должны смотреть в противоположные
стороны).
- функция уплотнений – предотвращать вытекание масла из головки и смазывать гибкий
вал. Работать осторожно, чтобы не повредить полированную поверхность при замене
уплотнения. После сня
тия уплотнений заменить их.
- заполнить полость крышки светлым маслом, не образующим пены, марки SAE40 или
аналогичным.
- нанести смазку до установки масляного уплотнения. Закрутить и вытереть избыток
смазки. Важно плотно соединить все части, чтобы избежать попадания воды и цемента в
соединения.
8. После технического обслуживания все компоненты должны быть установлены на место.
9. Каждые 12 ме
сяцев или чаще, в зависимости от условий эксплуатации, официальному дилеру
рекомендуется проводить проверки.
9.1 ХРАНЕНИЕ
ХРАНИТЬ ДВИГАТЕЛЬЫ AVMU В ЧИСТОМ, СУХОМ МЕСТЕ, В ЗАЩИЩЕННОЙ ЗОНЕ, ЕСЛИ ОНИ НЕ
БУДУТ ИСПОЛЬЗОВАТЬСЯ В ТЕЧЕНИЕ ДЛИТЕЛЬНОГО ВРЕМЕНИ.
9.2 ТРАНСПОРТИРОВКА
При перевозке в транспортных средствах убедитесь, что оборудование надежно закреплено, не будет
скользить, переворачиваться или ударяться.

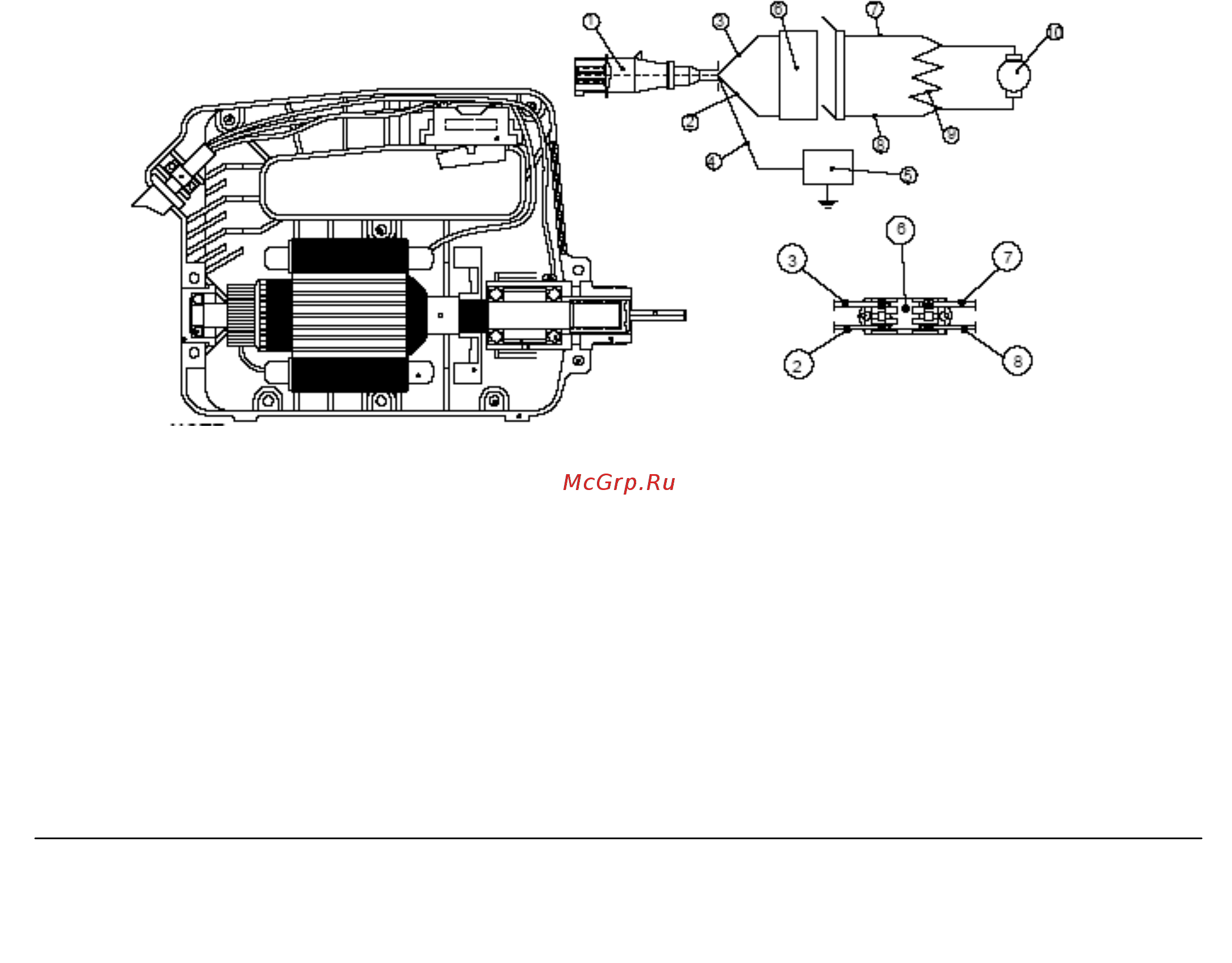

10 ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
ПРИМЕЧАНИЕ:
Вс
е кабели должны быть правильно установлены в корпусе до того, как будут закрыты обе половины.
1.ВИЛКА
2. КАБЕЛЬ ВЫКЛЮЧАТЕЛЯ, СЕЧЕНИЕ 1,5 MM
2
3. КАБЕЛЬ ВЫКЛЮЧАТЕЛЯ, СЕЧЕНИЕ 1,5 MM
2
4. ЗАЗЕМЛЮЯЩИЙ КАБЕЛЬ (желто-зеленый/зеленый-UL-)
5. РАЗЪЕМ ЗАЗЕМЛЕНИЯ
6. ВЫКЛЮЧАТЕЛЬ
7. КАБЕЛЬ ДВИГАТЕЛЬ-ВЫКЛЮЧАТЕЛЬ, СЕЧЕНИЕ 2,5 MM
2
8. КАБЕЛЬ ВЫКЛЮЧАТЕЛЬ-ДВИГАТЕЛЬ, СЕЧЕНИЕ 2,5 MM
2
9. ДВИГАТЕЛЬ СТАТОРА
10. СОЕДИНЕНИЕ СО ЩЕТКАМИ
ООО «КОНТУРС-СД
М»
(495) 151-27-11, 155-07-11, 155-01-79, 155-07-67
www.konturs-sdm.ru
9
