2. Допустимое нагревание кабеля в соответствии с требованиями стандарта VDE (необходимо
воспользоваться таблицей минимальных поперечных сечений).
т.е. для 10 A, по таблице для 15 A и менее, сечение равно 1 мм.
Поэтому выбирается поперечное сечение 4 мм. Всегда выбирать максимальное значение
поперечного сечения из двух расчетов.
ООО «КОНТУРС-СД
М»
(495) 151-27-11, 155-07-11, 155-01-79, 155-07-67
www.konturs-sdm.ru
7

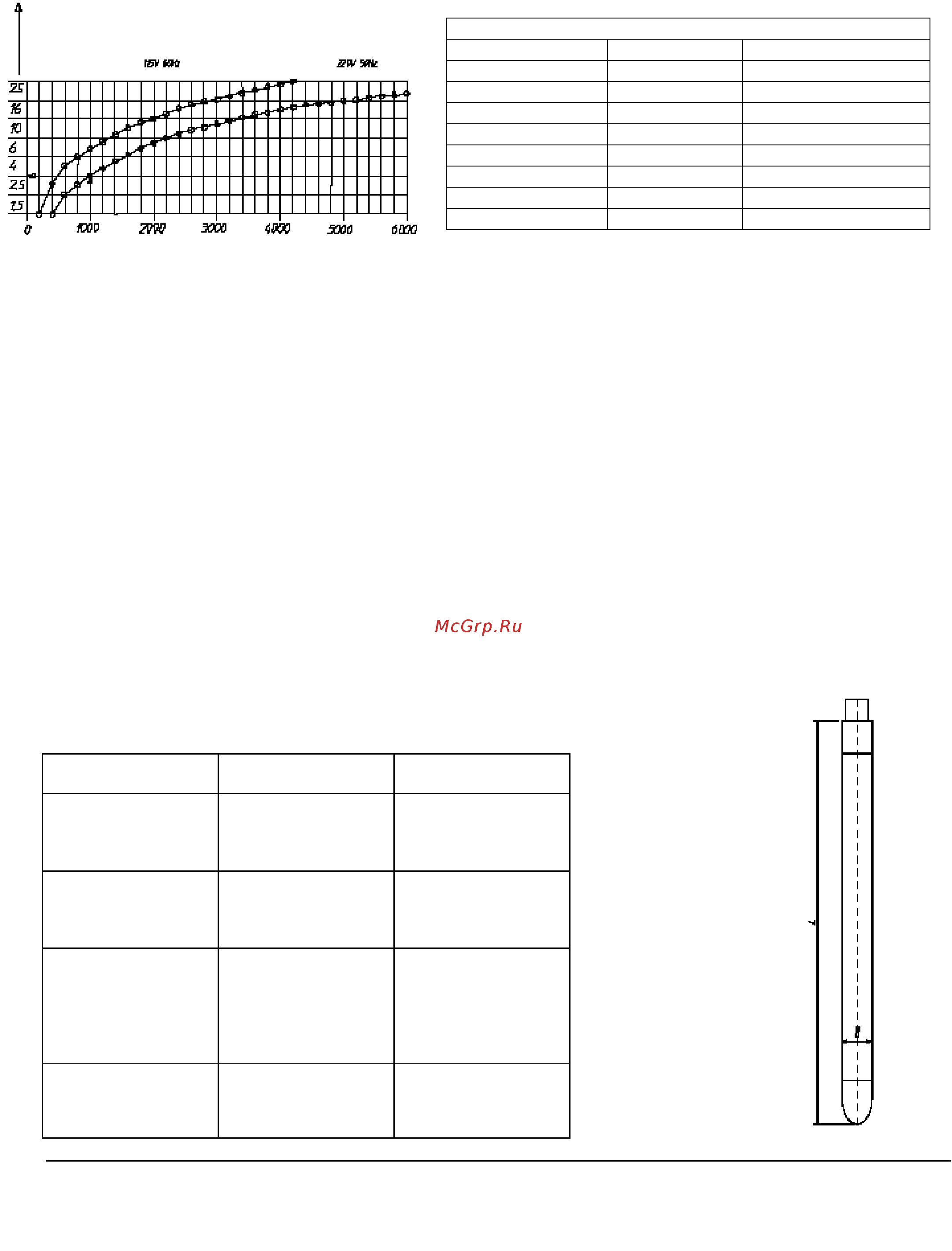

ПОПЕРЕЧНОЕ СЕЧЕНИЕ
,
ММ
2
Миним. поперечное сеч
ение в соответствии с VDE
Сечение, мм2 Ток (А) Предохранитель (А)
1 15 10
1,5 18 10/3-16/1-
2,5 26 20
4 34 25
6 44 35
10 61 50
16 82 63
25 108 80
6.7 ПОДКЛЮЧЕНИЕ ВИБРОБУЛАВЫ К ГИБКОМУ ВАЛУ
Гибкие валы TAX предназначены для подключения вибробулав моделей: AX38, AX48 и AX58.
Смена вибробулав осуществляется быстро и без использования специальных инструментов и. Модель
AX25, из-за своего диаметра требует специальный гибкий вал. (TAXE).
ПРОЦЕДУРА ПОДКЛЮЧЕНИЯ:
1- Вставить шестигранный хвостовик вибробулавы в вал.
2- Вручную накрутить вибробулаву на резьбовой конец гибкого вала до упора (левая ре
зьба).
6.8 ПРОВЕРКА
1. Перед началом работы проверить правильность установки и работы всех ручных и
предохранительных устройств.
2. Регулярно проверять состояние кабелей и питающих шлангов.
3. Регулярно проверять состояние гибкого вала. Если шланг поврежден, отремонтировать или
заменить его, что избежать повреждения гибкого вала или вибробулавы.
4. При обнаружении износа заменить поврежденные компоненты.
5. При обнаружении дефектов в предохр
анительных устройствах или других дефектов, которые
могут снизить безопасность работы с оборудованием, прекратить работу и сообщить о дефектах
ответственному лицу.
7 ВЕЛИЧИНА ИЗНОСА ДЛЯ ДИАМЕТРОВ И ДЛИН ВИБРОБУЛАВ
МОДЕЛЬ ДИАМЕТР (мм) ДЛИНА (мм)
AN 25
23,5 (25) 325 (330)
AN 38
36 (38) 351 (356)
AN 48
45,5 (48) 424 (429)
AN 70
67,5 (70) 510 (518)
AX 25
23,5 (25) 310 (220)
AX 38
36 (38) 330 (335)
AX 48
45,5 (48) 355 (360)
AX 58
55,5 (58) 360 (365)
PNU25
23,5 (25) 215 (220)
PNU 40
38 (40) 295 (300)
PNU 50
47,5 (50) 295 (300)
PNU 60
57,5 (60) 295 (300)
PNU 80
77,5 (80) 340 (345)
IN100
97,5 (100) 425 (430)
M35 AFP
34,5 (36) 345 (350)
M5 AFP
48 (5O) 370 (375)
M6 AFP
56 (58) 425 (430)
M7 AFP
64 (66) 395 (400)
