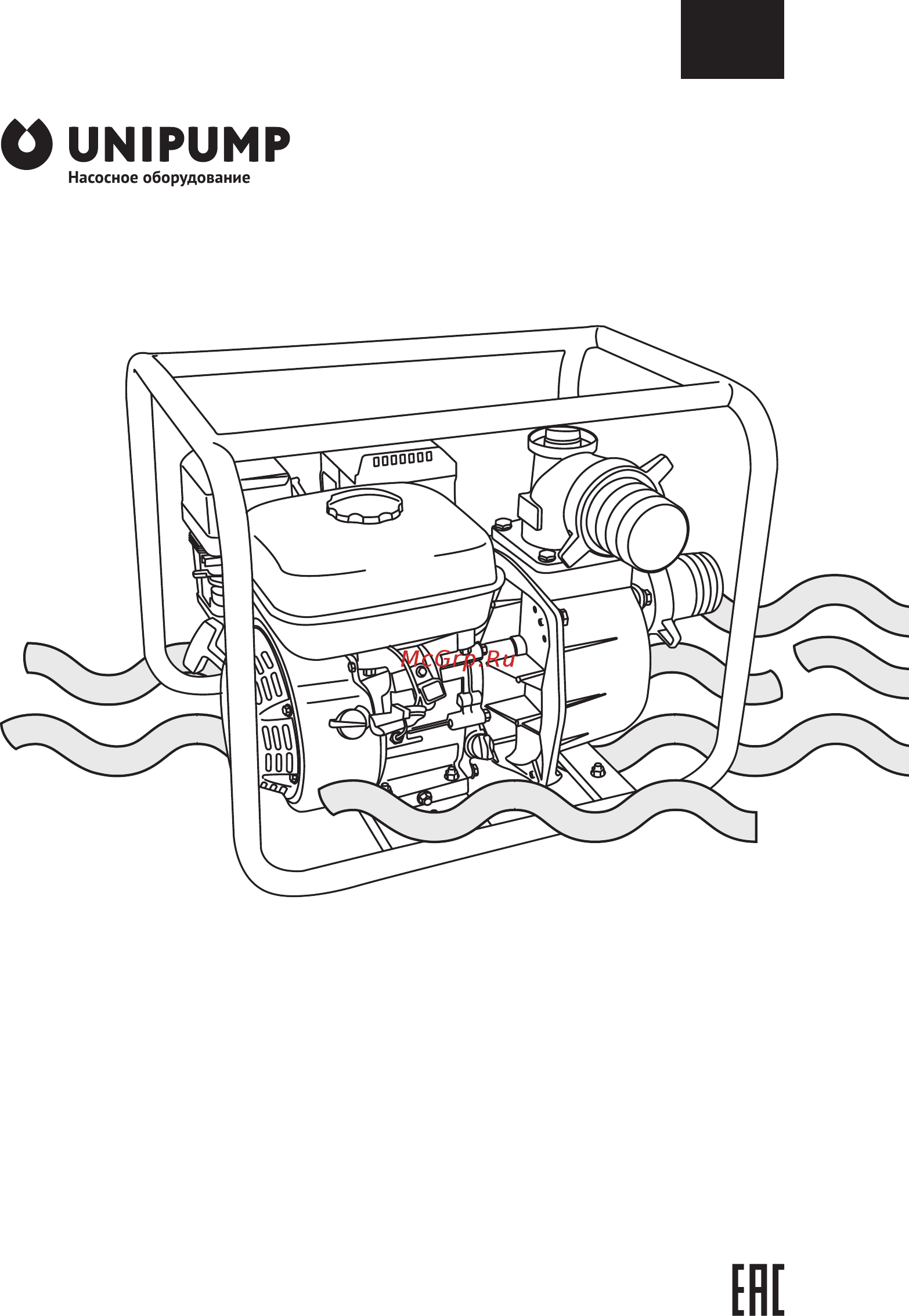

Unipump WP-20 67455 Инструкция по монтажу и эксплуатации онлайн
Содержание
- Www unipump ru 2
- Содержание 2
- Www unipump ru 3
- Комплект поставки 3
- Назначение и область применения 3
- Www unipump ru 4
- Меры безопасности 4
- Меры безопасности при эксплуатации мотопомпы 4
- Обязанности пользователя мотопомпы 4
- Www unipump ru 5
- Меры безопасности при заправке топливом 5
- Www unipump ru 6
- Мотопомпы wp 20 wp 30 и wp 40 состоят из следующих основных частей 4 х тактный двигатель внутреннего сгорания центробежный насос рама общий вид мотопомпы и описание её основных узлов представ лены на рисунках 1 2 и 3 на корпусе мотопомпы расположена идентификационная табличка на которой указан серийный номер первые четыре цифры серийного номера обозначают дату изготовления в формате год месяц ггмм 6
- Основные узлы и детали мотопомпы 6
- Руководство по монтажу и эксплуатации unipump wp 20 wp 30 wp 40 6
- Технические характеристики 6
- Www unipump ru 7
- Рис 1 рис 2 7
- Рис 3 7
- Www unipump ru 8
- Рис 4 8
- Рис 5 8
- Топливный кран 8
- Управление мотопомпой 8
- Www unipump ru 9
- Выключатель зажигания 9
- Рис 6 9
- Рис 7 9
- Рис 8 9
- Рычаг воздушной заслонки 9
- Рычаг газа 9
- Www unipump ru 10
- Ввод в эксплуатацию 10
- Рис 9 10
- Рукоятка стартера 10
- Система холостого хода 10
- Www unipump ru 11
- Рис 10 11
- Рис 11 11
- Рис 12 11
- Www unipump ru 12
- Заполните бензином топливный бак используйте только каче ственный бензин заливая в бак топливо убедитесь что в горловине установлен сетчатый фильтр 12
- Максимальный уровень топлива 12
- Открутив пробку заливной горловины поз 17 рис 1 при помощи воронки медленно заполните корпус насоса водой заливайте воду до тех пор пока из горловины не потечет вода без пузырьков воздуха плотно заверните пробку заливной горловины следите за герметичностью всасывающего шланга и надёжностью его соединения со штуцером поз 19 рис 1 и рис 11 чтобы избежать попадания воздуха в насос мотопомпа готова к работе 12
- Рис 13 12
- Руководство по монтажу и эксплуатации unipump wp 20 wp 30 wp 40 12
- Смонтируйте напорный шланг не используйте шланги или рукава меньшего диаметра чем диаметр напорного патрубка мотопомпы так как это приведёт к снижению производительности мотопомпы установите на напорный патрубок мотопомпы поставляемый в комплекте присоединительный штуцер закрепите штуцер на патрубке с помощью гайки крепления убедившись что уплотни тельное кольцо расположено ровно присоедините напорный шланг к штуцеру при помощи проволочного хомута рис 11 все соединения напорного трубопровода должны быть выпол нены герметично 5 залейте масло в картер двигателя согласно указаниям пункта 11 проверка и замена моторного масла объём масла в картере двигателя указан в разделе 4 технические характеристики 12
- Www unipump ru 13
- Запуск двигателя 13
- Www unipump ru 14
- Каждый раз перед запуском 14
- Остановка двигателя 14
- Правила эксплуатации мотопомпы 14
- Www unipump ru 15
- В процессе работы мотопомпы 15
- Www unipump ru 16
- После окончания работы 16
- Техническое обслуживание 16
- Www unipump ru 17
- График технического обслуживания 17
- Примечание график проведения технического обслуживания раз работан для нормальных условий эксплуатации при эксплуатации мотопомпы при повышенной нагрузке или высокой температуре в условиях повышенной влажности и запыленности и т п интервалы между то необходимо сократить обратитесь за особыми рекоменда циями в сервисный центр 17
- Техническая поддержка 7 495 734 91 97 17
- Www unipump ru 18
- Проверка и замена моторного масла 18
- Www unipump ru 19
- Воздушный фильтр мотопомпы wp 40 состоит из двух частей поро лонового и бумажного фильтрующих элементов поролоновый элемент можно промыть чистящим средством а бумажный продуть сжатым воздухом не поднося струю слишком близко к его поверхности чтобы избежать повреждения потоком воздуха 19
- Использованное моторное масло необходимо утилизировать в соот ветствии с нормами по защите окружающей среды рекомендуется отвезти отработанное масло в герметичном контейнере в местный центр по утилизации не выбрасывайте отработанное масло в бытовые мусо росборные контейнеры не сливайте его на землю или в канализацию 19
- Очистка воздушного фильтра 19
- Рис 14 19
- Снимите кожух воздушного фильтра поз 4 рис 1 отвернув фиксиру ющую гайку 2 извлеките поролоновый фильтрующий элемент промойте его мыль ным раствором или специальным чистящим средством отожмите и высушите установите фильтрующий элемент и кожух на место 19
- Техническая поддержка 7 495 734 91 97 19
- Www unipump ru 20
- Наконечник свечи зажигания 20
- Рис 15 рис 16 20
- Техническое обслуживание свечи зажигания 20
- Www unipump ru 21
- Подготовка к хранению 21
- Правила хранения и транспортировки 21
- Рис 17 21
- Слив топлива из бака 21
- Www unipump ru 22
- Ввод в эксплуатацию после хранения 22
- Правила хранения 22
- Www unipump ru 23
- Возможные неисправности и способы их устранения 23
- Транспортировка 23
- Утилизация 23
- Www unipump ru 24
- Руководство по монтажу и эксплуатации unipump wp 20 wp 30 wp 40 24
- Www unipump ru 25
- Техническая поддержка 7 495 734 91 97 25
- Www unipump ru 26
- Гарантийные обязательства 26
- Гарантия не действует без предъявления заполненного гарантийного талона 26
- Изготовитель несет гарантийные обязательства в течение 12 двенад цати месяцев от даты продажи насоса через розничную сеть в течение гарантийного срока изготовитель бесплатно устраняет дефекты возникшие по вине производителя или осуществляет обмен изделия при условии соблюдения потребителем правил эксплуатации гарантийные обязательства производителя не распространяются на периодически проводимое техническое обслуживание а также на расходные элементы узлы и детали подверженные естественному износу а именно свечи зажигания фильтры резиновые уплотнения детали ручного стартера гарантия не предусматривает возмещения материального ущерба или травм возникших в результате неправильного монтажа и наруше ния правил эксплуатации 26
- Руководство по монтажу и эксплуатации unipump wp 20 wp 30 wp 40 26
