11
Техническая поддержка — +7 495 734-91-97
RU

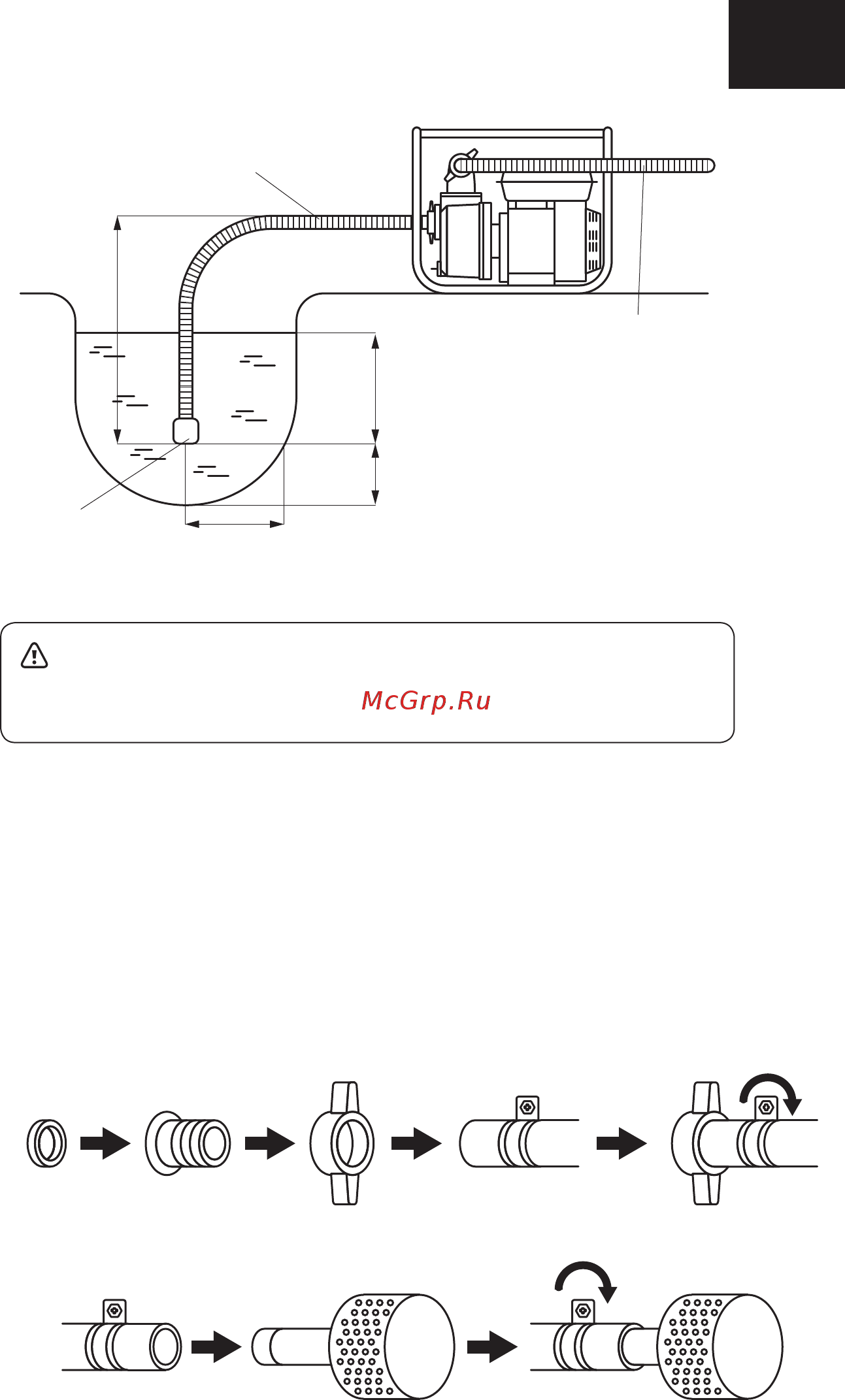

Установите навсасывающий патрубок насоса поставляемый
вкомплекте присоединительный штуцер. Закрепите штуцер на
патрубке с помощью гайки крепления, убедившись, что уплотни-
тельное кольцо расположено ровно. Присоедините армированный
всасывающий шланг (не входит вкомплект) кприсоединительному
штуцеру спомощью проволочного хомута (рис. 11).
На конце всасывающего шланга установите водозаборный
фильтр, входящий вкомплект. Закрепите его проволочным хомутом
(рис. 12). Все соединения всасывающего трубопровода должны
быть выполнены герметично.
Всасывающий
шланг
Водозаборный
фильтр
макс. 8 м
20 см
мин.
20 см
мин.
30 см
мин.
Напорный
шланг
Рис. 11
Рис. 10
Рис. 12
ВНИМАНИЕ!
Используйте на всасывании только жесткие армированные шланги.
Впроцессе работы насоса создается разрежение, это может привести
к сжатию шланга и прекращению подачи воды.
