Руководство по монтажу и эксплуатации UNIPUMP WP-20, WP-30, WP-40
4. Смонтируйте напорный шланг. Неиспользуйте шланги или рукава
меньшего диаметра, чем диаметр напорного патрубка мотопомпы,
так как это приведёт кснижению производительности мотопомпы.
Установите нанапорный патрубок мотопомпы поставляемый
вкомплекте присоединительный штуцер. Закрепите штуцер на
патрубке с помощью гайки крепления, убедившись, что уплотни-
тельное кольцо расположено ровно. Присоедините напорный шланг
кштуцеру при помощи проволочного хомута (рис. 11).
Все соединения напорного трубопровода должны быть выпол-
нены герметично.
5. Залейте масло вкартер двигателя согласно указаниям пункта 11.2.
«Проверка изамена моторного масла». Объём масла вкартере
двигателя указан вразделе 4 «Технические характеристики».
6. Заполните бензином топливный бак. Используйте только каче-
ственный бензин. Заливая вбак топливо убедитесь, что вгорловине
установлен сетчатый фильтр.
7. Открутив пробку заливной горловины (поз. 17, рис. 1), при помощи
воронки медленно заполните корпус насоса водой. Заливайте
воду дотех пор, пока изгорловины непотечет вода без пузырьков
воздуха. Плотно заверните пробку заливной горловины. Следите
загерметичностью всасывающего шланга инадёжностью его
соединения соштуцером (поз. 19, рис. 1 ирис. 11), чтобы избежать
попадания воздуха внасос. Мотопомпа готова кработе.
ВНИМАНИЕ!
Двигатели мотопомп WP-20, WP-30, WP-40 оснащены датчиком уровня
масла, который срабатывает при недостаточном уровне масла
вкартере двигателя и выключает зажигание.
ВНИМАНИЕ!
Не запускайте двигатель, пока мотопомпа не будет заполнена водой.
Работа без воды приведет к выходу насоса из строя.
ВНИМАНИЕ!
Не заливайте бензин выше выступа топливного фильтра (рис.
13). Будьте осторожны, чтобы не разлить топливо при заправке.
Разлитое топливо создаёт опасность возникновения пожара, наносит
вред окружающей среде, а также может повредить пластиковые
и окрашенные поверхности, данные повреждения не подлежат
гарантийному ремонту.
ВНИМАНИЕ!
Никогда не заправляйте
двигатель внутри
помещения и в местах,
где есть вероятность
контакта его паров с
источниками огня или
искр. После заправки
надежно закрутите
крышку топливного бака.

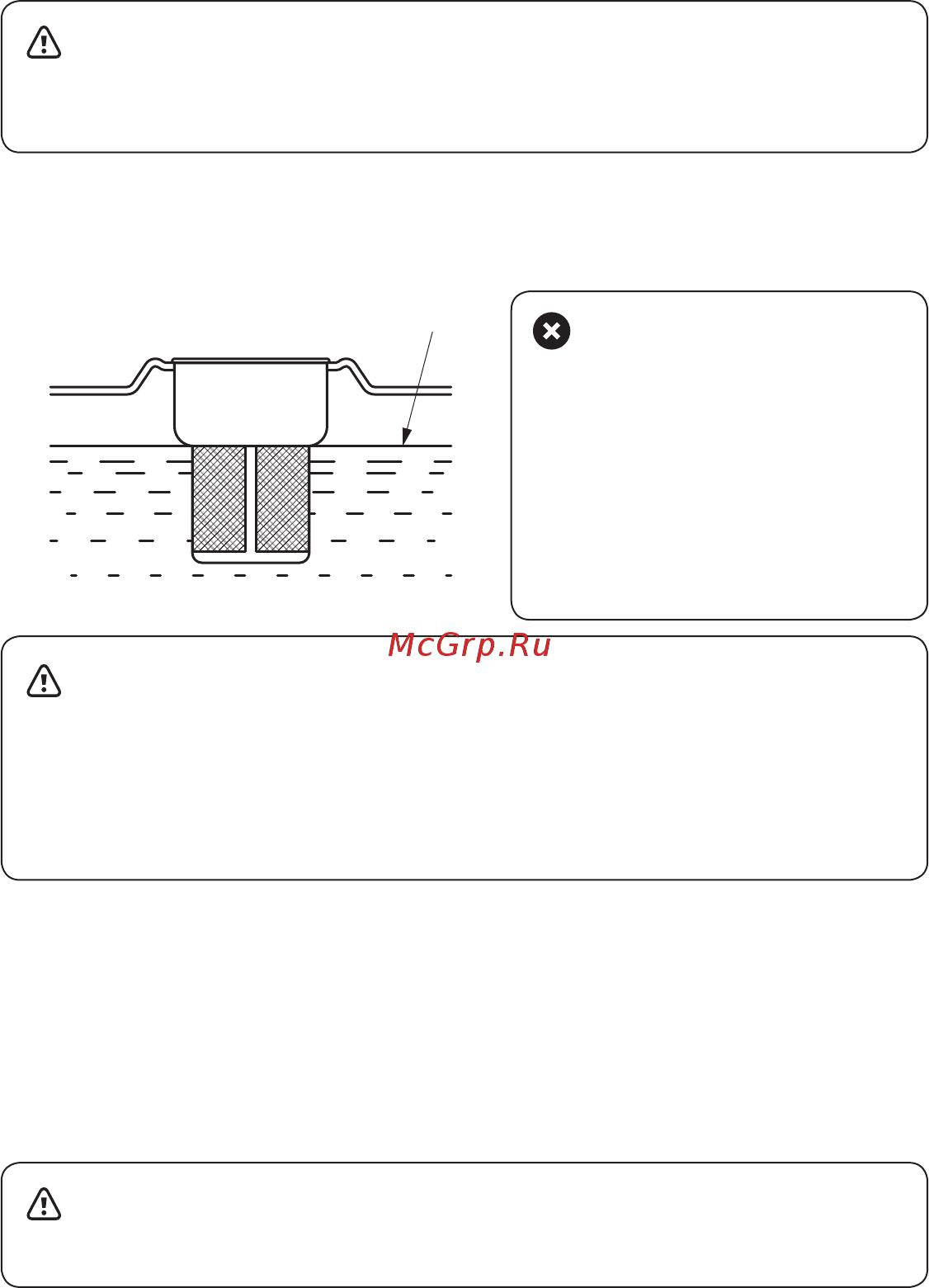

Максимальный уровень топлива
Рис. 13
