8
Руководство по монтажу и эксплуатации UNIPUMP WP-20, WP-30, WP-40

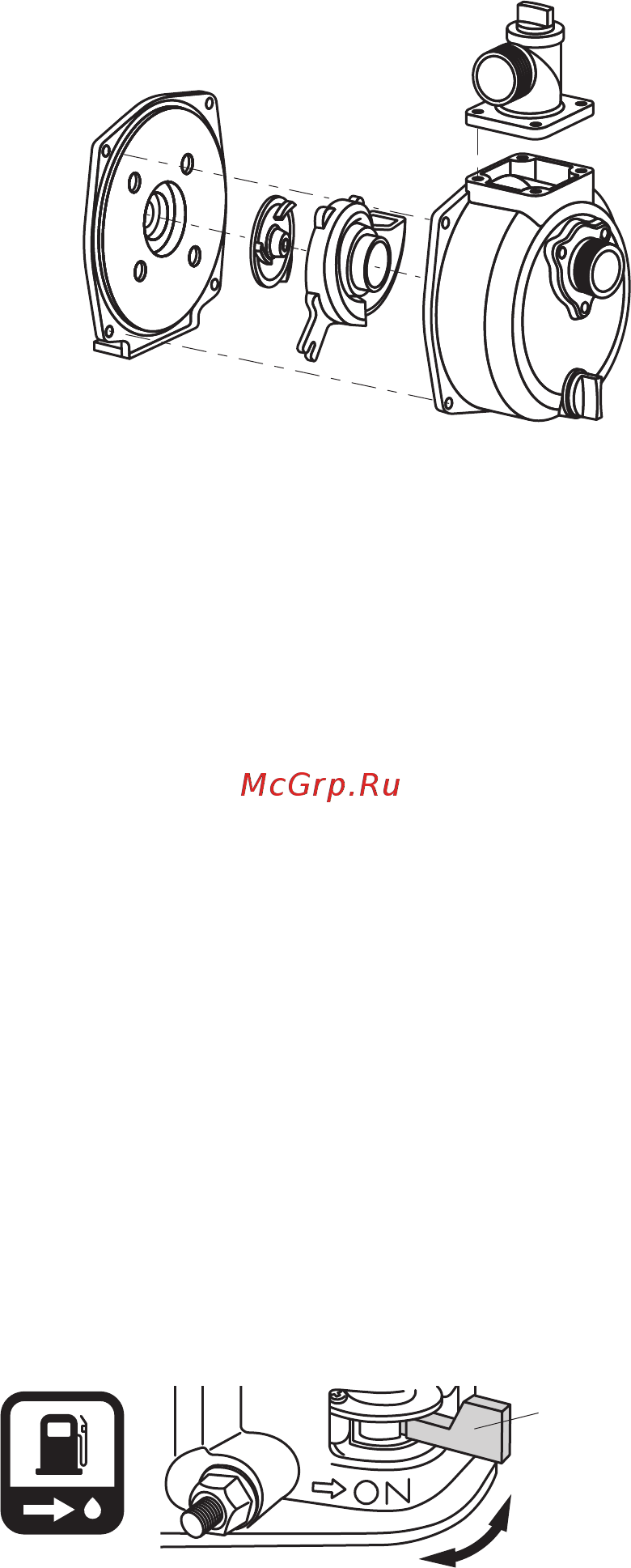

Устройство центробежного насоса схематично показано нарисунке
4. Принцип работы насоса заключается ввытеснении воды изкорпуса
(1, 4) рабочим колесом (2), вращающимся вдиффузоре (3). При враще-
нии вцентре колеса возникает разрежение, под действием которого
через входной патрубок (5), оборудованный обратным клапаном,
вода поступает вкорпус насоса извсасывающего шланга. Напери-
ферии рабочего колеса давление повышается, ивода выталкивается
внаправлении напорного патрубка (6). Поступление внасос воды
начинается спустя некоторое время после пуска двигателя, взависи-
мости отвысоты всасывания.
6. Управление мотопомпой
6.1. Топливный кран
Топливный кран (рис. 5) служит для открытия изакрытия бензопро-
вода, соединяющего топливный бак скарбюратором. Перед запу-
ском двигателя установите рычаг топливного крана вположение
«ОТКРЫТО».
Когда мотопомпа неиспользуется, рычаг топливного крана необ-
ходимо установить вположение «ЗАКРЫТО», чтобы предотвратить
попадание топлива вкарбюратор иснизить вероятность его утечки.
1
2
3
4
5
6
топливный
кран
открыто
закрыто
Рис. 4
Рис. 5
