1. ВВЕДЕНИЕ
Благодарим вас за доверие к изделиям марки ENAR.
Для того, чтобы ваше оборудование работало с максимальной производительностью, мы рекомендуем
внимательно прочитать рекомендации по технике безопасности, техническому обслуживанию и
эксплуатации, изложенные в настоящем руководстве.
Дефектные компоненты подлежат немедленной замене для того, чтобы избежать возникновения
дополнительных проблем.
Эксплуатационный срок оборудования увеличивается при четком со
блюдении всех инструкций в данном
руководстве.
Мы будем рады помочь вам советами и рекомендациями относительно использования нашего
оборудования.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИЛОВЫХ УСТАНОВОК
ТИП ДВИГАТЕЛЯ………………………………… ОДНОФАЗНЫЙ, СИНХРОННЫЙ
ЭЛЕКТРИЧЕСКАЯ ИЗОЛЯЦИЯ ............................................ДВОЙНАЯ, IP 23
ВНЕШНИЙ КОРПУС ..............................................................УПРОЧНЕННЫЙ ПЛАСТИК
МОЩНОСТЬ ...........................................................................2300 ИЛИ 1600 ВАТТ
НАПРЯЖЕНИЕ.......................................................................230В ИЛИ 115В 50/60 ГЦ
(Убедиться, что рабочее напряжение соответствует указанному на табличке с паспортными
данными)
ПОТРЕБЛЯЕМАЯ НАГРУЗКА ...............................................10 A (220В) / 13 A (115В)
ЧАСТОТА ВРАЩЕНИЯ БЕЗ НАГРУЗКИ ..............................18000 ОБ/МИН
ЧАСТОТА ВРАЩЕНИЯ ПОД НАГРУЗКОЙ...........................12000 ОБ/МИН
ВЕС..........................................................................................4,8 KG
ФУНКЦИИ ...............................................................................Передача мощности вра
щения на
внутренний вибратор через гибкий вал
СОЕДИНЕНИЕ С ГИБКИМ ВАЛОМ .....................................ШЕСТИУГОЛЬНОЕ 7
ТИП СОЕДИНЕНИЯ...............................................................РЕЗЬБОВОЕ ЛЕВОЕ M36X2

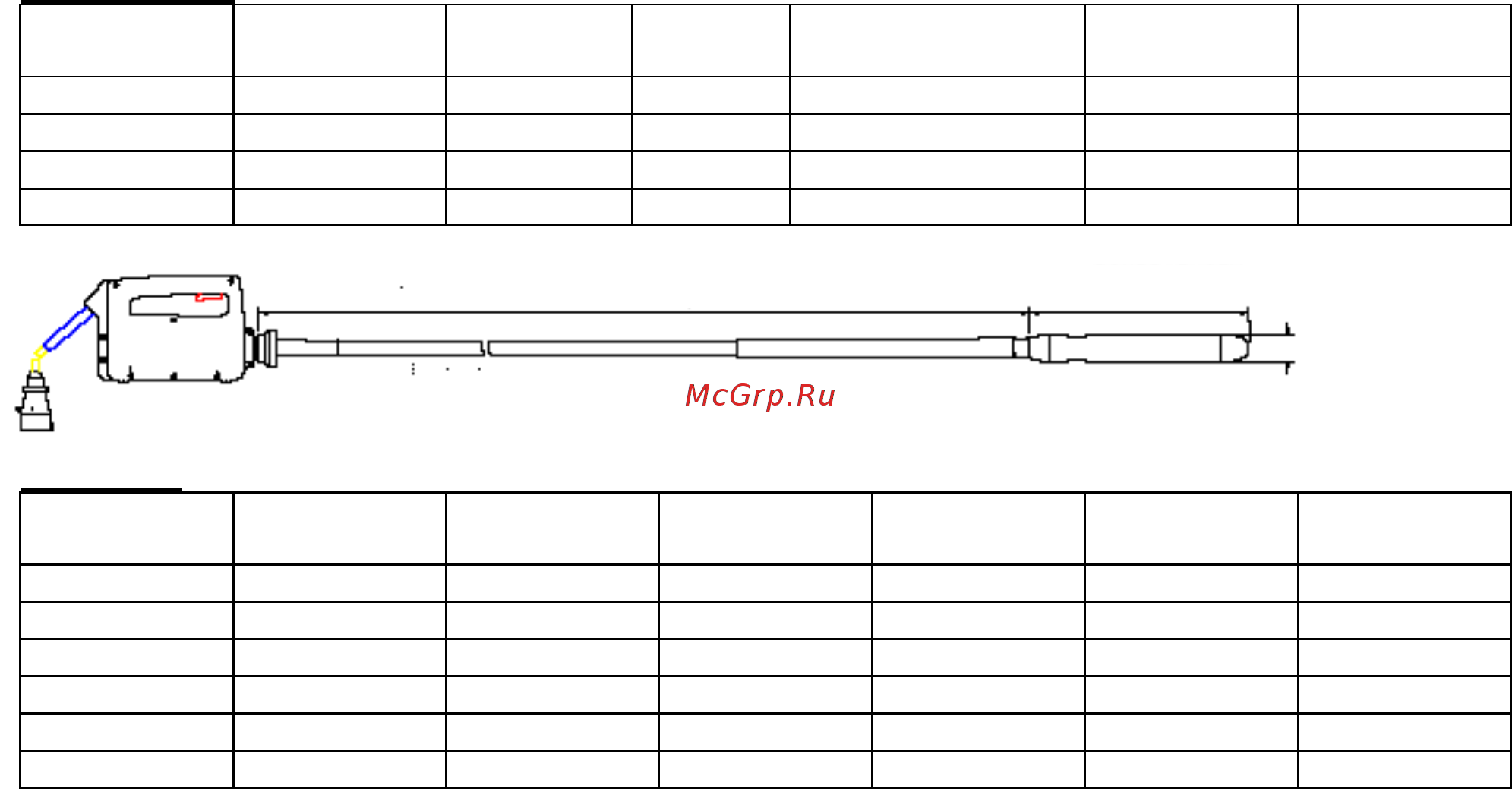

3 ХАРАКТЕРИСТИКИ ГИБКОГО ВАЛА И ВИБРОБУЛАВ
Гибкий вал, соединенный с силовой установкой AVMU, AVMU-N, передает движение на эксцентрик,
находящийся в вибробулаве, таким образом создается вибрация для уплотнения бетонной массы.
Вибробулава:
МОДЕЛЬ
ДИАМЕТР
(мм)
ДЛИНА
(мм)
ВЕС
(кг)
ЦЕНТРОБЕЖНАЯ
СИЛА (кг)
ЧАСТОТА
(ВИБ/МИН)
ПРОИЗ-ТЬ
(м
3
/час)
AX 25 25 300 1,530 90 14000 до 10
AX 38 38 345 1,900 410 13500 до 15
AX 48 48 370 3,600 550 12500 до 25
AX 58 58 410 4,100 660 12000 до 35
Д
ЛИНА ВИБРОБУЛАВЫ
Гибки вал:
МОДЕЛЬ
ДЛИНА
(м)
ВЕС (кг) AX 25 AX 38 AX 48 AX 58
TAX 1m 1,0 3,0 14250 13750 12750 12250
TAX 1,5 m 1,5 3,5 14000 13500 12500 12000
TAX 2m 2,0 4,0 13750 13250 12250 11750
TAX 3m 3,0 5,0 13500 13000 12000 11500
TAX 4m 4,0 6,0 13000 12500 11500 11000
TAX 5m 5,0 7,0 13000 12000 11000 10500
ДЛИНА ГИБКОГО ВАЛА
ДИАМЕТР
ВИБРОБУЛАВЫ
