СБОРКА ИЗДЕЛИЯ

Извлеките газонокосилку из коробки за рукоятки сбоку и убедитесь, что тросики не пережа-

ты. Перед началом сборки определите удобный для вас уровень высоты рукоятки управления

(Рис. 2).

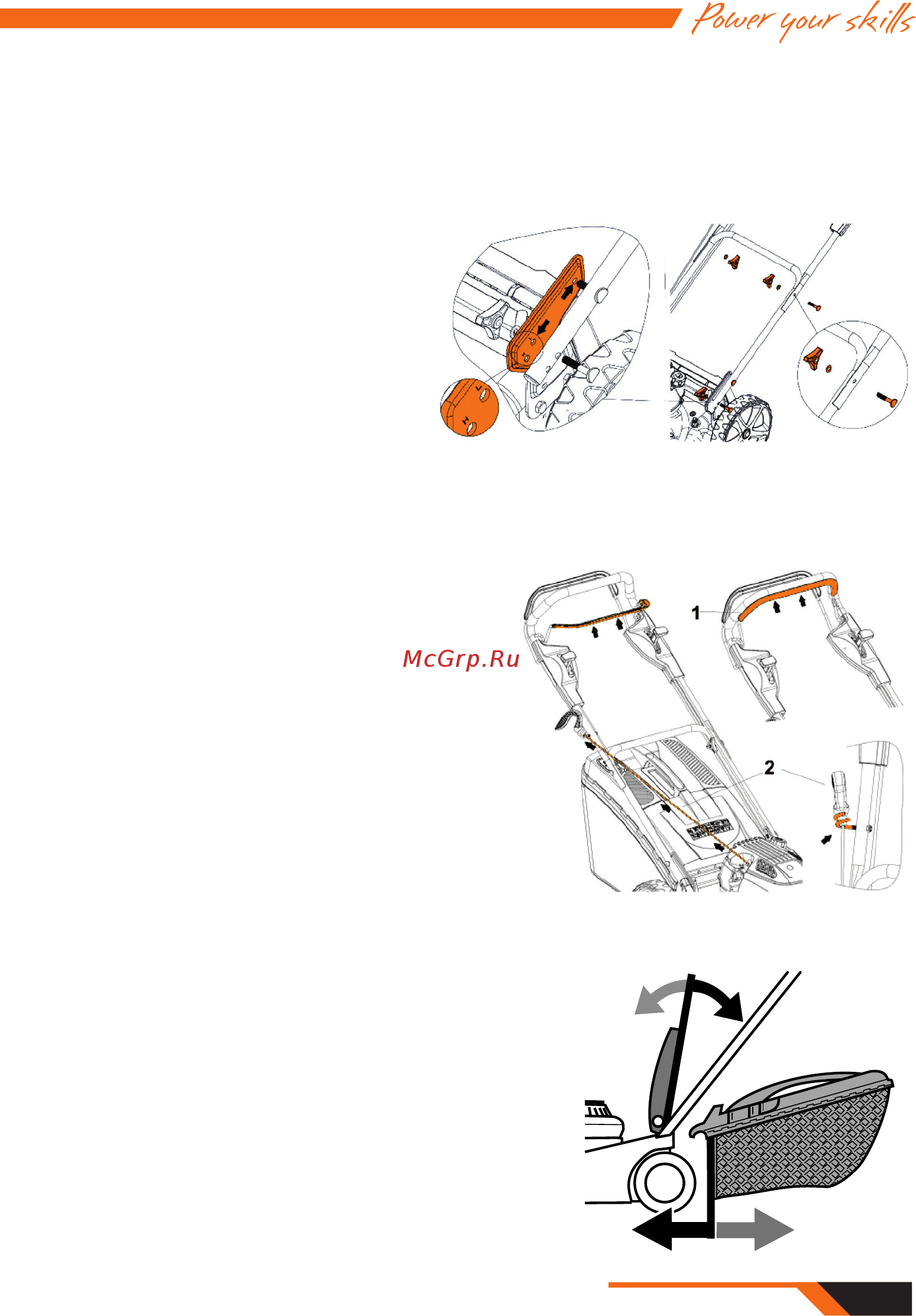

Рис. 2

УСТАНОВКА СТАРТЕРА ДВИГАТЕЛЯ (Рис. 3)

1. Прижмите рычаг остановки двига-

теля 1 и удерживайте его прижатым

к рукоятке.

2. Вытяните шнур стартера 2 двига-

теля на необходимое расстояние

для фиксации на раме.

3. Установите рычаг стартера на раме справа

от панели оператора.

4. Отпустите рычаг остановки двигателя.

Рис. 3

УСТАНОВКА ТРАВОСБОРНИКА

Установите травосборник на корпус,

как показано на Рис. 4.

1. Установите трубку ниж-

ней рукоятки на нуж-

ную Вам рабочую высоту:

H — высокое положение, L —

низкое положение.

2. Закрепите нижнюю рукоятку

при помощи болта и барашко-

вой гайки.

3. Установите верхнюю рукоятку

закрепив ее за нижнюю руко-

ятку при помощи болта и ба-

рашковой гайки с внутренней

стороны.

Рис. 4
