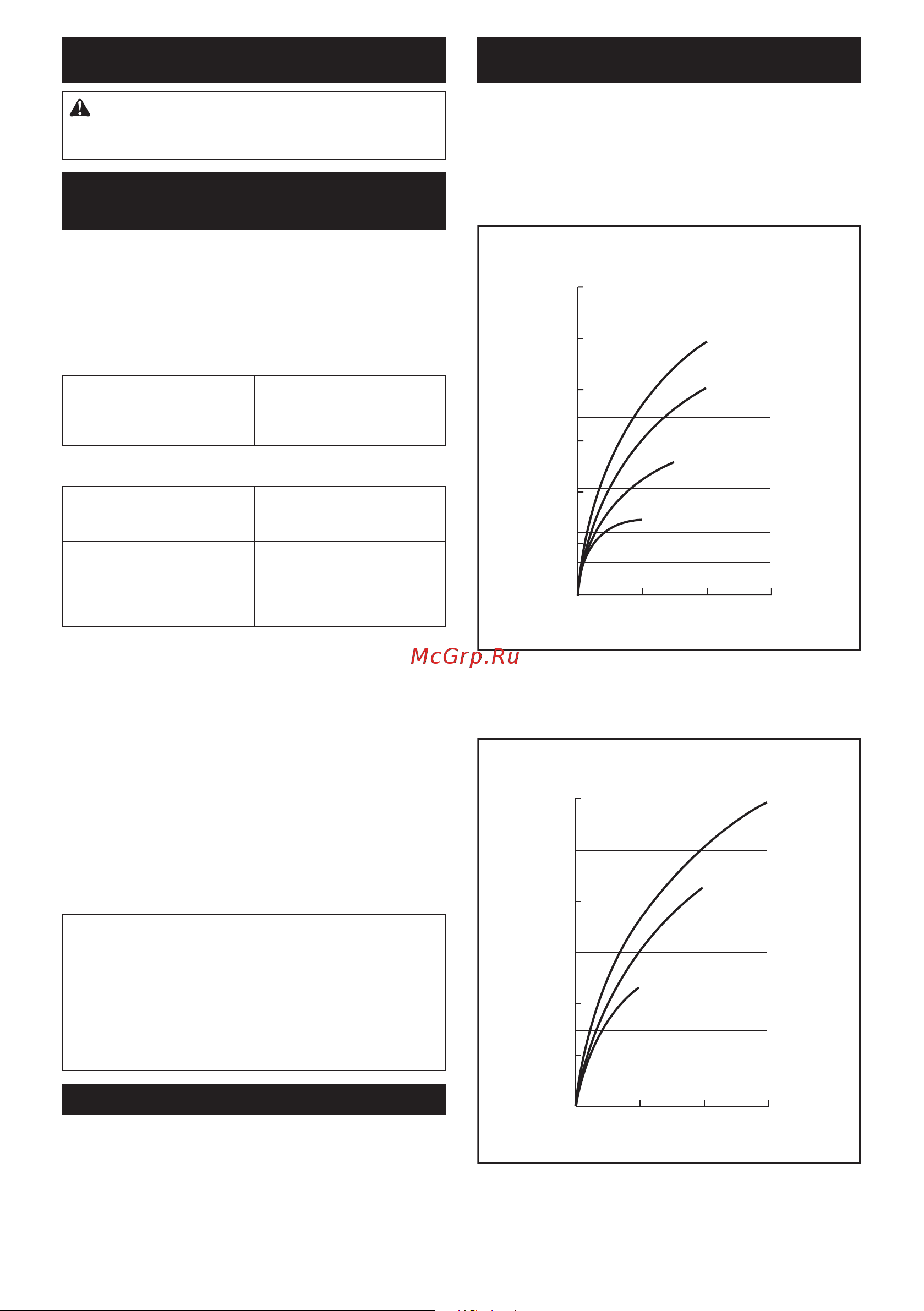

20 NORSK
MONTERING
FORSIKTIG: Forviss deg alltid om at maski-
nen er slått av og batteriet tatt ut før du utfører
noe arbeid på maskinen.
Montere eller demontere
skrutrekkerbor eller hulbor
Valgfritt tilbehør
►Fig.9
Bruk bare skrutrekkerbor eller hulbor som har åpnings-
dimensjonersomvistiguren.Ikkebrukandre
skrutrekkerbor/hulbor.
For verktøy med grunt skrutrekkerborehull
A=12mm
B=9mm
Bruk bare denne typen skru-
trekkerbor. Følg fremgangs-
måte1.(Merk)deterikke
nødvendig med bordelen.
For verktøy med dypt skrutrekkerborehull
A=17mm
B=14mm
Du installerer disse skrutrek-
kerborene ved å følge frem-
gangsmåte 1.
A=12mm
B=9mm
Du installerer disse skru-
trekkerborene ved å følge
fremgangsmåte2.(Merk)Du
trenger bordelen for å instal-
lere boret.
1. Hvis du vil montere skrutrekkerboret må du dra
hylsen i pilretningen og sette skrutrekkerboret så
langt inn i hylsen som mulig.
Deretterfjernerduhylsenforåfeste
skrutrekkerboret.
►Fig.10: 1. Skrutrekkerbor 2. Hylse
2. For å montere skrutrekkerboret, må du dra hylsen
i pilretningen og sette bordelen og boret så langt
inn i hylsen som mulig. Bitsstykket settes inn i
kjoksenslikatdenspisseendenpekerinnover.
Slippderetterkjoksenforåfesteskrutrekkerboret.
►Fig.11: 1. Skrutrekkerbor 2. Bits-del 3. Hylse
For å demontere skrutrekkerboret må du dra hylsen i
pilretningen og dra skrutrekkerboret ut.
MERK: Hvis skrutrekkerboret ikke settes langt nok
inn i hylsen, går ikke hylsen tilbake til utgangsposi-
sjonogskrutrekkerboretsikresikke.Isliketilfeller
må du prøve å sette inn bitset på nytt i henhold til
instruksene over.
MERK: Når skrutrekkerboret er satt inn, må du forsi-
kre deg om at det sitter godt. Hvis det faller ut, må du
ikke bruke det.
Monteringskrok
►Fig.12: 1. Spor 2.Krok3. Skrue
Krokenerpraktiskforåhengeoppverktøyetmed
for kortere tid. Den kan monteres på begge sider av
verktøyet. For å montere kroken, må du sette den inn
i sporet på en av sidene av verktøyhuset og feste den
medenskrue.Tadenavigjenvedåløsneskruen.
BRUK
►Fig.13
Riktig tiltrekkingsmoment kan variere avhengig av skru-
ens/boltenstypeogstørrelse,materialetiarbeidsemnet
som skal festes osv. Forholdet mellom tiltrekkingsmo-
mentogtiltrekkingstidvisesigurene.
Standardskrue
N•m
(kgf•cm)
2
1
2
13
0
100
(1020)
120
(1224)
80
(816)
60
(612)
40
(408)
20
(204)
M12
M14
M10
M12
M14
M10
M8
M8
3
1.Festetid(sekunder)2.Tiltrekkingsmoment3. Riktig
tiltrekkingsmoment for hver boltediameter
Høyfast skrue
32
1
N•m
(kgf•cm)
210
80
(816)
60
(612)
40
(408)
20
(204)
3
100
(1020)
120
(1224)
M10
M12
M12
M8
M8
M10
1.Festetid(sekunder)2.Tiltrekkingsmoment3. Riktig
tiltrekkingsmoment for hver boltediameter
