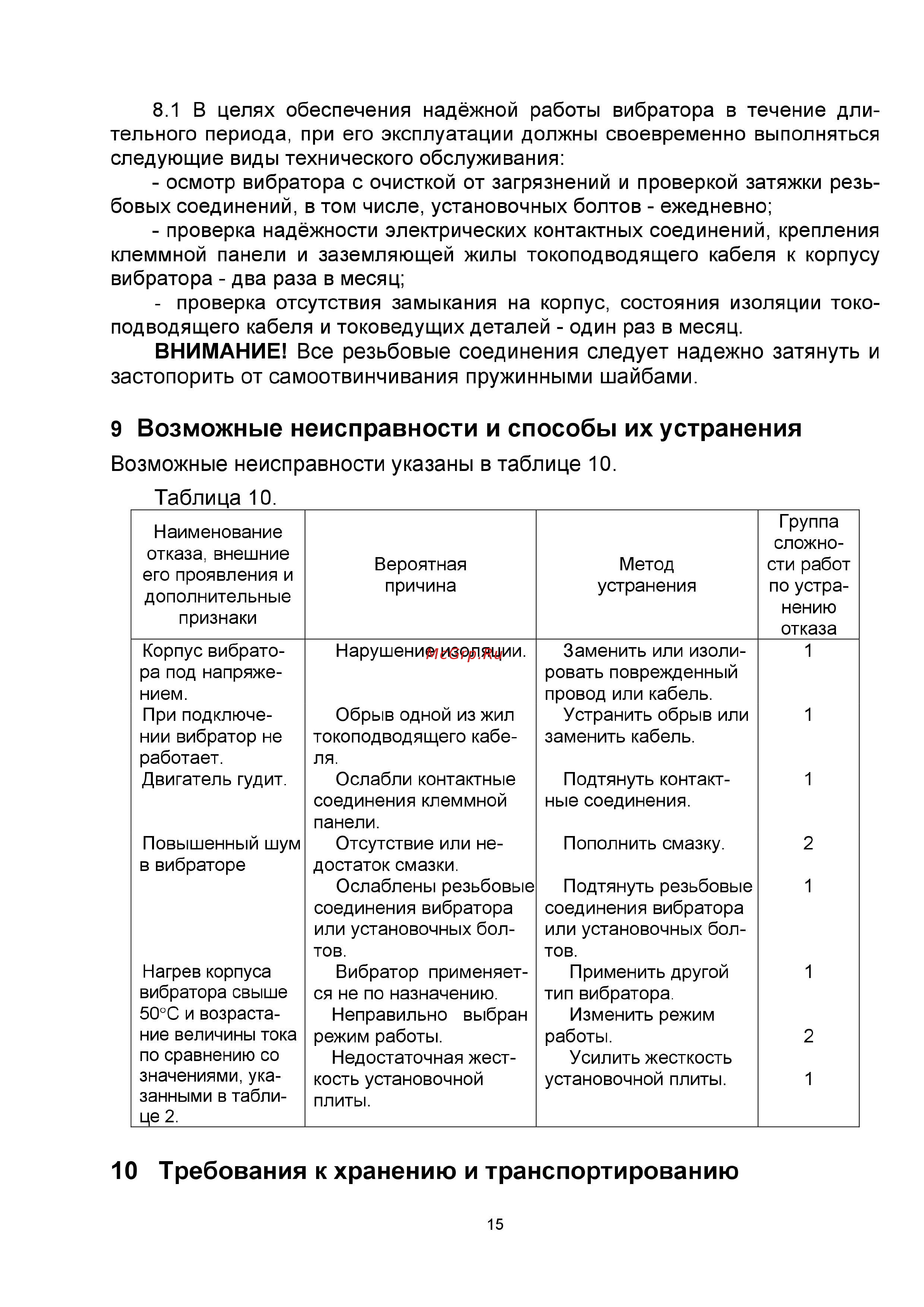

8 1 В целях обеспечения надёжной работы вибратора в течение дли тельного периода при его эксплуатации должны своевременно выполняться следующие виды технического обслуживания осмотр вибратора с очисткой от загрязнений и проверкой затяжки резь бовых соединений в том числе установочных болтов ежедневно проверка надёжности электрических контактных соединений крепления клеммной панели и заземляющей жилы токо под водящего кабеля к корпусу вибратора два раза в месяц проверка отсутствия замыкания на корпус состояния изоляции токо подводящего кабеля и токоведущих деталей один раз в месяц ВНИМАНИЕ Все резьбовые соединения следует надежно затянуть и застопорить от самоотвинчивания пружинными шайбами 9 Возможные неисправности и способы их устранения Возможные неисправности указаны в таблице 10 Таблица 10 Группа сложно Вероятная Метод сти работ причина устранения по устра нению отказа Корпус вибрато Нарушение изоляции Заменить или изоли 1 ра под напряже ровать поврежденный нием провод или кабель При подключеОбрыв одной из жил Устранить обрыв или 1 нии вибратор не токоподводящего кабе заменить кабель работает ля Двигатель гудит Ослабли контактные Подтянуть контакт 1 соединения клеммной ные соединения панели Повышенный шум Отсутствие или не Пополнить смазку 2 в вибраторе достаток смазки Ослаблены резьбовые Подтянуть резьбовые 1 соединения вибратора соединения вибратора или установочных бол или установочных бол тов тов Нагрев корпуса Вибратор применяетПрименить другой 1 вибратора свыше ся не по назначению тип вибратора 50 С и возрастаНеправильно выбран Изменить режим ние величины тока режим работы работы 2 по сравнению со Недостаточная жестУсилить жесткость значениями ука кость установочной установочной плиты 1 занными в табли плиты це 2 Наименование отказа внешние его проявления и дополнительные признаки 10 Требования к хранению и транспортированию 15
