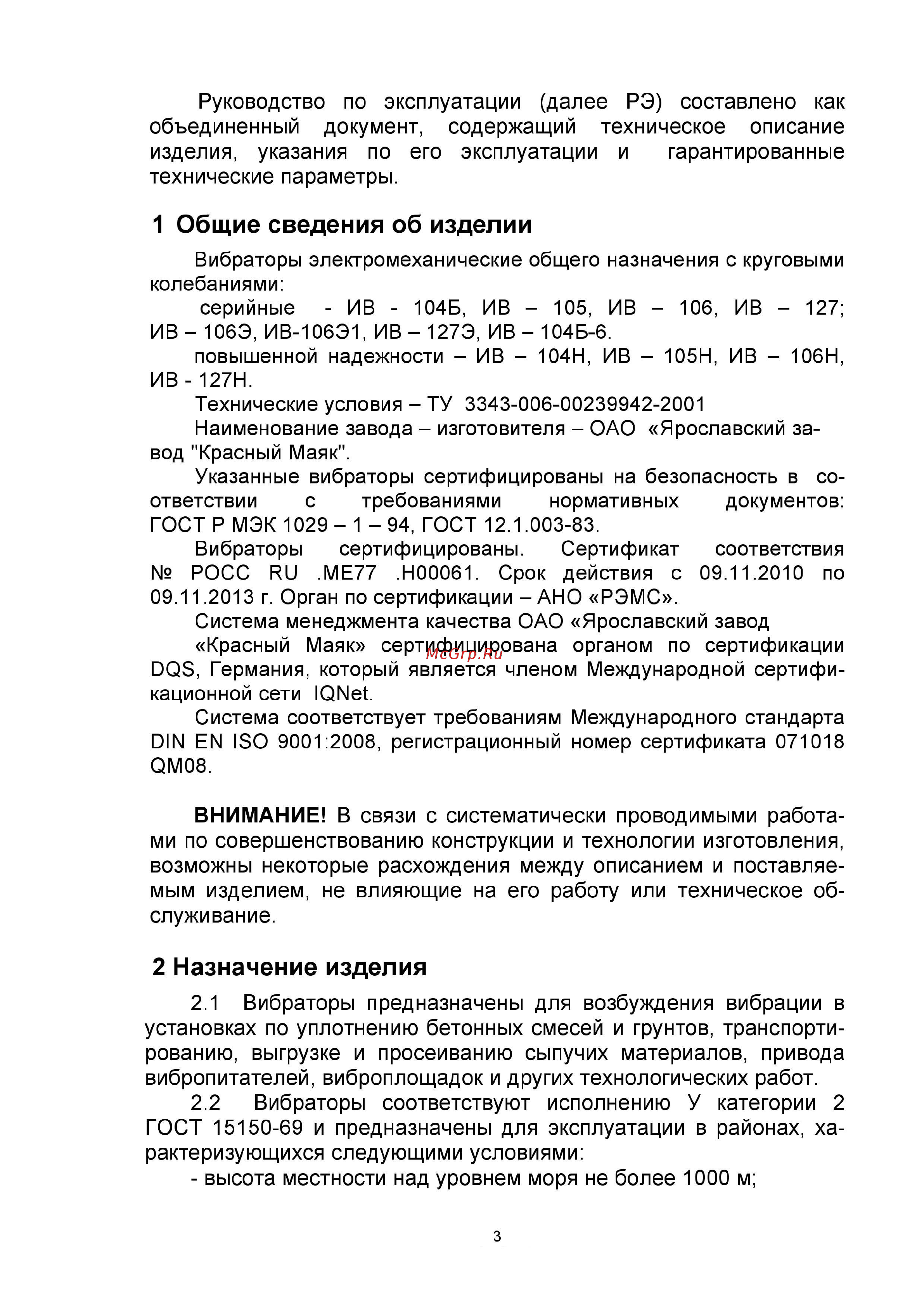

Руководство по эксплуатации далее РЭ составлено как объединенный документ содержащий техническое описание изделия указания по его эксплуатации и гарантированные технические параметры 1 Общие сведения об изделии Вибраторы электромеханические общего назначения с круговыми колебаниями серийные ИВ 104Б ИВ 105 ИВ 106 ИВ 127 ИВ 106Э ИВ 106Э1 ИВ 127Э ИВ 104Б 6 повышенной надежности ИВ 104Н ИВ 105Н ИВ 106Н ИВ 127Н Технические условия ТУ 3343 006 00239942 2001 Наименование завода изготовителя ОАО Ярославский за вод Красный Маяк Указанные вибраторы сертифицированы на безопасность в со ответствии с требованиями нормативных документов ГОСТ Р МЭК 1029 1 94 ГОСТ 12 1 003 83 Вибраторы сертифицированы Сертификат соответствия РОСС RU МЕ77 Н00061 Срок действия с 09 11 2010 по 09 11 2013 г Орган по сертификации АНО РЭМС Система менеджмента качества ОАО Ярославский завод Красный Маяк сертифицирована органом по сертификации DQS Германия который является членом Международной сертифи кационной сети IQNet Система соответствует требованиям Международного стандарта DIN EN ISO 9001 2008 регистрационный номер сертификата 071018 QM08 ВНИМАНИЕ В связи с систематически проводимыми работа ми по совершенствованию конструкции и технологии изготовления возможны некоторые расхождения между описанием и поставляе мым изделием не влияющие на его работу или техническое об служивание 2 Назначение изделия 2 1 Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов транспорти рованию выгрузке и просеиванию сыпучих материалов привода вибропитателей виброплощадок и других технологических работ 2 2 Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150 69 и предназначены для эксплуатации в районах ха рактеризующихся следующими условиями высота местности над уровнем моря не более 1000 м з
