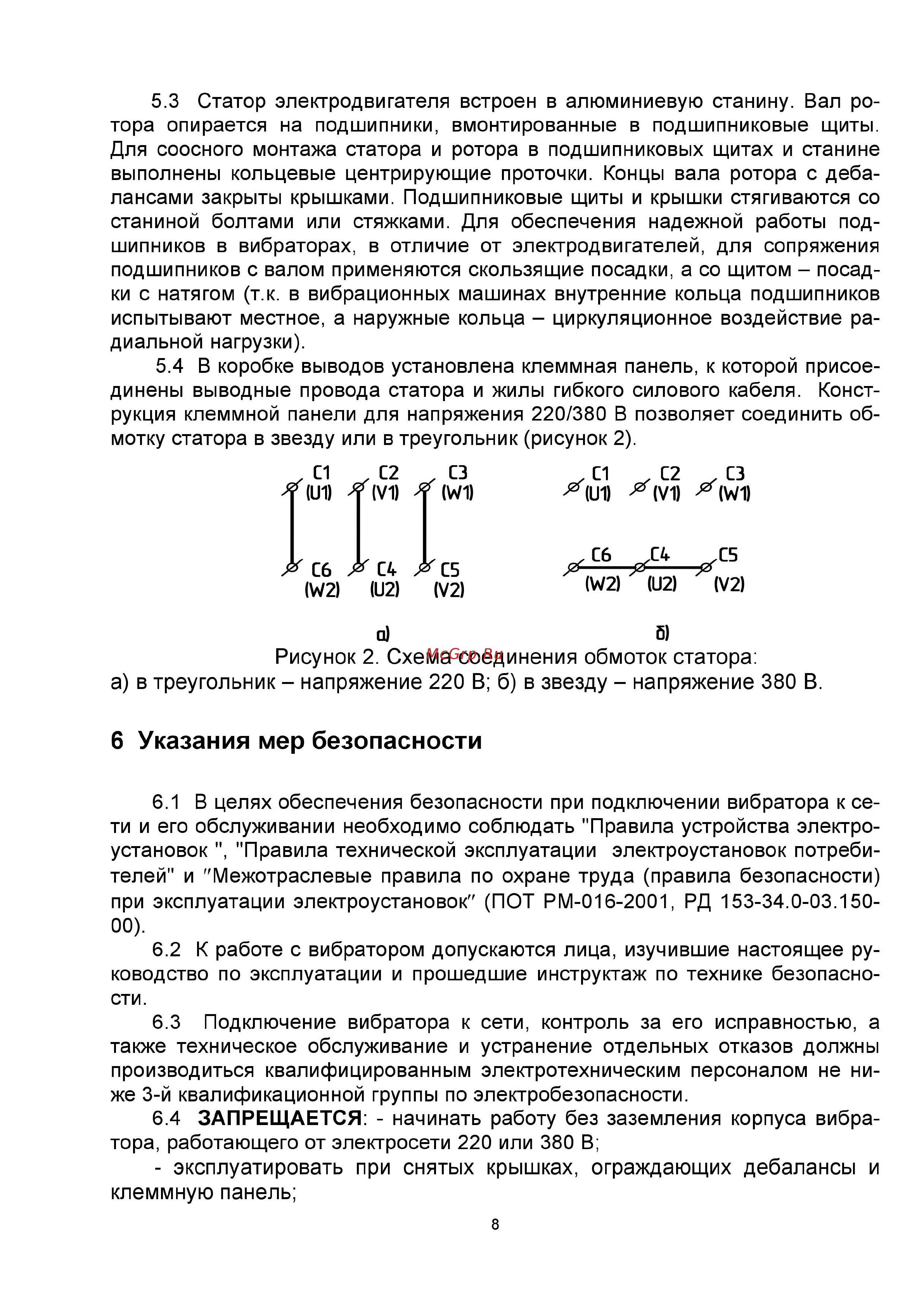

5 3 Статор электродвигателя встроен в алюминиевую станину Вал ро тора опирается на подшипники вмонтированные в подшипниковые щиты Для соосного монтажа статора и ротора в подшипниковых щитах и станине выполнены кольцевые центрирующие проточки Концы вала ротора с деба лансами закрыты крышками Подшипниковые щиты и крышки стягиваются со станиной болтами или стяжками Для обеспечения надежной работы под шипников в вибраторах в отличие от электродвигателей для сопряжения подшипников с валом применяются скользящие посадки а со щитом посад ки с натягом т к в вибрационных машинах внутренние кольца подшипников испытывают местное а наружные кольца циркуляционное воздействие ра диальной нагрузки 5 4 В коробке выводов установлена клеммная панель к которой присое динены выводные провода статора и жилы гибкого силового кабеля Конст рукция клеммной панели для напряжения 220 380 В позволяет соединить об мотку статора в звезду или в треугольник рисунок 2 С1 С2 СЗ У и1 А VI V ми С1 С2 СЗ 06 04 М2 Ли2 Л 04 А 05 02 У2 05 У2 о б Рисунок 2 Схема соединения обмоток статора а в треугольник напряжение 220 В б в звезду напряжение 380 В 6 Указания мер безопасности 6 1 В целях обеспечения безопасности при подключении вибратора к се ти и его обслуживании необходимо соблюдать Правила устройства электро установок Правила технической эксплуатации электроустановок потреби телей и Межотраслевые правила по охране труда правила безопасности при эксплуатации электроустановок ПОТ РМ 016 2001 РД 153 34 0 03 15000 6 2 К работе с вибратором допускаются лица изучившие настоящее ру ководство по эксплуатации и прошедшие инструктаж по технике безопасно сти 6 3 Подключение вибратора к сети контроль за его исправностью а также техническое обслуживание и устранение отдельных отказов должны производиться квалифицированным электротехническим персоналом не ни же 3 й квалификационной группы по электробезопасности 64 ЗАПРЕЩАЕТСЯ начинать работу без заземления корпуса вибра тора работающего от электросети 220 или 380 В эксплуатировать при снятых крышках ограждающих дебалансы и клеммную панель 8
