13
Deutsch

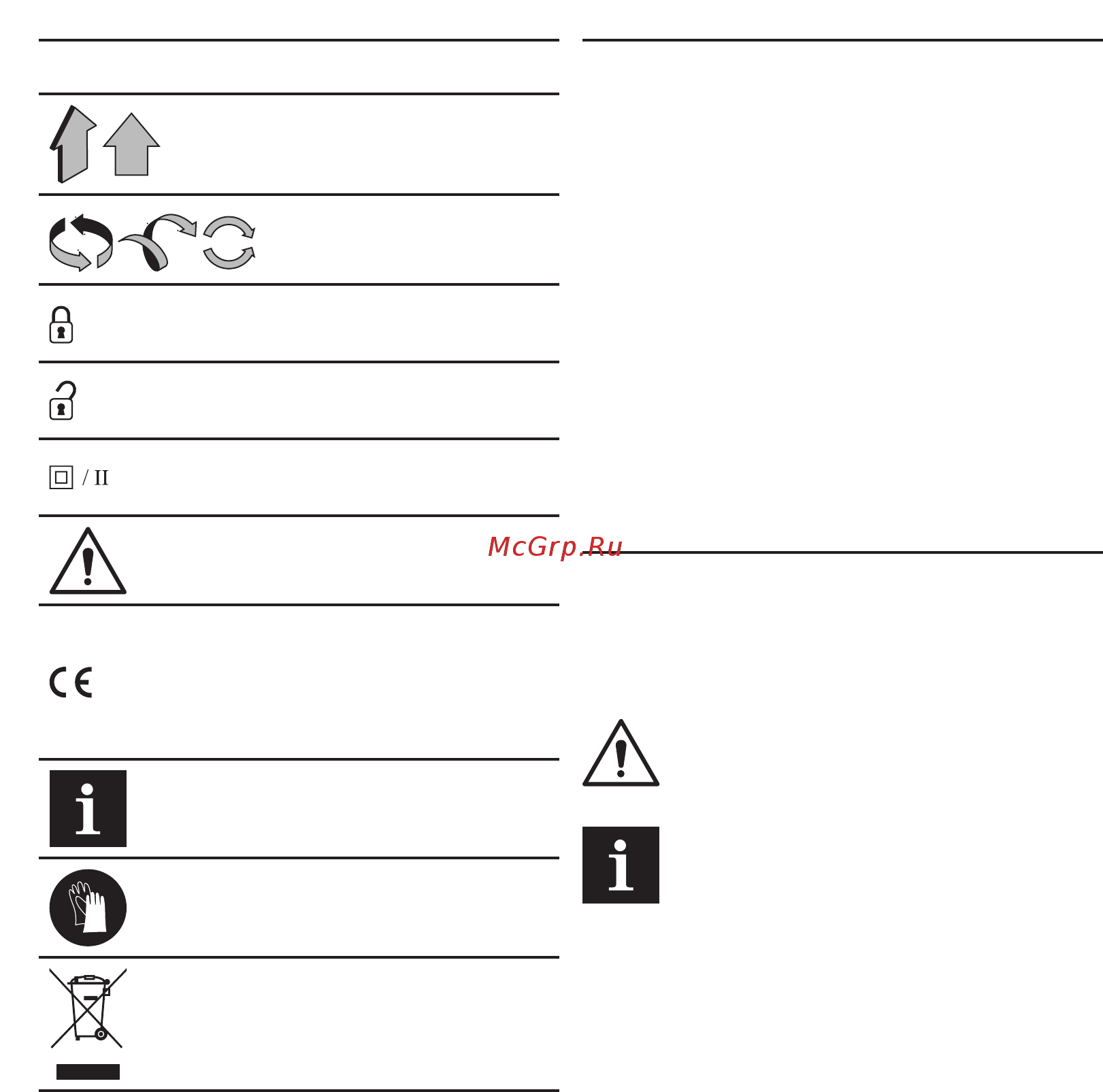

Symbol Bedeutung
Bewegungsrichtung�
Umdrehungsrichtung�
Geschlossen�
Offen�
Doppelte Isolier- / Schutz-
klasse�
Achtung� Wichtig�
Ein Zeichen, das die Kon-
formität des Produkts mit
den wesentlichen Anforde-
rungen der EU-Richtlinien
und der harmonisierten EU-
Standards zertiziert.
Nützliche Hinweise�
Schutzhandschuhe tragen�
Elektrowerkzeug nicht in
den Hausmüll entsorgen�
Elektrowerkzeug - Bestimmungsgemä-
ßer Gebrauch
Die Elektrowerkzeuge ermöglichen das Durchführen
der folgenden Arbeiten:
Aushöhlen von Nischen und Öffnungen in Wänden
und Deckenkonstruktionen;
Abriss von Gebäuden (Ziegel oder Mauerwerk, mo-
nolithisches Beton, etc�);
Brechen oder Lockern von verschiedenen Materia-
lien (Beton, Asphalt, Pastersteine, Erde mit Kies, Eis
etc�);
Hacken von Eis, Ton, etc�;
Hämmern von Pfählen und Erdungsstäben;
Stanzen von verschiedenen Materialien�
Einige der oben genannten Tätigkeiten erfordern spe-
zielles Zubehör, das nicht im Lieferumfang enthalten
ist und in diesem Handbuch nicht beschrieben ist�
Elektrowerkzeug Einzelteile
1 Bohrfutter HEX-30
2 Anschlag
3 Zusatzgriff *
4 Haltegriff *
5 Lüftungsschlitze
6 Ein- / Ausschalter
7 Feststellknopf für Ein- / Ausschalter
8 Abdeckung der Schmieröffnung
9 Staubschutzhaube *
10 Schmierstoffbehälter *
11 Inbusschlüssel (4 mm) *
12 Schraube
13 Dichtung
14 Schmierbohrung
* Zubehör
Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Installation und Regelung der Elektro-
werkzeugteile
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Befestigungselemente nicht zu stark an-
ziehen, um das Gewinde nicht zu beschä-
digen.
Montage / Demontage / Aufstellung ei-
niger Elemente ist für alle Elektrowerk-
zeug-Modelle gleich, in diesem Fall sind
in der Abbildung keine besonderen Mo-
delle angezeigt.
Zusatzgriff (siehe Abb. 1)
Verwenden Sie im Betrieb immer den Zusatzgriff 3
Der Zusatzhandgriff 3 lässt sich individuell verstel-
len�
Klemmgriff 4 wie in Abb� 1�1 gezeigt lösen�
Zusatzgriff 3 in die gewünschte Position bringen
(siehe Abb� 1�2)�
Klemmgriff 4 wie in Abb� 1�3 gezeigt anziehen�
Einbau / Ausbau des Staubschutzgehäuses (siehe
Abb. 2)
Staubschutzgehäuse 9 auf dem Spannfutter 1
(HEX-30) installieren, wie in Abb� 2�1 gezeigt�
Für die Demontage die Schritte in umgekehrter Rei-
henfolge durchführen (siehe Abb� 2�2)�
Montage / Austausch von Werkzeug (siehe Abb. 3)
Den Anschlag 2 lösen, wie in der Abb� 3�1 gezeigt
ist�
Werkzeugzubehör im Spannfutter 1 (HEX-30) ins-
tallieren / ersetzen (durch das Staubschutzgehäuse 9
hindurch)� Vor Einbau des Werkzeugzubehörs muss
der Schaft frei gemacht werden� Bauen Sie das Zu-
