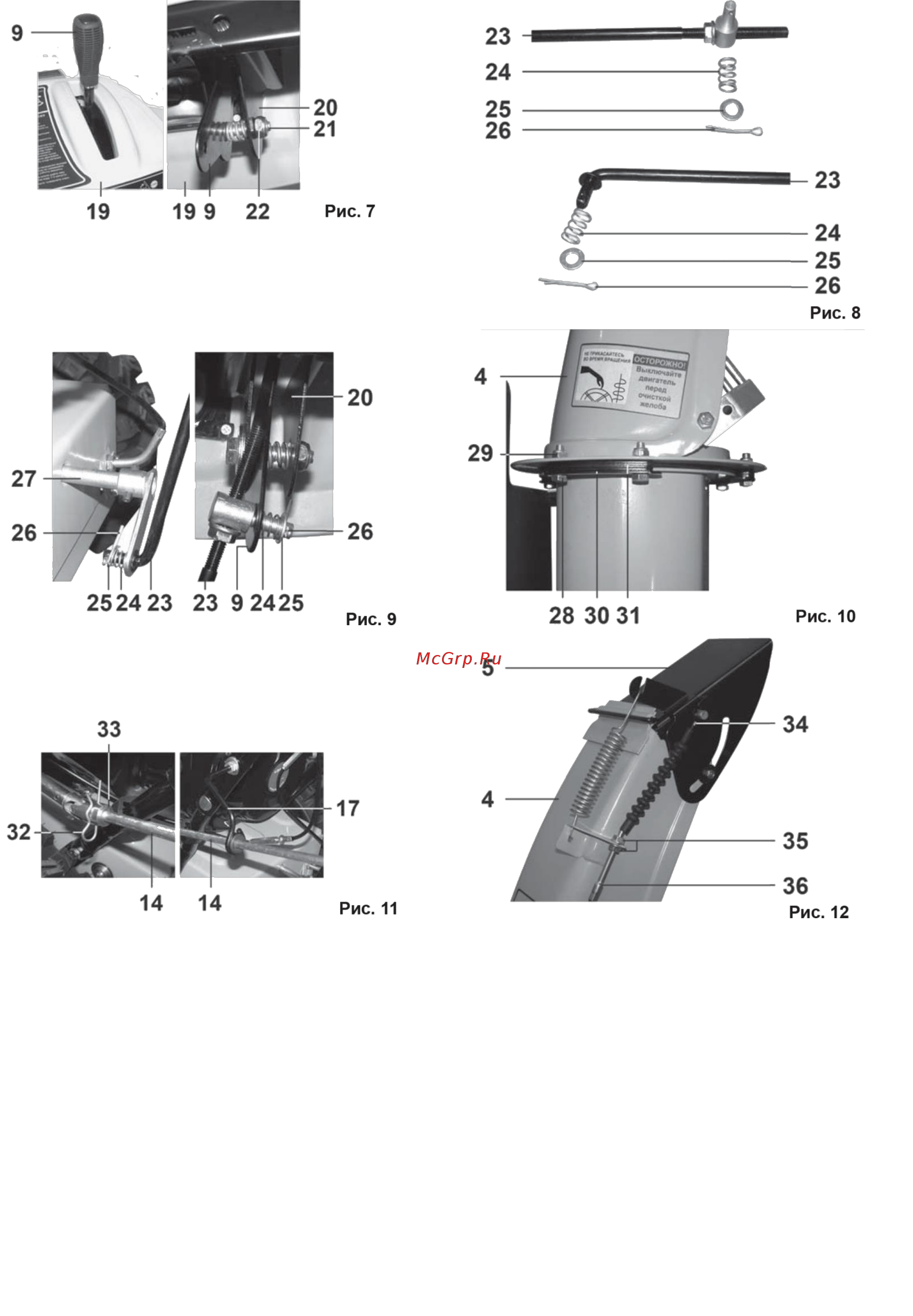

6.2. Установка рычага переключения передач (Рис. 7).

6.2.1. Демонтируйте с кронштейна (20), находящегося под панелью управления (19), болт (21) с гайкой (22).

6.2.2. Проведите через верхнюю прорезь панели управления (19) рычаг переключения передач (9) и установите его на

кронштейн (20).

6.2.3. Зафиксируйте на кронштейне (20) рычаг переключения передач (9) при помощи болта (21) и гайки (22), устано-

вив пружину, как показано на Рис. 7.

6.3. Установка тяги рычага переключения передач (Рис. 8-9).

6.3.1. Демонтируйте с обоих концов тяги (23) шплинты (26), шайбы (25) и пружины (24).

6.3.2. Установите тягу (23) одним концом на кулису (27) коробки передач и зафиксируйте ее шплинтом (26), установив

пружину (24) и шайбу (25).

6.3.3. Установите тягу (23) вторым концом на рычаг переключения передач (9) и зафиксируйте ее шплинтом (26), уста-

новив пружину (24) и шайбу (25).

6.3.4. Произведите регулировку тяги переключения передач согласно п. 9.9

6.4. Установка желоба (Рис. 10).

6.4.1. Для установки желоба (4) используйте комплект для установки желоба из комплекта поставки.

6.4.2. Установите желоб (4) и зафиксируйте его болтами (28) с гайками (29), подложив между фиксирующими шайбами

(30) по две дистанционные шайбы (31).
