Eurosystems ES 821 ME [7/22] Устройство снегоуборщика

5. Устройство снегоуборщика.

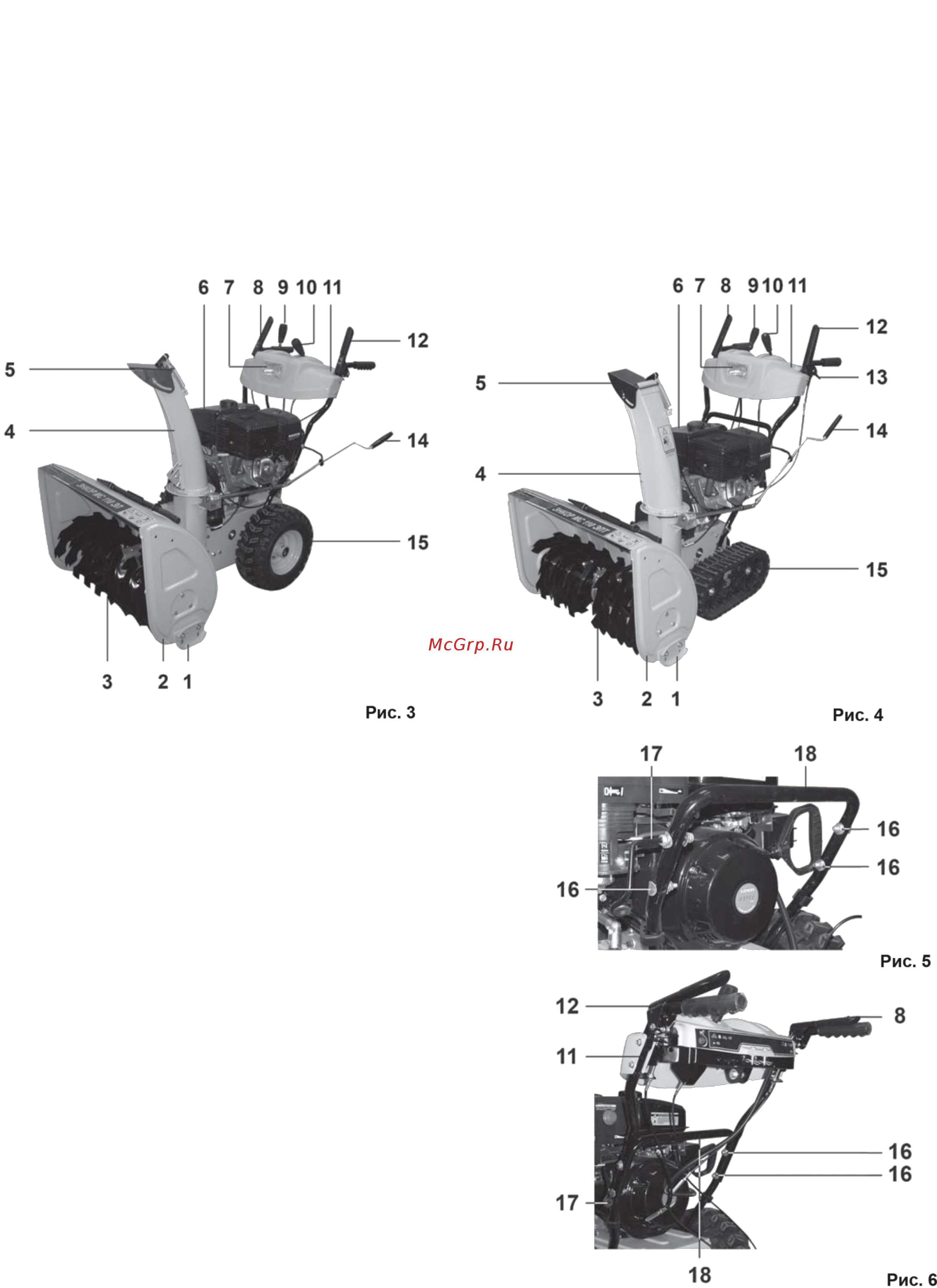

5.1 Устройство снегоуборщика представлено на Рис. 3 и Рис. 4.

1. Башмак;

2. Корпус шнека;

3. Шнек;

4. Желоб;

5. Дефлектор желоба;

6. Двигатель;

7. Фара;

8. Рычаг привода колес / гусениц;

9. Рычаг переключения передач;

10. Рычаг управления дефлектором;

11. Рукоятка управления;

12. Рычаг привода шнека;

13. Курок;

14. Рычаг поворота желоба;

15. Колесо/гусеница.

6. Сборка.

6.1. Установка рукоятки управления (Рис.5-6).

6.1.1. Демонтируйте с нижней рукоятки (18) машины болты

(16) и кронштейн (17) рычага поворота желоба.

6.1.2. Установите рукоятку управления (11) на нижнюю руко-

ятку (18) снегоуборщика как показано на Рис.6.

6.1.3. Зафиксируйте рукоятку управления (11), закрутив гай-

ки болтов (16) и установив кронштейн (17) рычага поворота же-

лоба.
