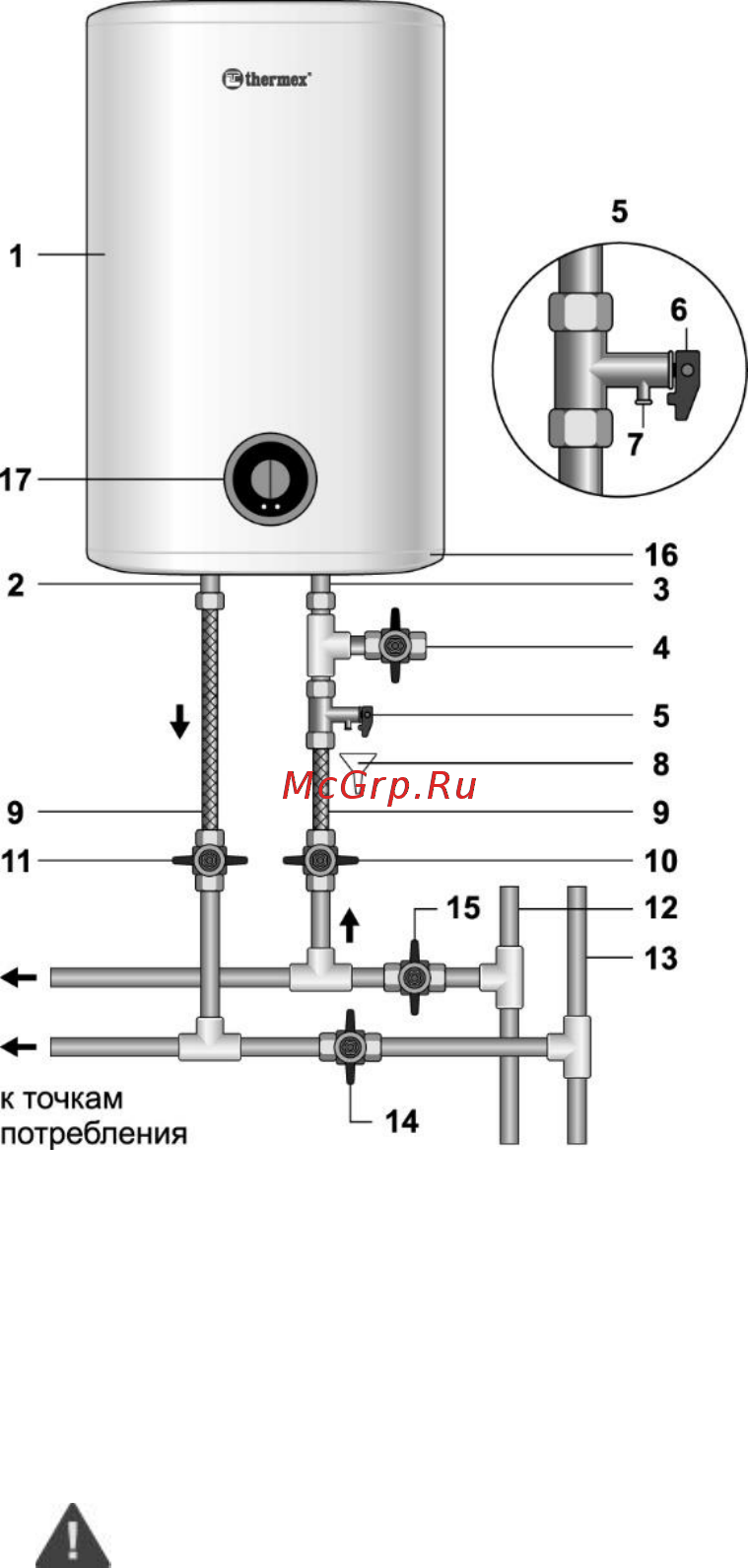

Рисунок 2. Схема подключения ЭВН к водопроводу.

1. Внешний корпус ЭВН

2. Патрубок выпуска горячей воды

(с красным кольцом)

3. Патрубок подачи холодной воды

(с синим кольцом)

4. Сливной вентиль

(в комплект не входит)

5. Предохранительный клапан

6. Ручка предохранительного клапана

7. Выпускная труба

предохранительного клапана

8. Дренаж в канализацию

9. Подводка

10. Вентиль подачи холодной воды

11. Вентиль подачи горячей воды

12. Магистраль холодной воды

13. Магистраль горячей воды

14. Запорный вентиль горячей воды

15. Запорный вентиль холодной воды

16. Защитная крышка

17. Панель управления

9. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед включением водонагревателя к электрической сети убедитесь, что ее

параметры соответствуют техническим характеристикам водонагревателя.

ВНИМАНИЕ! Перед включением электропитания убедитесь, что ЭВН

заполнен водой.

Водонагреватель должен быть заземлен для обеспечения его безопасной ра-

боты. Водонагреватель оборудован штатным сетевым шнуром электропитания с

евровилкой. Электрическая розетка должна иметь контакт заземления с подведен-

ным к нему проводом заземления и располагаться в месте, защищенном от влаги,

или удовлетворять требованиям не ниже IРХ4.
