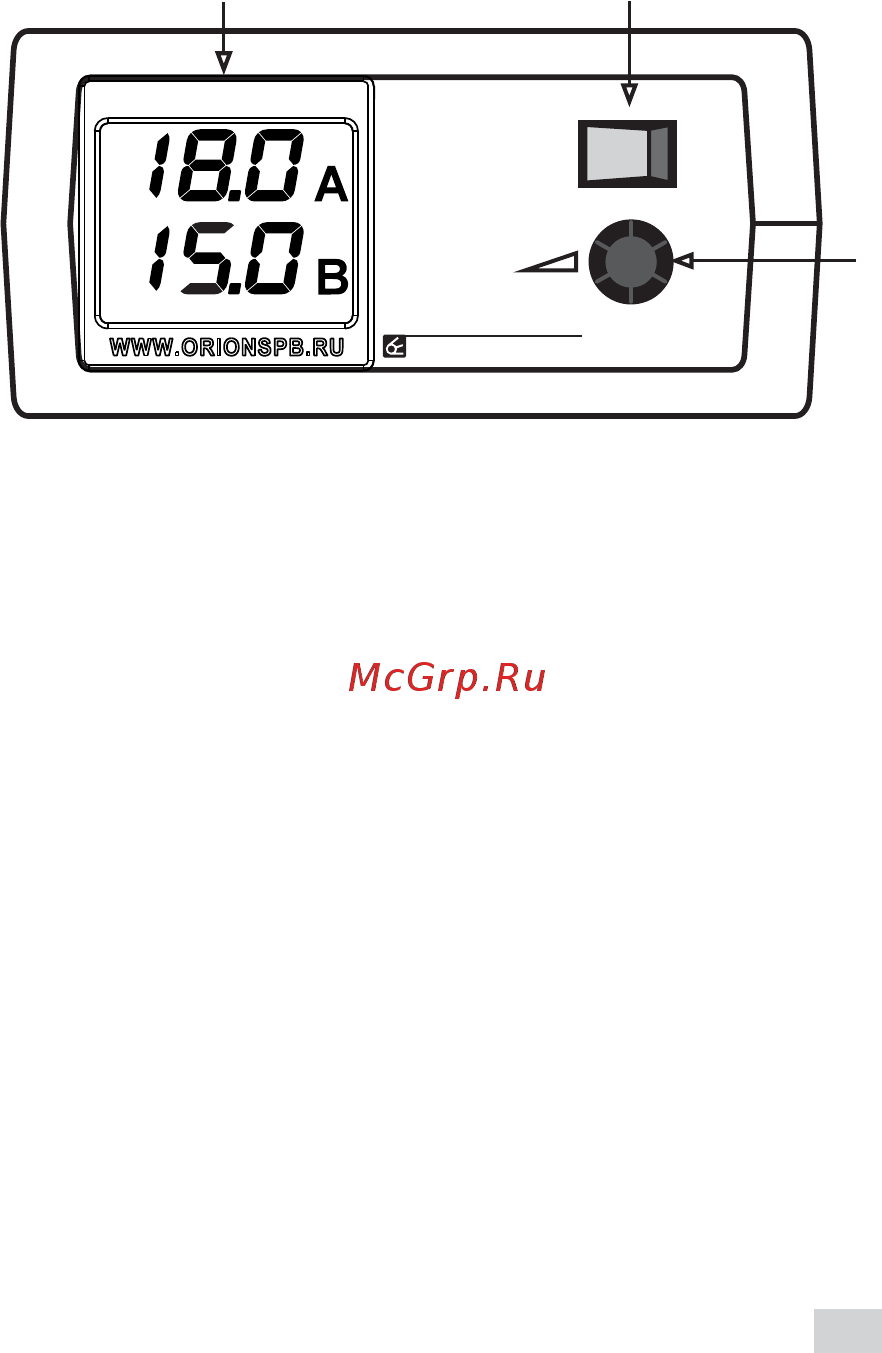

УСТРОЙСТВО ИЗДЕЛИЯ Конструктивно З У выполнено в пластмассовом корпусе имеющем жалюзи для вентиляции 1ВЩ 5 0 в I WWW ORIONSPB RU Вымпел 47 Установка Й ооо пип ОРМЭН с тока На передней панели расположены 7 Сегментный ЖК индикатор 2 Переключатель диапазонов выходного напряжения 12 15 В 24 30 В 3 Ручка установки силы зарядного тока Сетевой шнур и выходные провода с зажимами уложены в задний отсек корпуса Электронная схема зарядного устройства представляет собой двухтактный высоковольтный высокочастотный преобразователь с широтно импульсной модуляцией со схемой управления содержащей две цепи обратной связи по выходному току и напряжению Такое построение силовой части обеспечивает высокий КПД в широком диапазоне питающих напряжений практически идеальные выходные характеристики генератора тока и генератора напряжения надёжную гальваническую развязку а также высокие удельные массогабаритные и мощностные характеристики Для индикации протекающего зарядного тока и напряжения используется цифровой ЖК индикатор Для зашиты силовой части от перегрева применены микровентилятор и схема ограничения выходного тока Эта схема автоматически уменьшает выходной ток при повышении температуры внутри корпуса выше нормы При этом ручная регулировка силы тока не позволяет выставить ток больший чем 5
