УСТРОЙСТВО ИЗДЕЛИЯ

Конструктивно З.У. выполнено в пластмассовом корпусе,

имеющем жалюзи для вентиляции.

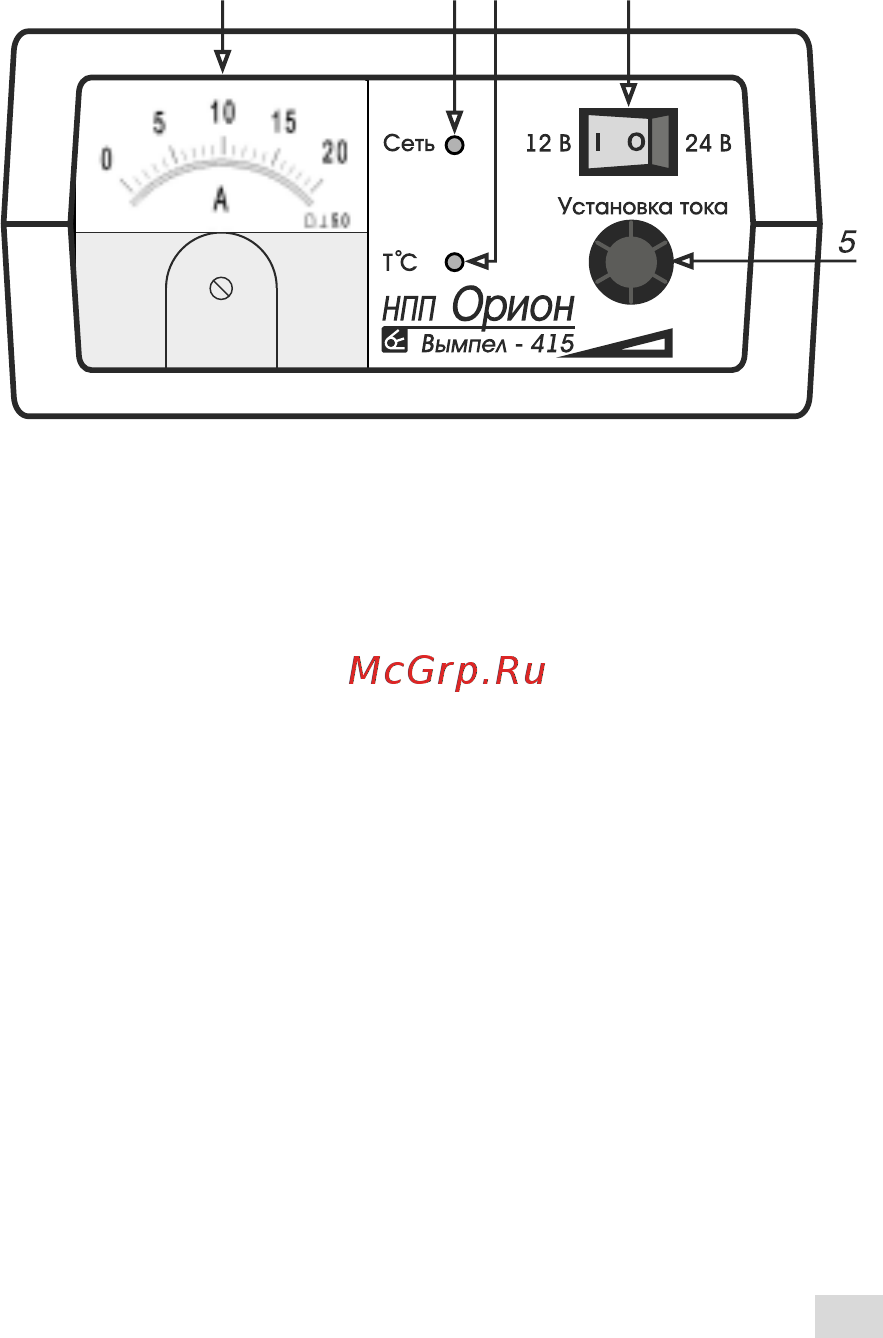

На передней панели расположены:

1 - Шкала амперметра

2 - Светодиод включения - Сеть, светодиод изменяет свой

цвет в зависимости от положения переключателя диапазонов

выходного напряжения: 12 В - зеленый цвет

24 В - красный цвет

3 - Индикация перегрева, светодиод с обозначением - Т С

является индикатором срабатывания защиты от перегрева

4 - Переключатель диапазонов выходного напряжения

5 - Регулятор силы зарядного тока

Сетевой шнур и выходные провода с зажимами уложены

в задний отсек корпуса.

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией, со

схемой управления содержащей две цепи обратной связи по

выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие

удельные массогабаритные и мощностные характеристики.
