1. LED дисплей

2. Аварийный выключатель

3. Розетки

4. Разъём заземления

5. Переключатель режимов 3 фазы / 1 фаза

(положение 1 – 400В, положение 0 (OFF) – выключено, положение 2 – 230В)

6. Розетки постоянного тока 12В

7. Ключ запуска двигателя

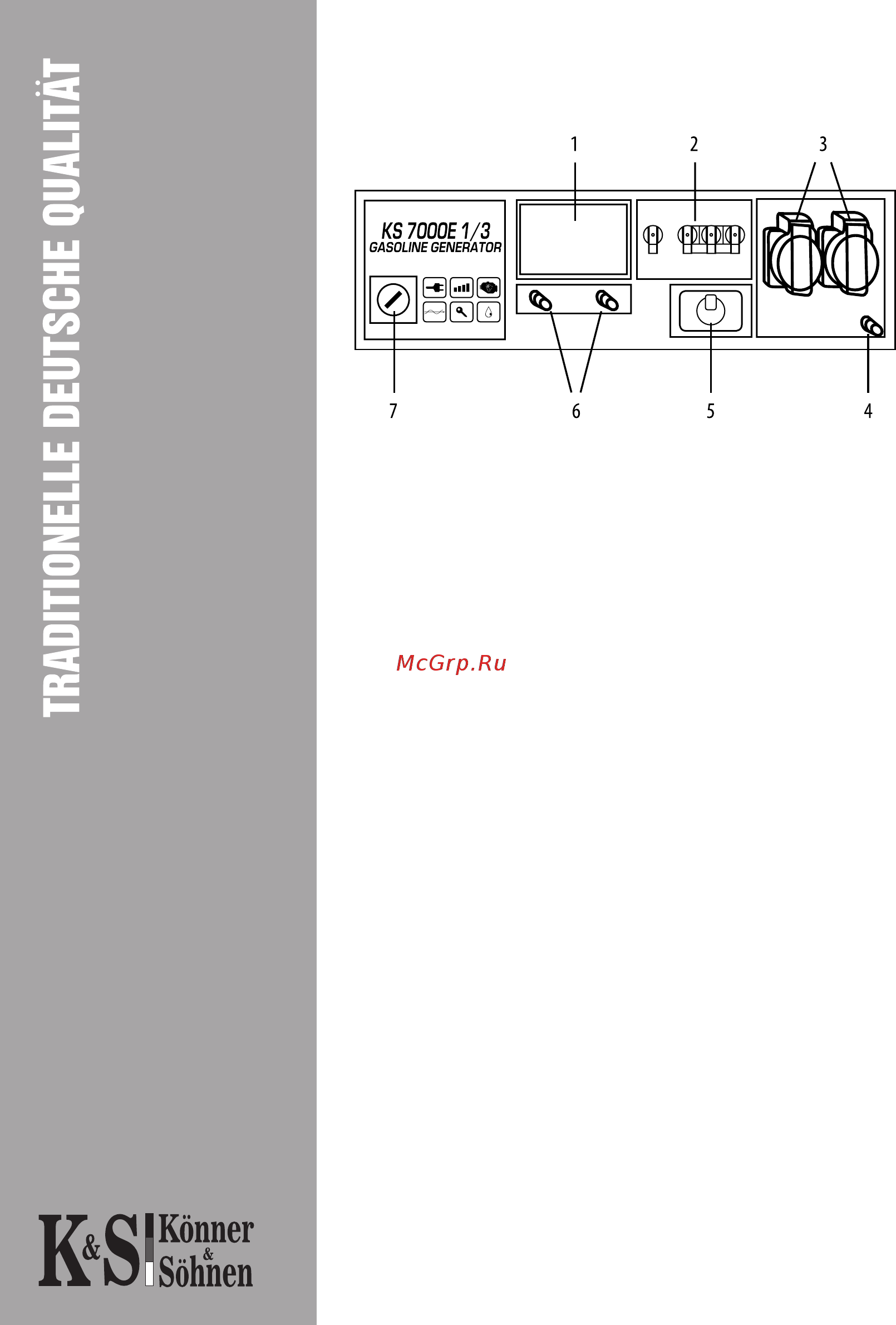

9.3. ПАНЕЛЬ ГЕНЕРАТОРОВ KS 7000E 1/3 И KS 10000E 1/3

ОСОБЕННОСТИ

Использование в режиме трехфазного генератора:

Нагрузка трехфазного бензинового генератора должна быть распределена

по всем трем фазам, при этом нагрузка по всем фазам должна быть

сбалансированной. Нагрузка на 1 фазу не должна превышать 1/3 от общей

мощности генератора. Допустимый дисбаланс – не более 20%. Нагрузка

только на 1 или 2 фазы приводит к выходу генератора из строя. Суммарная

нагрузка и суммарный ток по всем трем фазам не должны превышать

нормальную нагрузку и силу тока генератора.

Подключение нагрузки

После включения генератора убедитесь, что показания вольтметра

соответствуют номинальным (при частоте 50 Гц 230В ± 5% для однофазного

агрегата и 400В ± 5% для трехфазного).

рис. 8
