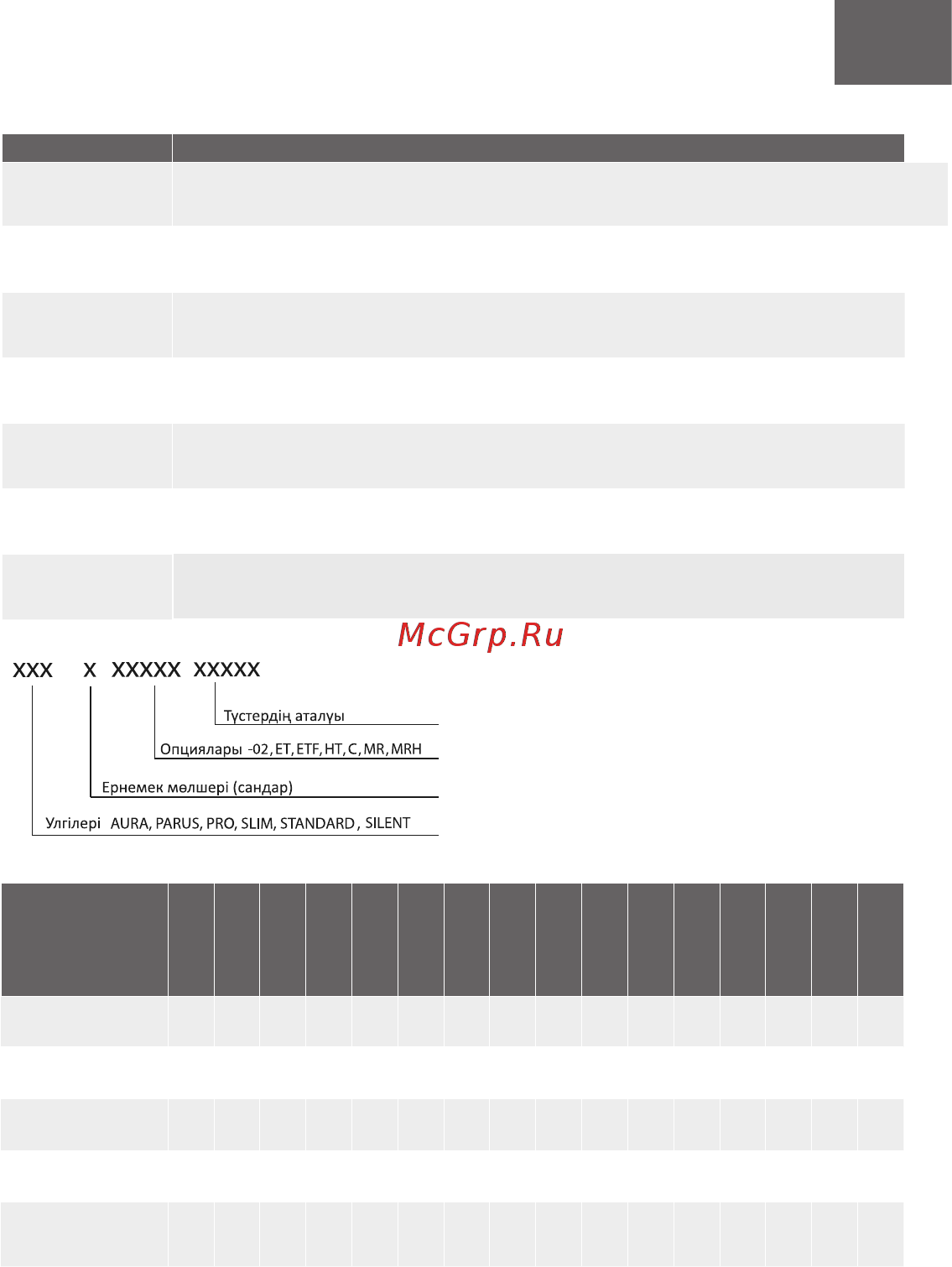

![Diciti SLIM 4 [17/24] Негізгі техникалық мәліметтері](/views2/1636812/page17/bg11.png)
KZ
17
ОПЦИЯЛАРДЫҢ ШАРТТЫ БЕЛГІЛЕРІ
Белгіленуі
Аталуы
-02
Желдеткіш немесе таймерді қуат көзіне қосу/ қуат көзінен өшіру үшін тартулы баулы
өшіргішімен жабдықталған тұрмыстық белағаштық каналдық қапталған электр
желдеткіштер
ET
Электрондық таймері бар тұрмыстық белағаштық каналдық қапталған электр
желдеткіштер
ETF Фототаймері бар тұрмыстық белағаштық каналдық қапталған электр желдеткіштер
HT
Ылғалдылық тетігімен жабдықталған тұрмыстық белағаштық каналдық қапталған
электр желдеткіштер
С
Кері клапаны бар тұрмыстық белағаштық каналдық қапталған электр желдеткіштер
MR
Ішіне құрастырылған Fusion Logic 1.0. контроллері бар тұрмыстық белағаштық
каналдық қапталған мультиопциялық екі режимдік электр желдеткіштер
MRH
Ішіне құрастырылған Fusion Logic 1.1. контроллері бар тұрмыстық белағаштық
каналдық қапталған мультиопциялық екі режимдік электр желдеткіштер
Қосымша опциялардың бір бірімен құрамдастырылған болуы немес жоқ болуы мүмкін.
Негізгі техникалық мәліметтері
Сипаттамалары
AURA 4
AURA 5
PARUS 4
AURA 6
SILENT 4
SILENT 5
SILENT 6
PARUS 5
PRO 4
PRO 5
PRO 6
SLIM 4
SLIM 5
SLIM 6
STANDARD 4
STANDARD 5
Ернемек диаметрi
(мм)
100 125 100 150 100 125 150 125 100 125 160 100 125 150 100 125
Өнімділігі(м
3
/час) 90 180 100 280 90 180 280 165 95 180 320 90 140 250 100 185
Өнімділігі (Вт) 8,4 10 16 10 8,4 10 10 20 16 18 22 7,8 10 10 16 20
Шуыл деңгейі (дБ) 25 30 35 33 25 30 33 36 35 36 36 25 30 33 35 36
Шуыл деңгейі (дБ) 0,5 0,7 0,65 0,9 0,5 0,7 0,9 0,85 0,55 0,65 0,5 0,55 0,65 0,77 0,7 0,75
Желдеткіштер кернеуі 220-240 В, жиілігі 50 Гц болған ауыстырмалы электр тоқ жүйесіне қосу үшін
мақсатталған
SLIM 5 C MR -02
Белгілеу үлгісі
