Diciti SLIM 4 [18/24] Aura silent slim parus
![Diciti SLIM 4 [18/24] Aura silent slim parus](/views2/1636812/page18/bg12.png)
KZ
18

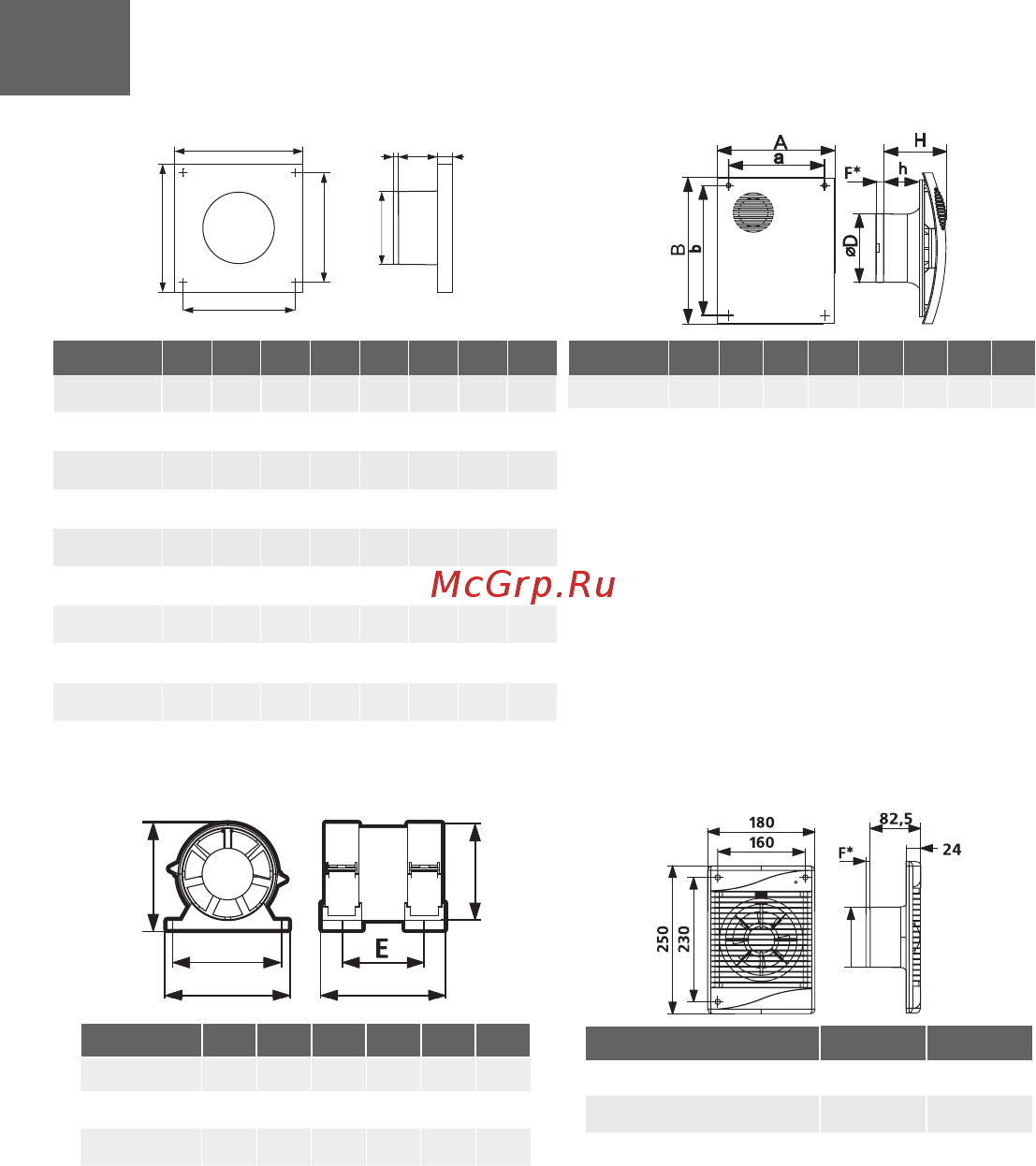

AURA/SILENT/SLIM PARUS
F*
E
C
Ød
X
A
Y
B
Үлгі
d A B X Y E F* С
AURA 4
100 155 155 135 135 70 7 24
AURA 5
125 175 175 155 155 78 8,5 24
AURA 6
150 214 214 196 196 82 10 24
SILENT 4
100 155 155 135 135 70 7 24
SILENT 5
125 175 175 155 155 78 8,5 24
SILENT 6
150 214 214 196 196 82 10 24
SLIM 4
100 160 160 140 140 76 7 9
SLIM 5
125 180 180 160 160 82 8,5 9
SLIM 6
150 205 205 187 187 86 10 9
*- Бұл көлемдер тек қана кері клапан опциясы бар болған
желдеткіштерде бар болады
Үлгі
A a B b D H h F*
PARUS 4
175 1 4 0 220 175 100 85 48 8
PARUS 5
219 175 275 220 125 96 54 10
*- Бұл көлемдер тек қана кері клапан опциясы бар болған
желдеткіштерде бар болады
PRO
STANDARD
ØD
Үлгі
D F*
STANDARD 4
100 7
STANDARD 5
125 8,5
*- Бұл көлемдер тек қана кері клапан опциясы бар
болған желдеткіштерде бар болады
B
A
F
D
C
Үлгі
A B C E D F
PRO 4 122 138 119 103,6 94 139
PRO 5 147 163 144 128,6 101 146
PRO 6 182 198 179 163,6 104 154
Құрастырып орнату мен іске қосу үшін дайындау
DICITI желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып қойыла алынады. DiCiTi
желдеткіштері қабырға және төбелерге орнату үшін мақсатталған. 02 опциясы бар DiCiTi желдеткіштері
қабырға үстінен ілініп орнатылып қолданылады.
DiCiTi желдеткіштердің орнатылуы желдету ауа өткізгіштерімен және дербес түрде, тегіс тік және көлденең
үстілері үстінен, ал 02 опциясы бар желдеткіштердің орнатылуы тегіс тік және бұйымды бұрама шегелер
арқылы орнату үшін жеткілікті қаттылығы бар үстілер үстінен өткізіледі. Орнатылатын монтаждық
үстілердің тік және көлденең бағыттары бойынша ұйғарынды ауытқу аумағы: ±0,5 мм.
DICITI желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып қойыла алынады.
