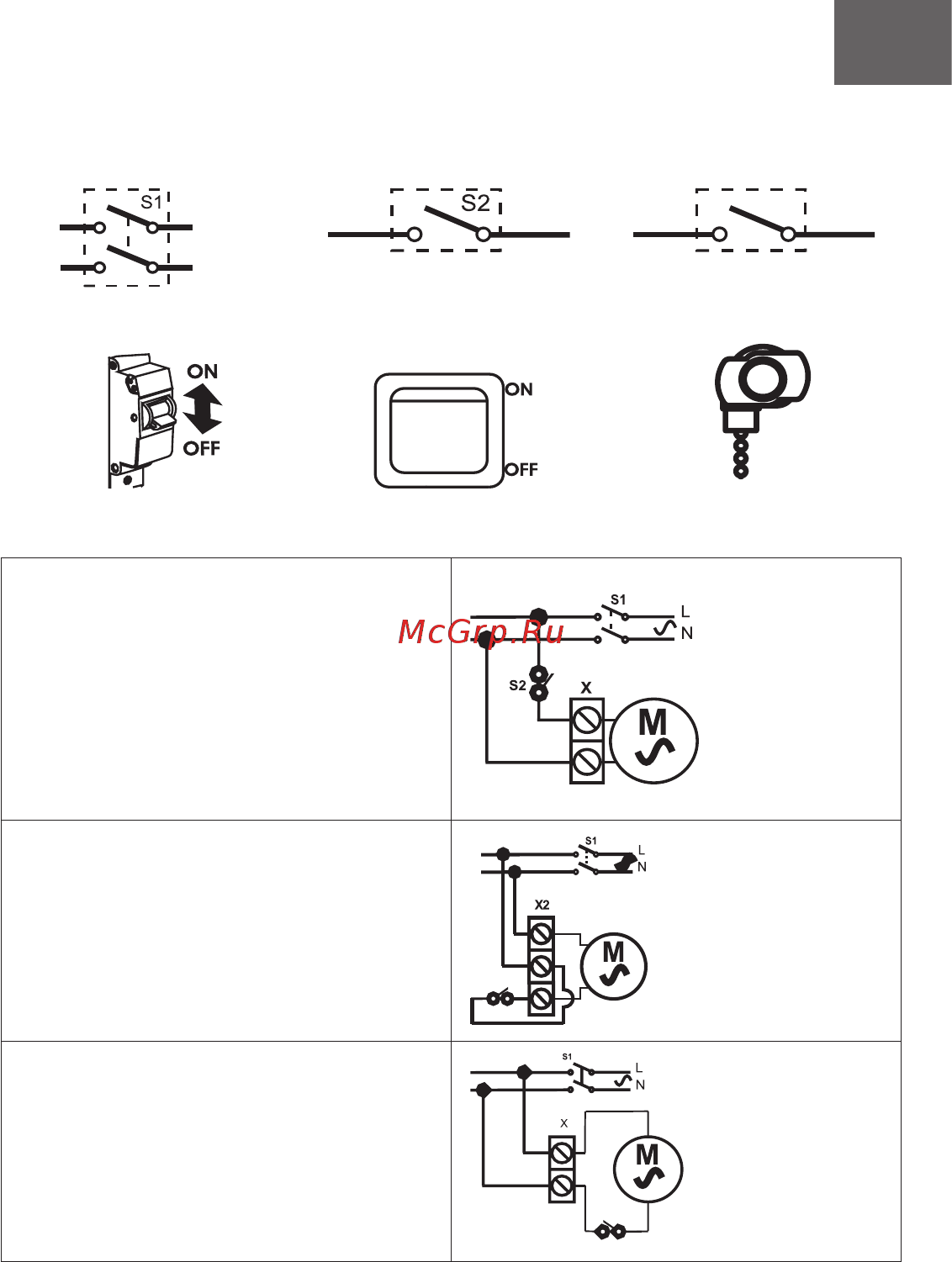

DICITI желдеткіштерін қосу бойынша негізгі схемалары
1ші схема
Желдеткіштерді іске қосу (базалық нұсқа)
X-клемма тақтасы, 2 жұп
2ші схема
02 опциясымен (тартпалы айырғыш) жаб-
дықталған желдеткіштерді іске қосу
X-клемма тақтасы, 3 жұп
S3
3ші схема (E үлгісі үшін)
02 опциясымен (тартпалы айырғыш) жаб-
дықталған желдеткіштерді іске қосу,
X-клемма тақтасы, 2 жұп
S3
S3
S1 қорғау автоматтың схема-
дағы белгіленуі
S1 қорғау автоматы
S2 сыртқы өшіргіші
Ішіне құрастырылған S3 айырғыш
(тартпалы айырғышы)
S2 сыртқы өшіргіштің схемадағы
белгіленуі
S3 құрастырылған айырғыштың
белгіленуі
220-240В
220-240В
220-240В
