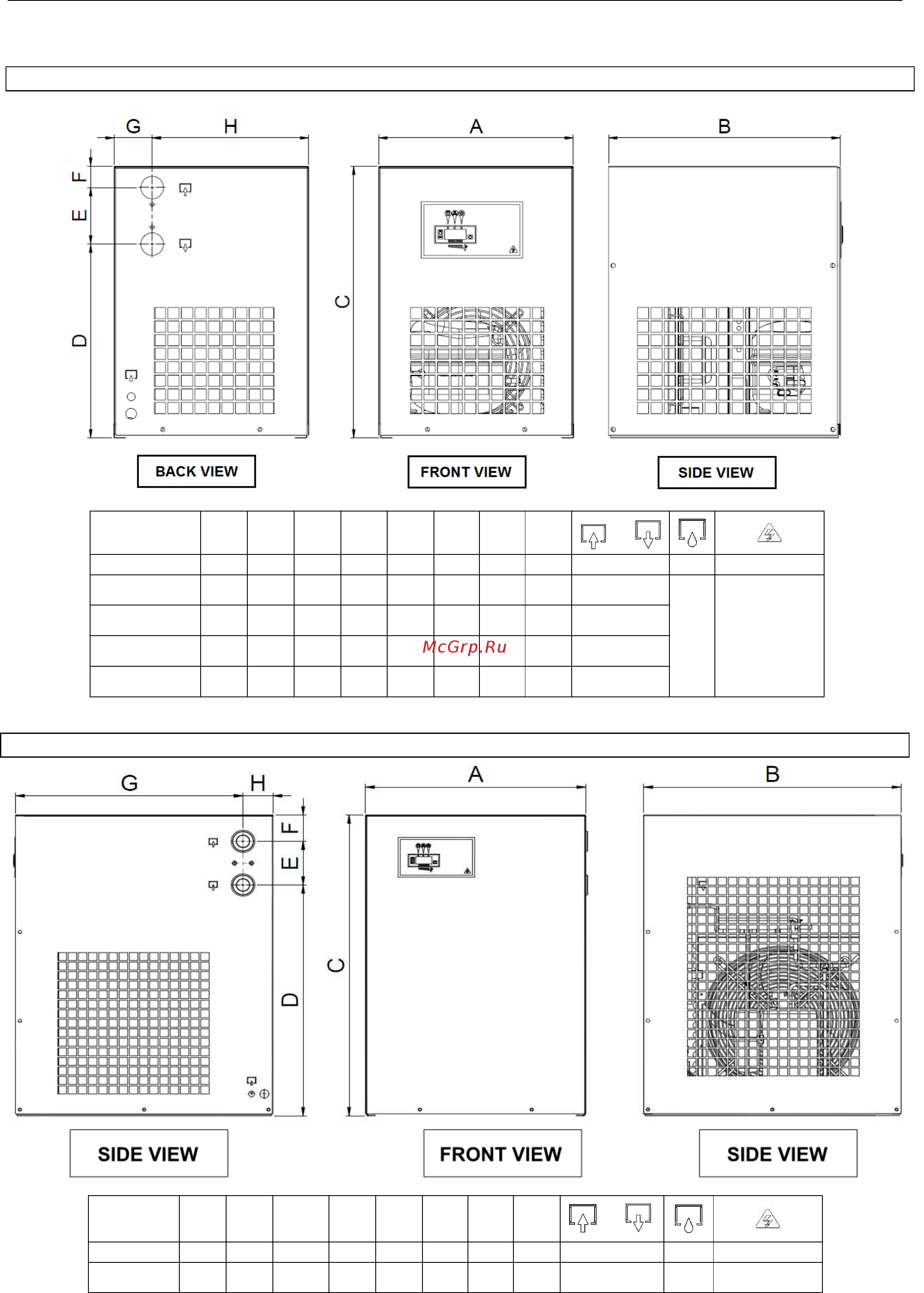

C. ГАБАРИТНЫЕ РАЗМЕРЫ ОСУШИТЕЛЕЙ
DSI 30-240
МОДЕЛЬ
A
B
C
D
E
F
G
H
&
DSI
mm
mm
mm
mm
mm
mm
mm
mm
inch
mm
V/ph/Hz
30-60
305
373
440
340
65 35 45 260
BSP 3/4”
D.6
230/1/50
90-120
345
409
480
343
100
37 67 278
BSP 3/4”
150-192
396
462
536
363
100
73 68 328
BSP 1”
240
396
462
536
393
100
43 64 333
BSP 1”
DSI 330
МОДЕЛЬ
A
B
C
D
E
F
G
H
&
DSI
mm
m
m
mm
mm
mm
mm
mm
mm
inch
mm
V/ph/Hz
330
517
606
667 491
110
66 535
71 BSP 1.1/2”
D.6
230/1/50
