Ats DSI 366 [5/29] Функциональное описание
![Ats DSI 330 [5/29] Функциональное описание](/views2/1627192/page5/bg5.png)
D
SI
Серия
5
/2
9
Cod. 710.0560.00.00-DSI – Rev.01 – 01.01.2018
1. ОБЩИЕ СВЕДЕНИЯ
1.1. ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ
Осушительные установки с охлаждающим циклом были разработаны как экономичные и компактные
устройства для удаления конденсата, содержащегося в сжатом воздухе, путем его охлаждения. Принцип
действия осушителей, описываемых в настоящем Руководстве, представлен на схемах воздушного контура и
контура охлаждения (параграфы 2.2 e 2.3).
Подаваемый потребителям воздух практически не содержит влаги, а накапливающийся в сепараторе
конденсат выводится наружу за счет специальных систем выпуска. С целью экономии пространства,
занимаемого аппаратом, и во избежание образования конденсата на внешних стенках линейных трубок,
обрабатываемый воздух, перед выпуском из осушителя, предварительно нагревается в противоток воздуху,
поступающему в осушитель.
Осушитель уже оснащен всеми системами контроля, защиты и регулировки, таким образом, он
не нуждается в дополнительных устройствах.
Перегрузка установки в пределах максимальных рабочих показателей вызывает ухудшение
характеристик осушителя (повышенная точка росы), но не наносит вред безопасности.
Электрическая схема (приложение Е) имеет минимальную степень защиты IP 42 и должна
быть оснащена линейным защитным устройством и заземлением, что осуществляется
силами пользователя в соответствии с действующими в стране нормативами в области
электриктротехники.

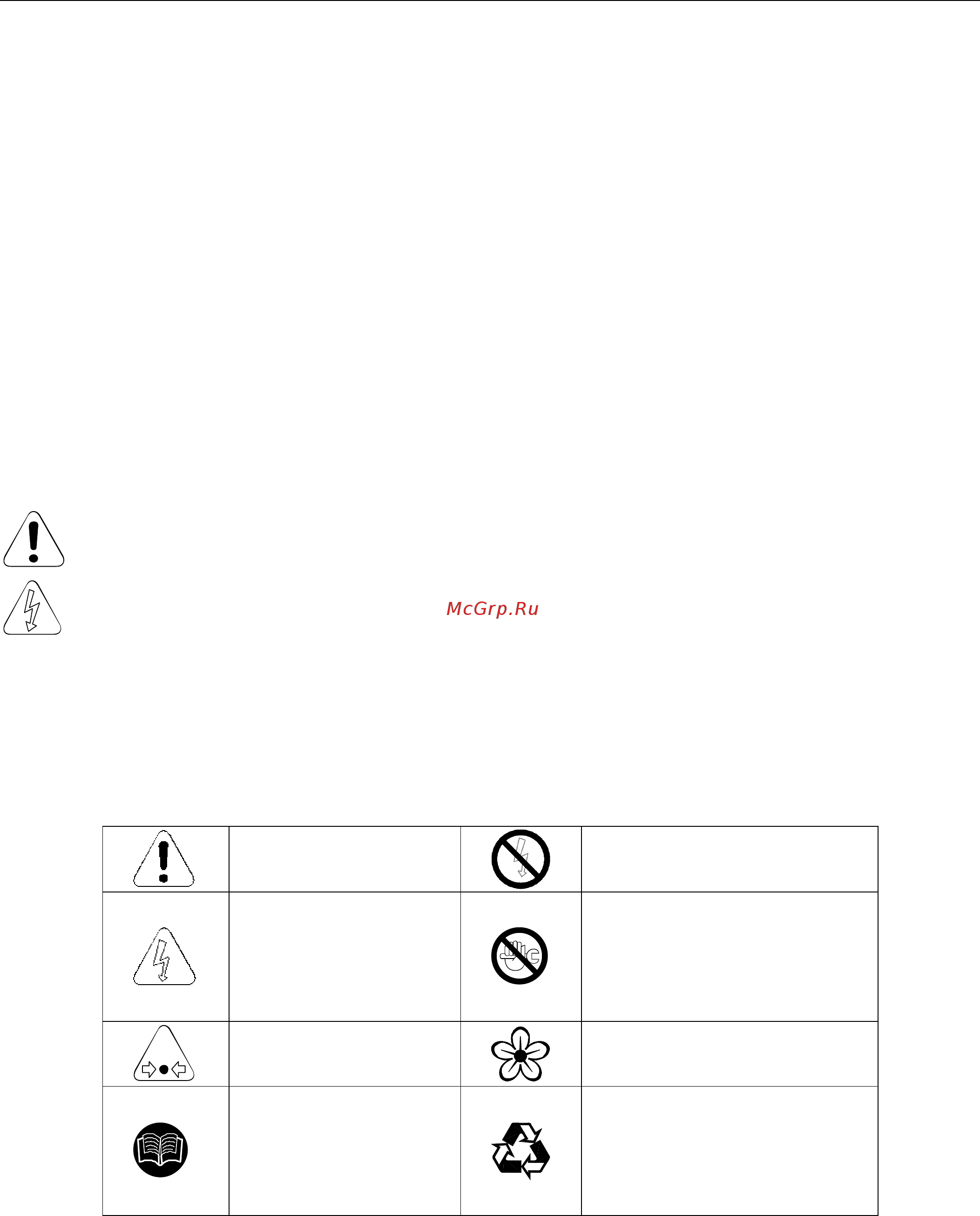

1.2 БЕЗОПАСНОСТЬ ПРИ ЭКСПЛУАТАЦИИ ОСУШИТЕЛЯ
Значки, нанесенные на осушитель и содержащиеся в Руководстве.
Опасность общего
характера
Не трогать, опасность
удара током
Опасность -
высокое
напряжение,
электрический ток
Запрещается
обслуживание силами
неквалифицированного
персонала
Опасная зона
Экологические
предписания
Обязательно
обращение к
Руководству по
эксплуатации
Перерабатываемые
материалы
Данное оборудование спроектировано и изготовлено в соответствии с действующими европейскими нормами
безопасности, вследствие чего все операции, связанные с установкой, эксплуатацией и обслуживанием,
должны осуществляться в соответствии с инструкциями, содержащимися в настоящем Руководстве.
